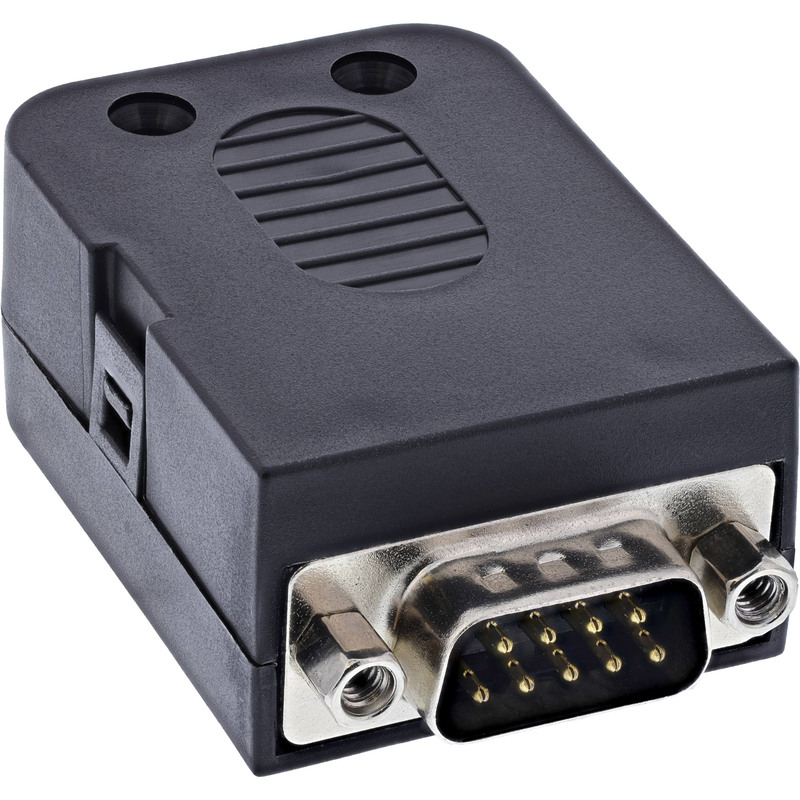

Konektor D-SUB 9 pin samec - 2 radový, skrutkovacia zbernica, krytka, čierny
Konektor D-SUB 9 pin samec - 2 radový, skrutkovacia zbernica, krytka, čierny
Úspora času počas inštalácie: Rýchle zapojenie pomocou skrutkových svoriek pre 18 26 AWG s..... celý popis
- Úspora času počas inštalácie: Rýchle zapojenie pomocou skrutkových svoriek pre 18 26 AWG s pomocou nástroja a plochého skrutkovača ≤ 2,5 mm.
- Stabilné pripojenie vďaka montážnemu závitu: Konektor D-Sub-9 je vybavený montážnym závitom (UNC #4-40) na zaistenie konektora a umožňuje bezpečné skrutkové pripojenie s príslušnými zásuvkami.
- Všestranné využitie v priemysle: Ideálne pre testovacie lavice, prototypovanie, uvádzanie do prevádzky a mobilné servisné a diagnostické aplikácie.

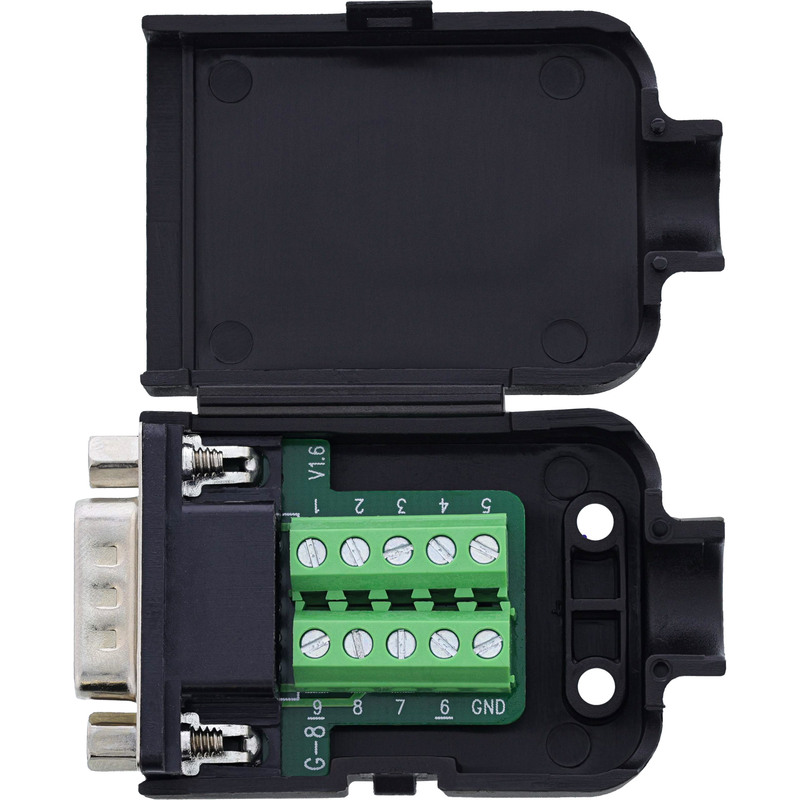

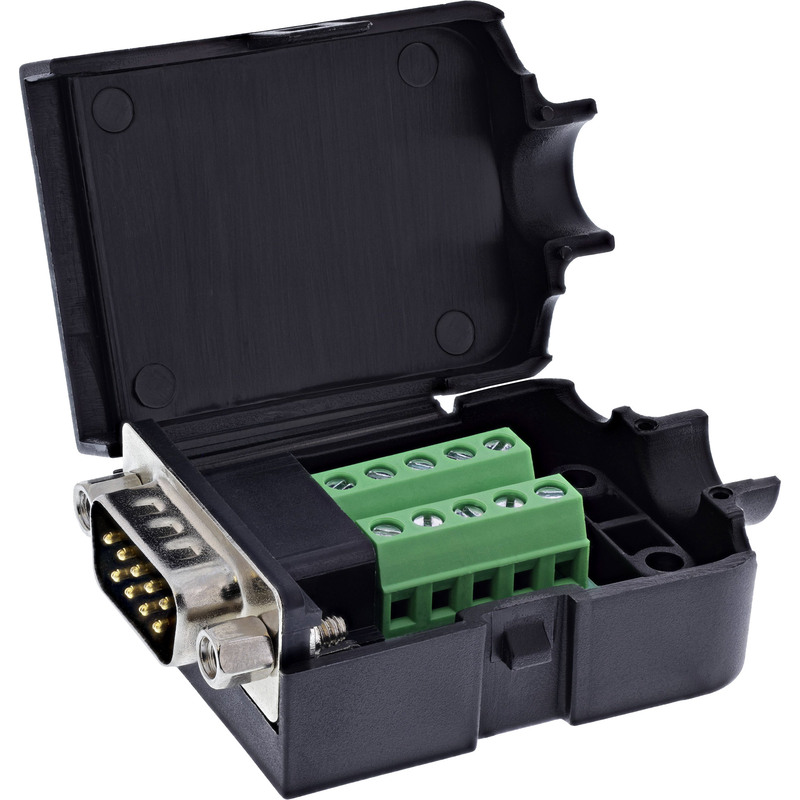

- Otvorený dizajn s rozbočovačom: Skrutkové svorky prístupné z boku umožňujú flexibilné a dočasné zapojenie signálu bez montáže do krytu.
- Vysoká kvalita signálu: Izolačný odpor ≥ 10 MΩ pri 300 V DC a menovitý prúd 0,8 A na pin zabezpečujú spoľahlivý prenos signálu pri profesionálnom použití.
Svorkovnica InLine® D-Sub 9 s konektorom je špeciálne navrhnutá na použitie v testovacích zostavách, riadiacich systémoch alebo pri uvádzaní do prevádzky. Otvorená konštrukcia s bočnými skrutkovými svorkami umožňuje rýchle zapojenie jednotlivých vodičov v rozsahu 18 až 26 AWG bez spájkovania alebo montáže krytu. Ovládanie sa vykonáva pomocou nástroja pomocou plochého skrutkovača so šírkou čepele ≤ 2,5 mm.
Vďaka integrovanému montážnemu závitu (UNC #4-40) je možné konektor mechanicky upevniť do zodpovedajúcich zásuviek. Izolačná vrstva EVA na spodnej strane poskytuje dodatočnú ochranu pri montáži na vodivé povrchy. Robustný a kompaktný dizajn je ideálny pre testovacie stanice, diagnostiku signálov a dočasné riadiace riešenia v mobilných aplikáciách.
- Konektor D-Sub 9: Vylamovací dizajn s montážnym závitom pre uzamknutie konektora (UNC #4-40)
- Technológia pripojenia: Skrutková svorka s prítlačnou doskou
- Rozsah pripojenia: 18 26 AWG
- Ovládanie: Plochým skrutkovačom ≥ 2,5 mm
- Menovitý prúd: 0,8 A na pin
- Max. prevádzkové napätie: 100 V medzi dvoma signálmi
- Izolačný odpor: ≥ 10 MΩ pri 300 V DC
- Prevádzková teplota: 20 °C až +105 °C
- Izolačná vrstva: EVA izolácia na spodnej strane
- Rozmery: cca 57,7 x 34,4 x 21 mm (D × Š)

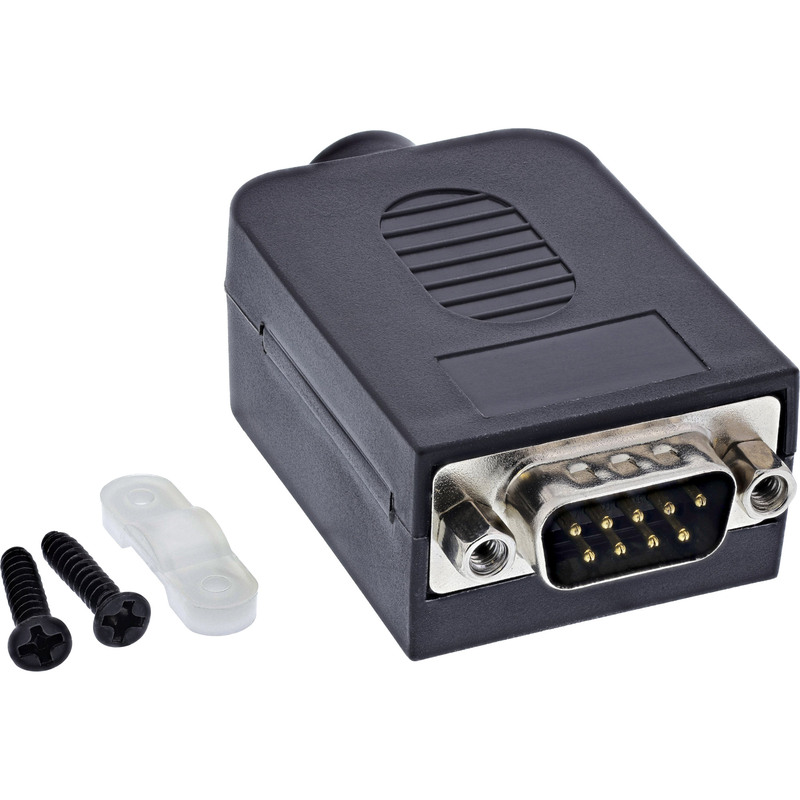

- Príslušenstvo: 1 prítlačná doska, 2 skrutky
- Time savings during installation: Quick wiring via screw terminals for 18–26 AWG – tool-assisted with flat-head screwdriver &le ; 2.5 mm.
- Stable connection thanks to mounting thread: The D-Sub-9 connector is equipped with a mounting thread (UNC #4-40) for connector locking and enables secure screw connection with matching sockets.
- Versatile use in industry: Ideal for test benches, prototyping, commissioning, and mobile service and diagnostic applications.
- Breakout design with open design: Side-accessible screw terminals enable flexible, temporary signal wiring – without housing mounting.
- High signal quality: An insulation resistance ≥ 10 MΩ at 300 V DC and a rated current of 0.8 A per pin ensure reliable signal transmission in professional use.
The InLine® D-Sub 9 breakout terminal block with connector is specially designed for use in test setups, control systems, or field commissioning. The open design with side screw terminals allows for quick wiring of individual wires in the range of 18–26 AWG – without soldering or housing mounting. Actuation is tool-assisted with a flat-blade screwdriver with a blade width &le ; 2.5 mm.
Thanks to the integrated mounting thread (UNC #4-40), the connector can be mechanically secured to matching sockets. An EVA insulating layer on the underside provides additional protection when mounting on conductive surfaces. The robust, compact design is ideal for test stations, signal diagnostics, and temporary control solutions in mobile applications.
- D-Sub 9 connector: Breakout design, with mounting thread for connector locking (UNC #4-40)
- Connection technology: Screw terminal with pressure plate
- Connection range: 18–26 AWG
- Actuation: With flat-blade screwdriver &le ; 2.5 mm
- Rated current: 0.8 A per pin
- Max. operating voltage: 100 V between two signals
- Insulation resistance: ≥ 10 MΩ @ 300 V DC
- Operating temperature: –20 °C to +105 °C
- Insulation layer: EVA insulation on underside
- Dimensions: approx. 57.7 × 34.4 × 21 mm (L × W × H)
- Accessories: 1× pressure plate, 2× screws
