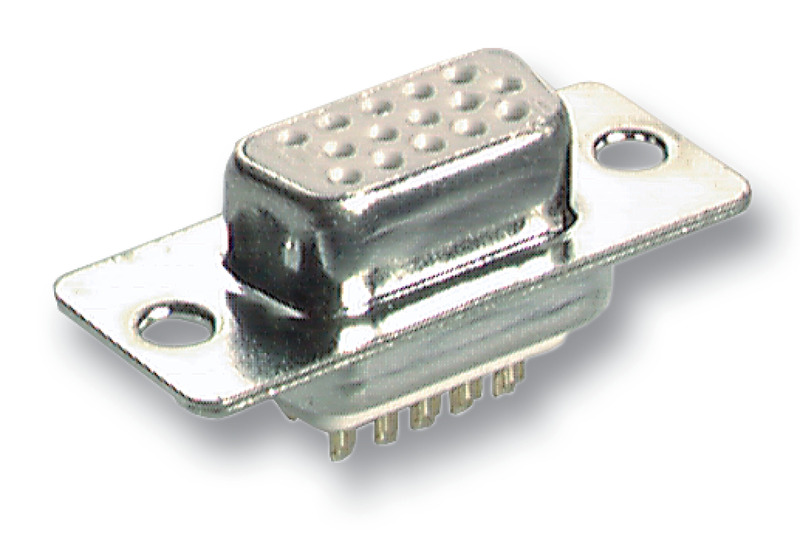

15-pólová spájkovacia zásuvka HD D-Sub od spoločnosti EFB-Elektronik je navrhnutá pre spoľahlivé spájkovanie na doske plošných spojov. Vďaka uhlu pripojenia 180° a dizajnu samičích kontaktov je vhodná pre kompaktné konektory v aplikáciách s okrúhlymi alebo plochými káblami.
• 15-pinová spájkovacia zásuvka HD D-Sub pre montáž na DPS
• 180° dizajn s spájkovaným pripojením pre stabilné pripojenie
• Konštrukcia samičích kontaktov pre vhodné konektory
Vďaka teplotnému rozsahu -40 až 70 øC je zásuvka určená pre typické technické prostredie. Verzia E-HDF 15 LL/Z podporuje odolné signálové pripojenie v aplikáciách, kde je potrebné kompaktné a trvalo spoľahlivé rozhranie.
Technické detaily
Typ: E-HDF 15 LL/Z
Typ pripojenia: Spájkovanie
Uhol snímania: 180°
• Povrchová úprava: Zásuvka
• Pre typ kábla: okrúhly/plochý
Verzia kontaktu: samica
Prierez vodiča: 34AWG ~ 22AWG
Počet pólov: 15
Ì Teplotný rozsah: -40 Í 70 øC
Značka: EFB-Elektronik
Balenie: 50 kusov v blistri
• 15-pinová spájkovacia zásuvka HD D-Sub pre montáž na DPS
• 180° dizajn s spájkovaným pripojením pre stabilné pripojenie
• Konštrukcia samičích kontaktov pre vhodné konektory
Vďaka teplotnému rozsahu -40 až 70 øC je zásuvka určená pre typické technické prostredie. Verzia E-HDF 15 LL/Z podporuje odolné signálové pripojenie v aplikáciách, kde je potrebné kompaktné a trvalo spoľahlivé rozhranie.
Technické detaily
Typ: E-HDF 15 LL/Z
Typ pripojenia: Spájkovanie
Uhol snímania: 180°
• Povrchová úprava: Zásuvka
• Pre typ kábla: okrúhly/plochý
Verzia kontaktu: samica
Prierez vodiča: 34AWG ~ 22AWG
Počet pólov: 15
Ì Teplotný rozsah: -40 Í 70 øC
Značka: EFB-Elektronik
Balenie: 50 kusov v blistri
| Anschlussart | löten |
| Otočný krúžok (180°/90°) | 180 |
| Výkon | Buchse |
| Pre typ kábla (okrúhly/plochý) | okrúhly/okatý |
| Herstellungsart der Kontakte (gedreht/gestanzt) | gestantzt |
| Kontaktná podpora | žena (samica) |
| Leiterquerschnitt | 34AWG ~ 22AWG |
| Teplotný rozsah | -40 – 70 |
The HD D-Sub 15 pol. Soldering socket from EFB-Elektronik is designed for a reliable solder connection on the printed circuit board. With a 180° connection angle and female contact design, it is suitable for compact connectors in applications with round or flat cables.
• 15-pin HD D-Sub solder socket for PCB mounting
• 180° design with solder connection for a stable connection
• Female contact design for suitable connectors
Due to the temperature range of -40 to 70 °C, the socket is designed for typical technical environments. The E-HDF 15 LL/Z version supports a resilient signal connection in applications where a compact and permanently reliable interface is required.
Technical details
• Type: E-HDF 15 LL/Z
• Connection type: Soldering
• Shooting angle: 180°
• Finish: Socket
• For cable type: round/flat
• Contact version: female
• Conductor cross-section: 34AWG ~ 22AWG
• Number of poles: 15
• Temperature range: -40 70 °C
• Brand: EFB-Elektronik
• Packaging: 50 pieces per blister
• 15-pin HD D-Sub solder socket for PCB mounting
• 180° design with solder connection for a stable connection
• Female contact design for suitable connectors
Due to the temperature range of -40 to 70 °C, the socket is designed for typical technical environments. The E-HDF 15 LL/Z version supports a resilient signal connection in applications where a compact and permanently reliable interface is required.
Technical details
• Type: E-HDF 15 LL/Z
• Connection type: Soldering
• Shooting angle: 180°
• Finish: Socket
• For cable type: round/flat
• Contact version: female
• Conductor cross-section: 34AWG ~ 22AWG
• Number of poles: 15
• Temperature range: -40 70 °C
• Brand: EFB-Elektronik
• Packaging: 50 pieces per blister
