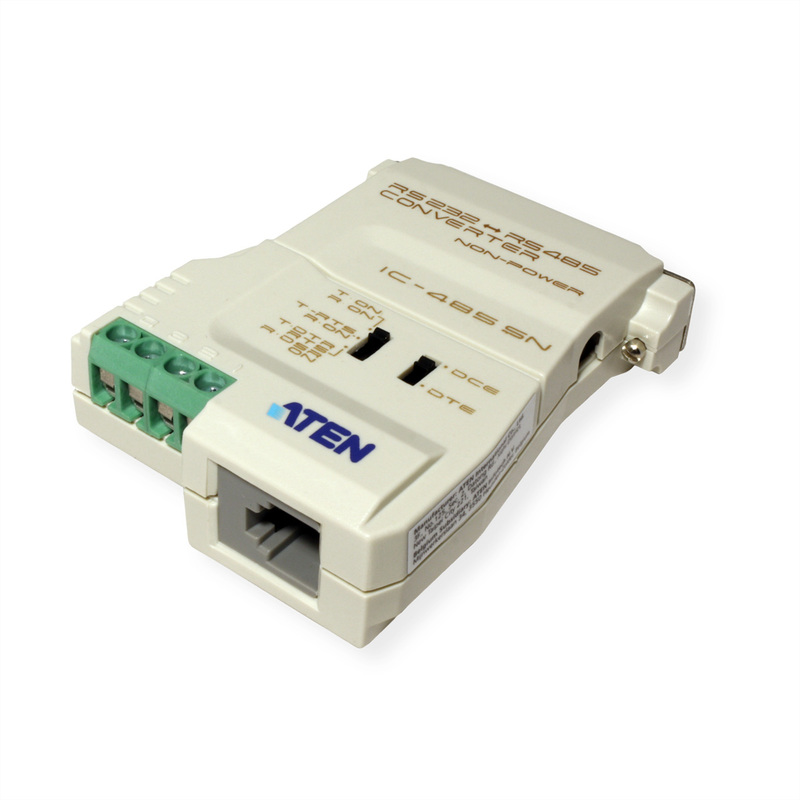

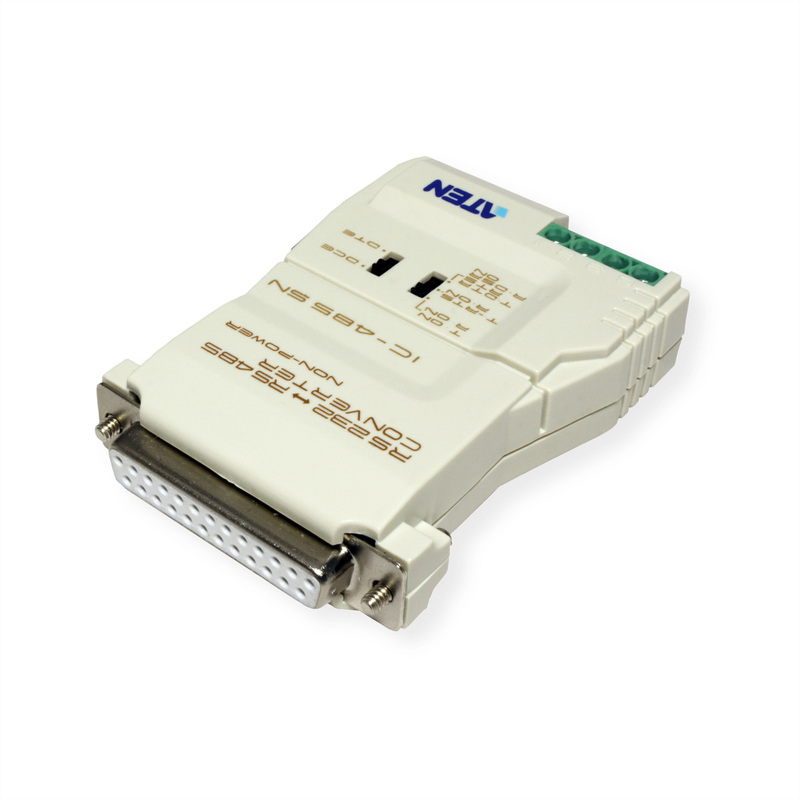

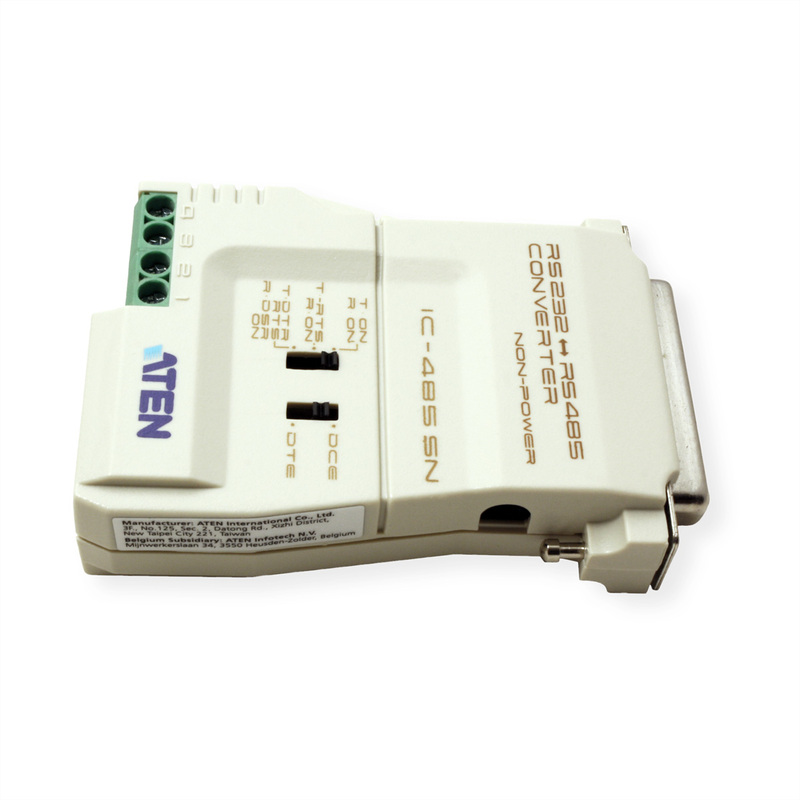

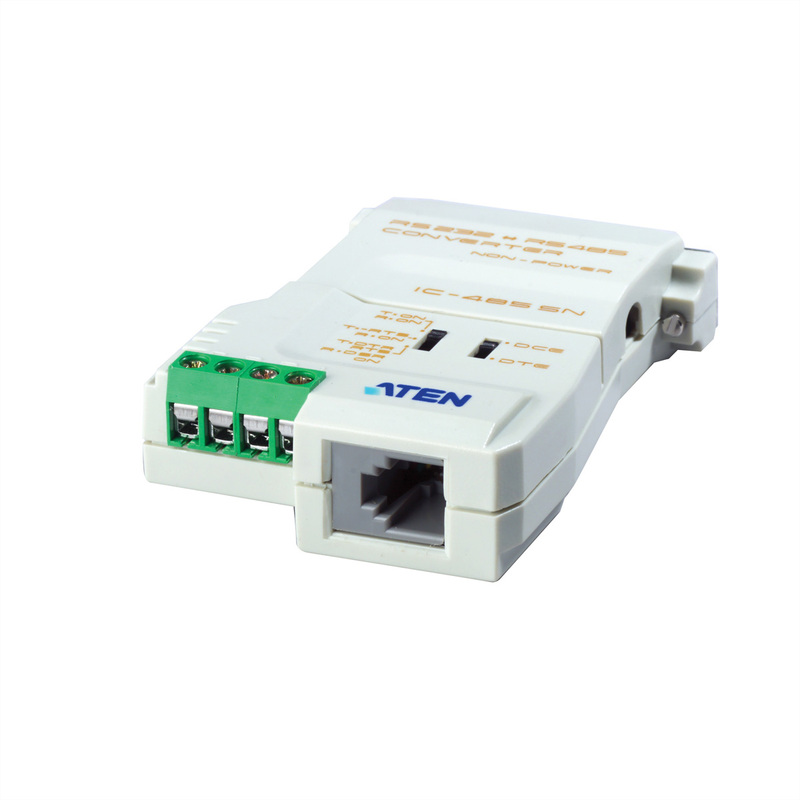

IC485SN je obojsmerný prevodník na prevod signálov RS-232 na signály RS-422/RS-485 a zo signálov RS-422/RS-485 v aplikáciách na dlhé vzdialenosti až do 1200 m (4000 stôp) – bez potreby externého napájania.
- Prevodník medzi sériovými technológiami RS232 a RS485
- Prenos dát je riadený signálom RTS.
- Prepínateľné DCE/DTE
- Výber pripojenia medzi Point-to-Point, Multidrop a Single/Duplex
- Štvorvodičový plný duplex; štvorvodičový polovičný duplex
- Kompaktná veľkosť
- Prenosové vzdialenosti až 1200 m
- Nie je potrebný žiadny externý zdroj napájania
- Podporuje prenosové rýchlosti až 115,2 Kbps
| Rozmery (V x Š x H) | 21 x 55 x 79 mm |
| Pripojenia Strana 1 (PC) | Svorkovnica 4-cestná |
| Pripojenia Strana 2 (Periférie) | Pätica DB25 |
| rozsah | externý |
| Oblasť použitia | externý |
| Množstvo v krabici | 1 ks |
| Šírka | 55 mm |
| Farba | sivá |
| Smer konverzie | RS232 RS485 |
| Hĺbka | 79 mm |
| Hĺbka balenia (jeden kus) | 160 mm |
| Rozmery (V x Š x H) | 21 x 55 x 79 mm |
| Farba | sivá |
| Celková hmotnosť | 0,132 |
| Výška | 21 mm |
| Výška balenia (jeden kus) | 60 mm |
| Výrobca | ATEN |
| Výška | 21 mm |
| Rozsah dodávky | 1x obojsmerný prevodník, 1x používateľská príručka |
| Výrobca | ATEN |
| Hmotnosť balenia (jeden kus) | 0,132 kg |
| Hmotnosť balíka | 0,132 kg |
| Skupina produktov | Adaptéry, terminátory, prevodníky |
| Typ produktu | Prevodník sériového rozhrania |
| Skupina produktov | Adaptéry, terminátory, prevodníky |
| Typ produktu | Prevodník sériového rozhrania |
| Rozsah dodávky | 1x obojsmerný prevodník, 1x používateľská príručka |
| Strana 1 Typ pripojenia | Samica (zásuvka) |
| Strana 1 Typ pripojenia | Svorkovnica |
| Strana 2 Typ pripojenia | Zásuvka (samica) |
| Strana 2 Typ pripojenia | 25-kolíkový D-Sub (DB-25) |
| Pripojenie na strane 1 (PC) | Svorkovnica 4-cestná |
| Pohlavie konektora na strane 1 | Samica (zásuvka) |
| Typ konektora na strane 1 | Svorkovnica |
| Pripojenie na strane 2 (periférie) | Pätica DB25 |
| Pohlavie konektora na strane 2 | Samica (zásuvka) |
| Typ konektora na strane 2 | 25-kolíkový D-Sub (DB-25) |
| hĺbka | 79 mm |
| Smer implementácie | RS232 RS485 |
| Šírka balenia | 120 mm |
| Výška balenia | 60 mm |
| Hĺbka balenia | 160 mm |
| Šírka | 55 mm |
| Šírka balenia (jeden kus) | 120 mm |
The IC485SN is a 2-way converter for converting RS-232 signals to and from RS-422/RS-485 signals in long-distance applications up to 1200 m (4000 ft) – without requiring an external power supply.
- Converter between the serial technologies RS232 and RS485
- Data transmission is controlled via the RTS signal.
- DCE/DTE switchable
- Connection selection between Point-to-Point, Multidrop and Single/Duplex
- Four-wire full duplex; four-wire half duplex
- Compact size
- Transmission distances up to 1200m
- No external power supply required
- Supports baud rates up to 115.2 Kbps
| Dimensions (H x W x D) | 21 x 55 x 79 mm |
| Connections Page 1 (PC) | Terminal Block 4-way |
| Connections Page 2 (Peripherals) | DB25 socket |
| scope | external |
| Area of application | external |
| BOX qty | 1 pc |
| Width | 55 mm |
| Colour | grey |
| Conversion direction | RS232 RS485 |
| Depth | 79 mm |
| Depth of packaging (single piece) | 160 mm |
| Dimensions (HxWxD) | 21 x 55 x 79 mm |
| Color | gray |
| Gross weight | 0.132 |
| Height | 21 mm |
| Height of packaging (single piece) | 60 mm |
| Manufacturer | ATEN |
| Height | 21 mm |
| Scope of delivery | 1x bidirectional converter, 1x user manual |
| Manufacturer | ATEN |
| Package weight (single piece) | 0.132 kg |
| Package weight | 0.132 kg |
| Product group | Adapters, terminators, converters |
| Product type | Serial interface converter |
| Product group | Adapters, terminators, converters |
| Product type | Serial interface converter |
| Scope of delivery | 1x bidirectional converter, 1x user manual |
| Page 1 Type of connection | Female (socket) |
| Page 1 Type of connection | Terminal block |
| Page 2 Type of connection | Female (socket) |
| Page 2 Type of connection | D-Sub 25-pin (DB-25) |
| Side 1 connection (PC) | Terminal Block 4-way |
| Side 1 Connector Gender | Female (socket) |
| Side 1 Connector Type | Terminal block |
| Side 2 connection (Peripherals) | DB25 socket |
| Side 2 Connector Gender | Female (socket) |
| Side 2 Connector Type | D-Sub 25-pin (DB-25) |
| depth | 79 mm |
| Implementation direction | RS232 RS485 |
| Packaging width | 120 mm |
| Packaging height | 60 mm |
| Packaging depth | 160 mm |
| Width | 55 mm |
| Width of packaging (single piece) | 120 mm |
