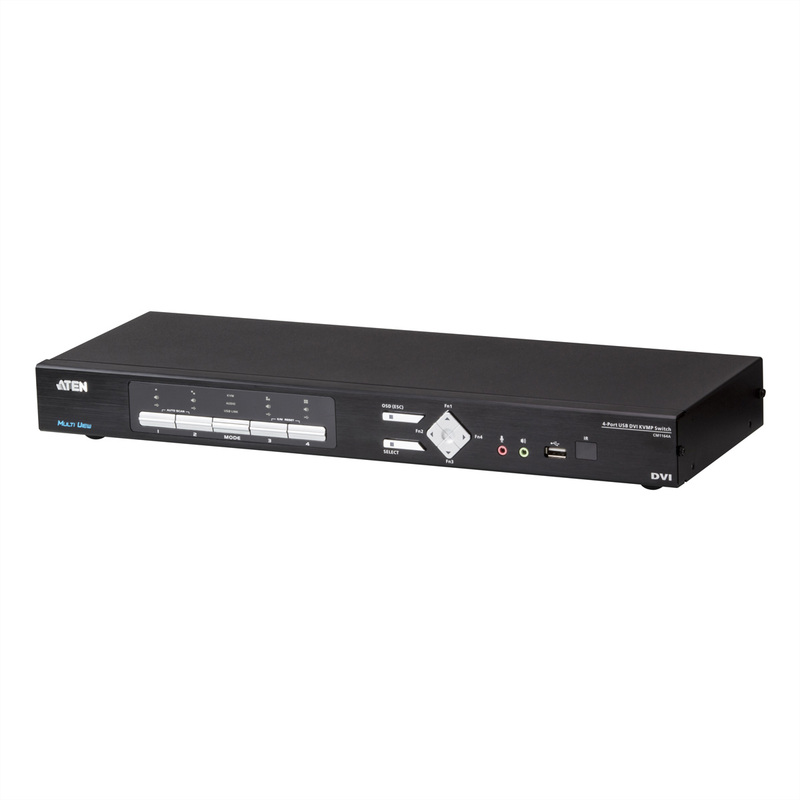

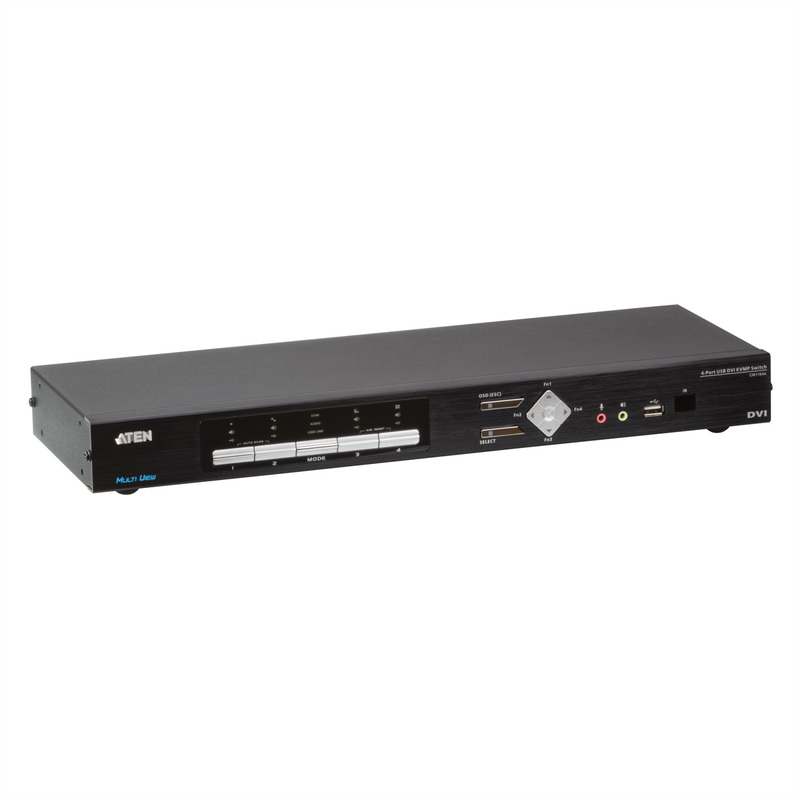

4-portový USB DVI-D KVMP ovládací panel
Na zlepšenie prevádzkovej efektívnosti intenzívnych monitorovacích aplikácií je potrebný rýchly a pohodlný spôsob, ako súčasne zobraziť a spravovať viac počítačov, čo umožňuje rýchlejšiu odozvu z jedného miesta. Ovládacie centrum KVM CM1164 so 4 portami USB DVI-D predstavuje revolučný nový smer vo funkčnosti KVM prepínačov kombináciou 4-portového DVI-D prepínača s 2-portovým USB rozbočovačom a poskytuje nasledujúce režimy zobrazenia: režim Quad View, ktorý súčasne zobrazuje štyri digitálne počítače/zdroje videa na jednej obrazovke; ako aj režim Picture in Picture (Dual, Triple alebo Quad) a režim Full Screen pre splnenie požiadaviek. Okrem toho CM1164 poskytuje funkciu Daisy Chain Control (DDC). Port (DCC) umožňuje používateľovi pripojiť a ovládať až štyri jednotky CM1164 prostredníctvom jednej konzoly. To umožňuje používať iba jednu klávesnicu/myš na viacerých počítačoch alebo ďalší CM1164. Toto je výhodné pre rastúce siete, ktoré potrebujú monitorovať a spravovať viac počítačov – môžete prepojiť až štyri jednotky a prepínať medzi až 16 počítačmi.Vďaka svojmu jedinečnému dizajnu a inovatívnym funkciám je 4-portový USB DVI-D KVMP riadiaci panel CM1164 tým správnym riešením pre širokú škálu praktických aplikácií vrátane riadiacich miestností, monitorovacích systémov a centier riadenia dopravy – umožňuje vám bezproblémové prepínanie medzi štyrmi počítačmi s podporou DVI a zdieľanie USB periférií a zvuku z konzoly s viacerými zobrazeniami.
Vlastnosti:
- Jedna USB konzola nezávisle a súčasne ovláda štyri počítače s DVI-D a dve ďalšie USB zariadenia
- Viacúčelová konzola ovláda až 4 zdroje videa na jednej obrazovke

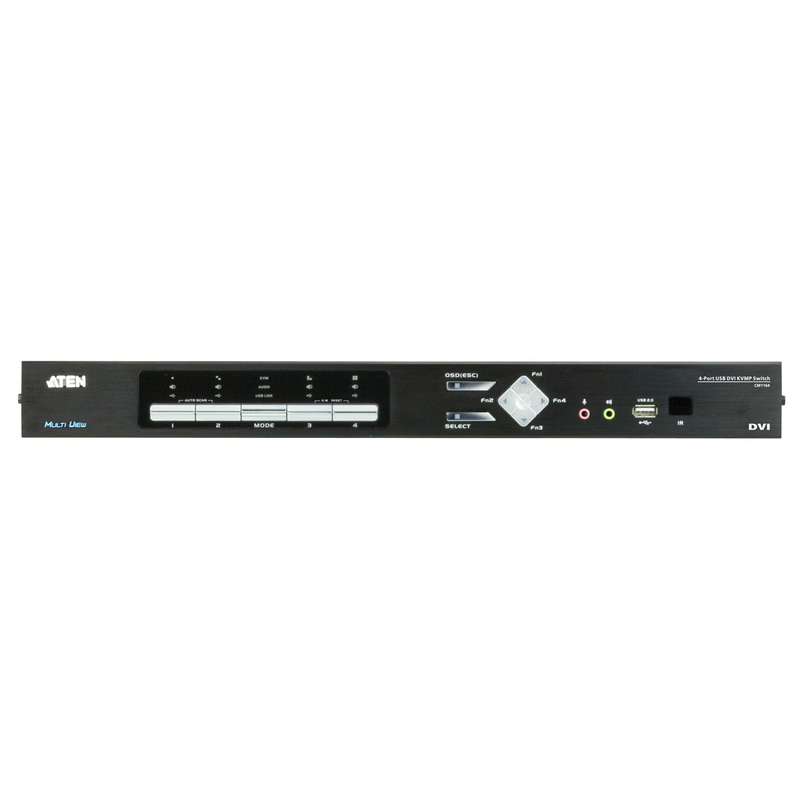

- Ovládanie funkcií a nastavenie systému prostredníctvom predného panela, OSD, IR diaľkového ovládača – režim zobrazenia, výber portu, reťazové zapojenie atď.
- Editor kanálov – upravujte okná zobrazenia a ďalšie funkcie pomocou myši a ovládacieho panela na obrazovke
- Hardvérový kurzor – navigácia v OSD pomocou konzolovej myši

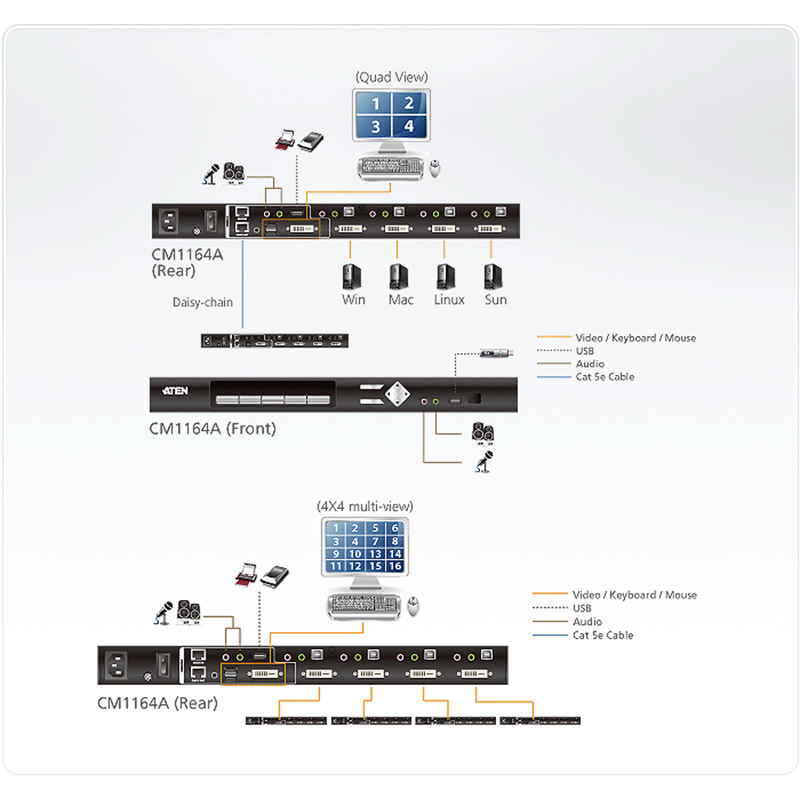

- Port DCC (Daisy Chain Control) umožňuje používateľom pripojiť až štyri jednotky CM1164 a používať jednu klávesnicu/myš konzoly na správu počítačov alebo iného zariadenia CM1164.
- Video DynaSync™ – exkluzívna technológia od spoločnosti ATEN eliminuje problémy so zobrazením pri bootovaní a optimalizuje rozlíšenie pri prepínaní medzi portami
- Vstavaný 2-portový USB 2.0 hub, plne kompatibilný so špecifikáciou USB 2.0
- Výber počítača pomocou tlačidiel na prednom paneli, klávesových skratiek, infračerveného diaľkového ovládača a OSD (s povolenou funkciou myši*)
- Funkcia emulácie/obídnutia portu myši konzoly, ktorá podporuje väčšinu ovládačov myší a multifunkčných myší***
- Funkcia emulácie/obídnutia klávesnice konzoly, ktorá podporuje väčšinu multimediálnych klávesníc***
- Nezávislé prepínanie pre periférny port USB, zvukovú funkciu a zameranie prepínača KVM
- Detekcia zapnutia
- Funkcia automatického skenovania
- Podpora viacerých platforiem – Windows, Linux, Mac a Sun
- Klávesnica a myš podporujú emuláciu a obídenie
- Vynikajúca kvalita videa – rozlíšenie až 1920 x 1200
- Viacjazyčné mapovanie klávesnice – podporuje anglickú, japonskú a francúzsku klávesnicu
- Plná basová odozva poskytuje bohatý zážitok z 2.1-kanálového zvuku
- Podpora a emulácia klávesnice Mac/Sun**
- Aktualizovateľný firmvér cez USB port počítača
* Len pre 3-klávesovú USB myš s kolieskom
Kombinácie klávesníc PC emulujú klávesnice Mac/Sun.
Klávesnice Mac/Sun fungujú iba s vlastnými počítačmi.
***Porty konzoly USB pre klávesnicu a myš na zadnom paneli CM1164 podporujú iba klávesnicu a myš s rozhraním USB.
Špecifikácia:
| Pripojenia k počítaču | 4 |
| Výber portu | Tlačidlá na prednom paneli; Klávesové skratky; Infračervené diaľkové ovládanie; Zobrazenie na obrazovke (OSD); Myš |
| Konektory | |

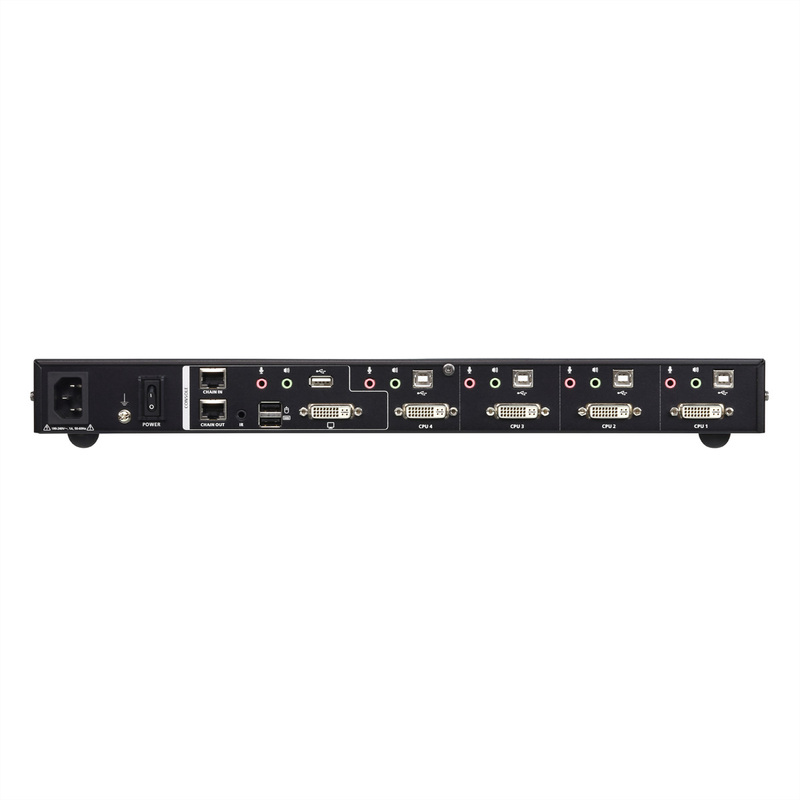

| Konzolové porty | 2 x USB typ A samica (čierna; zadný panel) 1 x Single Link DVI-D samica (biela) 2 x Mini Stereo Jack samica (zelená; 1 x predný panel, 1 x zadný panel) 2 x Mini Stereo Jack samica (ružová; 1 x predný, 1 x zadný) 2x RJ-45 |
| KVM porty | 4 x USB typu B samica (biela) 4 x Single Link DVI-D samica (biela) 4 x Mini Stereo Jack samica (zelená) 4 x mini stereo jack samica (ružová) |
| Výkon | 1 x IEC320 konektor |
| USB rozbočovač | 2 x USB typ A samica (biela; 1 x predný panel; 1 x zadný panel) |
| Prepínače | |
| Vybrané | 11 x tlačidiel |
| LED diódy | |
| KVM | 4 (oranžová) |
| Zvuk | 4 (Zelená) |
| USB | 4 (Zelená) |
| Emulácia | |
| Klávesnica / Myš | USB |
| Video | 1920 x 1200 pri 60 Hz (DVI-D) |
| Interval skenovania | 1–99 sekúnd (predvolené: 5 sekúnd) |
| Spotreba energie | 100 V / 6,7 W; 240 V / 13,6 W |
| Environmentálne | |
| Prevádzková teplota | 0 – 40 °C |
| Skladovacia teplota | -10 – 60 °C |
| Vlhkosť | 0 – 80 % relatívnej vlhkosti, bez kondenzácie |
| Fyzikálne vlastnosti | |
| Bývanie | Kov |
| Hmotnosť | 2,50 kg (5,51 libry) |
| Rozmery (D x Š x V) | 43,72 x 16,38 x 4,40 cm (17,21 x 6,45 x 1,73 palca) |
Obsah Balenia:
1x CM1164 4-portový USB DVI-D KVMP ovládací panel4x sady KVM káblov na mieru (1x Single Link DVI-D; 1x USB 2.0; 2x 2.1 audio; dĺžka – 1,8 m)
1x napájací kábel IEC320
1x IR diaľkové ovládanie
1x Návod na použitie
4-port USB DVI-D KVMP Control Center
To improve the operational efficiency of intensive monitoring applications, there needs to be a fast and convenient way to view and manage more computers simultaneously, permitting faster response times from a single location. The CM1164 4-port USB DVI-D KVMP Control Center charts a revolutionary new direction in KVM switch functionality by combining a 4-port DVI-D switch with a 2-port USB hub, and providing the following display modes: Quad View mode, which simultaneously displays four digital computers/video sources on a single screen; as well as Picture in Picture mode(Dual, Triple or Quad) and Full Screen mode to meet the demands.In addition, CM1164 provides Daisy Chain Control (DDC) functionality. A (DCC) port allows a user to connect and control up to four CM1164 units via a single console. This enables the use of only one keyboard/mouse over several computers or another CM1164.This is convenient for growing networks that need to monitor and manage more computers – daisy chain up to four units and switch between up to 16 computers.With its unique design and innovative features, the CM1164 4-port USB DVI-D KVMP Control Center is the right solution for a wide range of practical applications, including control rooms, monitoring systems, and traffic control centers – allowing you to switch seamlessly between four DVI-enabled PCs, and share USB peripherals and audio from a multi-view console.
Vlastnosti:
- One USB console independently and simultaneously controls four DVI-D computers and two additional USB devices
- Multi-view console controls up to 4 video sources on one screen
- Function control and system setting via Front Panel, OSD, IR Remote – display mode, port selection, daisy chain, and so on
- Channel Editor - edit display windows, and other functions with the mouse and on-screen control panel
- Hardware Cursor – OSD navigation via console mouse
- DCC (Daisy Chain Control) port enables users to connect up to four CM1164 units, and use one console keyboard/mouse to manage computers or another CM1164
- Video DynaSync™ – exclusive ATEN technology eliminates boot-up display problems and optimizes resolution when switching between ports
- 2-port USB 2.0 hub built in, fully compliant with USB 2.0 specification
- Computer selection via front panel push buttons, hotkeys, IR Remote Control and OSD (with mouse* function enabled)
- Console mouse port emulation/bypass feature that supports most mouse drivers and multifunction mice***
- Console keyboard emulation /bypass feature that support most multimedia keyboards***
- Independent switching for USB peripheral port, audio function, and KVM switch focus
- Power on detection
- Auto scan feature
- Multiplatform support – Windows, Linux, Mac and Sun
- Keyboard and Mouse support emulation and bypass
- Superior video quality – up to 1920 x 1200 resolution
- Multilingual keyboard mapping-Supports English, Japanese, and French keyboards
- Full bass response provides a rich experience for 2.1 channel audio
- Mac/Sun keyboard support and emulation**
- Upgradeable firmware through computers' USB port
* For 3-key USB wheel mouse only
**PC keyboard combinations emulate Mac/Sun keyboards.
**Mac/Sun keyboards only work with their own computers.
***The USB keyboard and mouse console ports on the CM1164's rear panel will only support a USB keyboard and mouse.
Špecifikácia:
| Computer Connections | 4 |
| Port Selection | Front Panel Pushbuttons; Hotkeys; IR Remote Control; On-Screen Display (OSD); Mouse |
| Connectors | |
| Console Ports | 2 x USB Type A Female (Black; rear panel) 1 x Single Link DVI-D Female (White) 2 x Mini Stereo Jack Female (Green; 1 x front panel,1 x rear panel) 2 x Mini Stereo Jack Female (Pink; 1 x front, 1 x rear) 2 x RJ-45 |
| KVM Ports | 4 x USB Type B Female (White) 4 x Single Link DVI-D Female (White) 4 x Mini Stereo Jack Female (Green) 4 x Mini Stereo Jack Female (Pink) |
| Power | 1 x IEC320 Jack |
| USB Hub | 2 x USB Type A Female (White; 1 x front panel; 1 x rear panel) |
| Switches | |
| Selected | 11 x Pushbuttons |
| LEDs | |
| KVM | 4 (Orange) |
| Audio | 4 (Green) |
| USB | 4 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Video | 1920 x 1200 @ 60 Hz (DVI-D) |
| Scan Interval | 1–99 secs. (Default: 5 secs) |
| Power Consumption | 100V/ 6.7 W; 240V/ 13.6 W |
| Environmental | |
| Operating Temperature | 0-40°C |
| Storage Temperature | -10-60°C |
| Humidity | 0-80% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 2.50 kg ( 5.51 lb ) |
| Dimensions (L x W x H) | 43.72 x 16.38 x 4.40 cm (17.21 x 6.45 x 1.73 in.) |
Obsah Balenia:
1x CM1164 4-port USB DVI-D KVMP Control Center4x Custom KVM Cable Sets (Single Link DVI-D x 1; USB 2.0 x 1; 2.1 audio x 2; length – 1.8m)
1x IEC320 Power Cord
1x IR Remote Control
1x User Instructions
Počet pripojených zariadení
4 zariadenia
Pripojenie monitora
DVI
Pripojenie kláv. a myši
USB
Montáž do 19'' racku
nie
Integrované káble
nie
Audio
áno
USB hub
nie
Vzdialené IP pripojenie
nie
Vstup
DVI
Pre 2 monitory
nie
