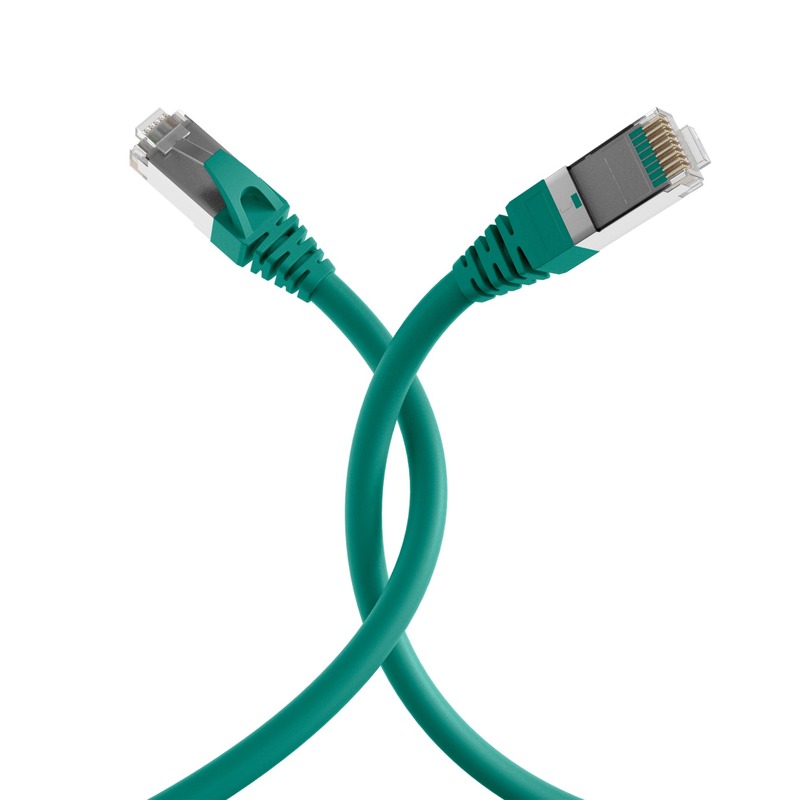

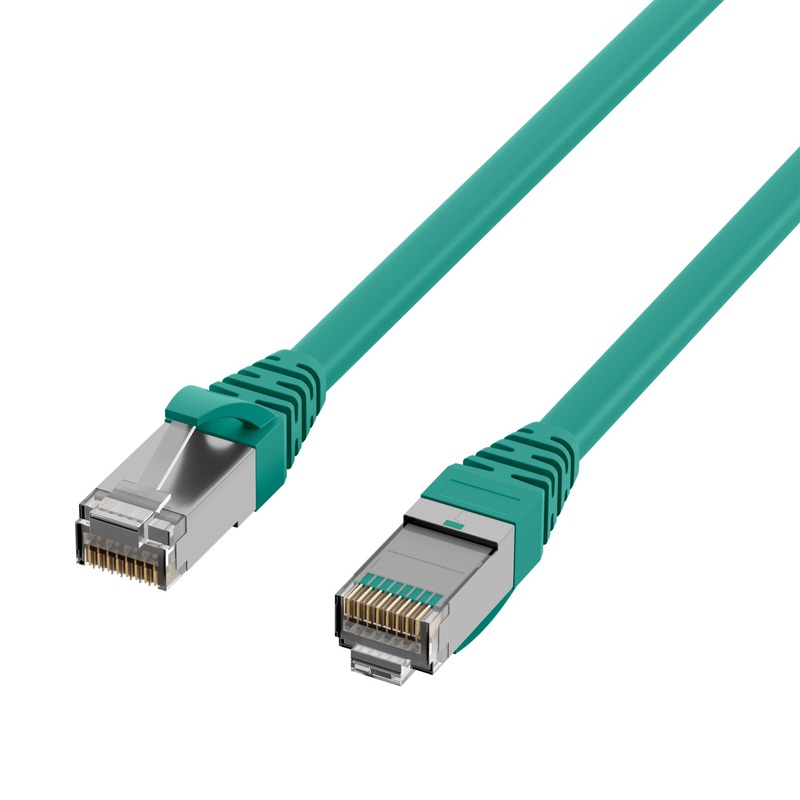

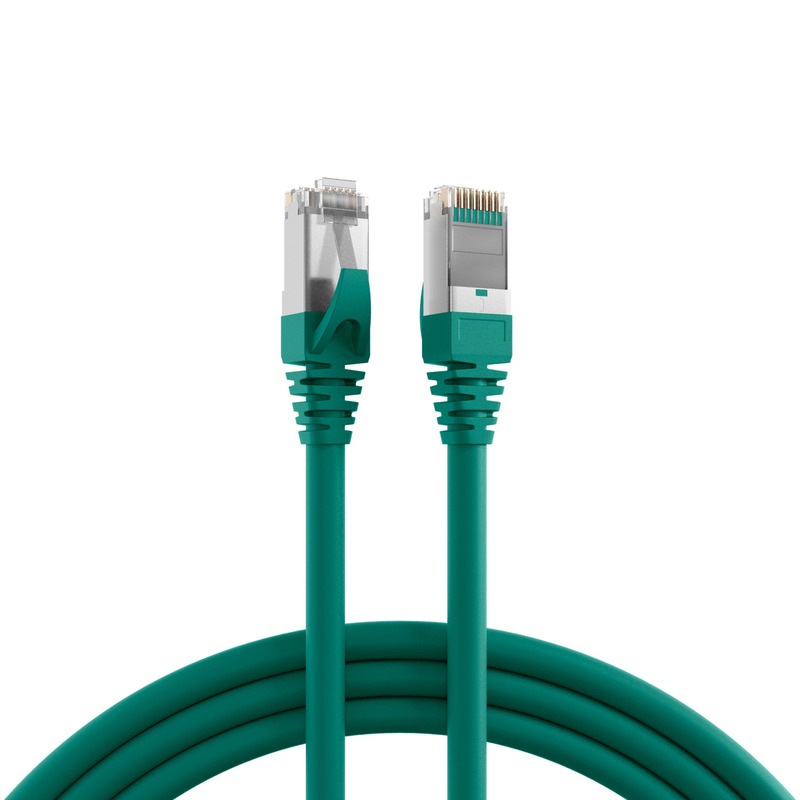

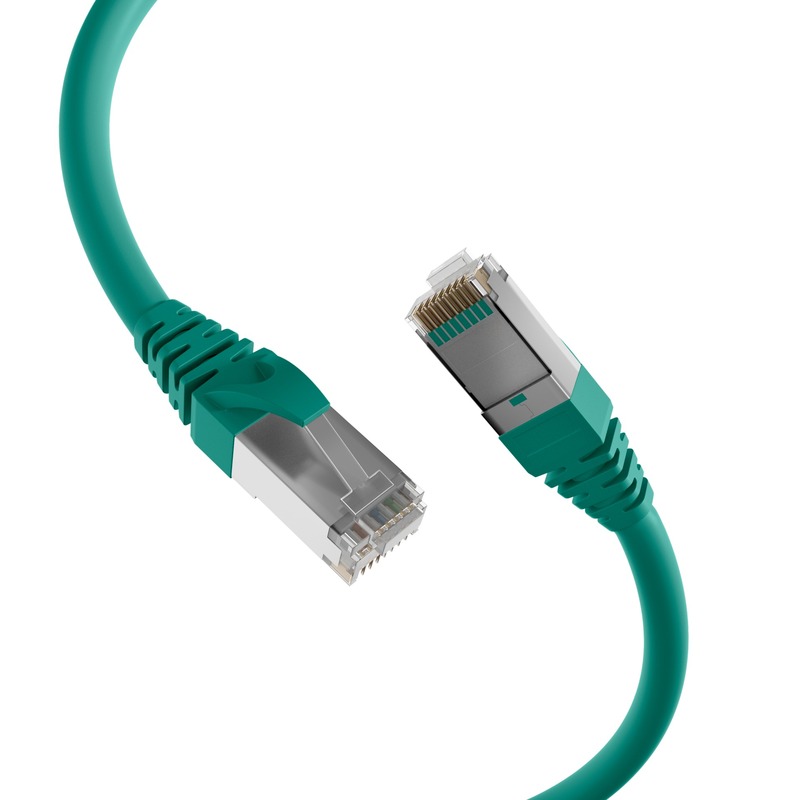

Patch kábel Cat.5e od spoločnosti EFB-Elektronik podporuje 2,5 Gbit/s. Tienenie SF/UTP spoľahlivo chráni pred rušením a zaisťuje vysokú kvalitu signálu. Keďže ide o dátový kábel Cat.5e, podporuje frekvenčný rozsah až do 100 MHz.
Ě Zvýšenie odolnosti voči rušeniu v elektromagneticky nabitom prostredí Ě Dvojité tienenie (SF/UTP) zlepšuje rezervu EMC, znižuje náchylnosť na žiarenie a stabilizuje prenos pri paralelnom vedení káblov.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Napájanie a pripojenie zariadení pomocou kábla Ě Znižuje námahu pri kladení káblov, pretože dáta a napájanie sa prenášajú cez 4PPoE podľa IEEE802.3bt po jednej linke. 4PPoE podľa IEEE802.3bt je možné použiť len do určitých dĺžok kábla.
Popis produktu
Ethernetový kábel SF/UTP kombinuje tienenie fóliou a opletením. Účinne tak chráni pred vnútorným a vonkajším rušením a zaisťuje najvyššiu kvalitu signálu aj pri hustom vedení kábla. Môže byť použitý v rozšírenom teplotnom rozsahu -40 až 80 °C. Širokú škálu možných aplikácií podporuje polomer ohybu > 31 mm. LAN kábel má krytie IP20. Polyuretánový (PUR) plášť je obzvlášť robustný, vďaka čomu je vhodný pre náročné priemyselné aplikácie. Je tiež odolný voči olejom.
Technické detaily
Ě Cat.5e
Ě Konektor: RJ45 8(8) na RJ45 8(8) s konektormi RJ45
Tienenie: kábel SF/UTP s 4x2 x AWG26/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Pozlátené kontakty
Ě Plášť: Materiál plášťa z polyuretánu (PUR)
Je odolný voči oleju
Ě Vonkajší priemer: 6,2 mm
Ě So vstrekovanou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1, bezhalogénová podľa IEC60754-2
Stupeň krytia: IP20
Ě S 360° nadstavcom na dáždnik
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Značka: EFB-Elektronik
Ě Zvýšenie odolnosti voči rušeniu v elektromagneticky nabitom prostredí Ě Dvojité tienenie (SF/UTP) zlepšuje rezervu EMC, znižuje náchylnosť na žiarenie a stabilizuje prenos pri paralelnom vedení káblov.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Napájanie a pripojenie zariadení pomocou kábla Ě Znižuje námahu pri kladení káblov, pretože dáta a napájanie sa prenášajú cez 4PPoE podľa IEEE802.3bt po jednej linke. 4PPoE podľa IEEE802.3bt je možné použiť len do určitých dĺžok kábla.
Popis produktu
Ethernetový kábel SF/UTP kombinuje tienenie fóliou a opletením. Účinne tak chráni pred vnútorným a vonkajším rušením a zaisťuje najvyššiu kvalitu signálu aj pri hustom vedení kábla. Môže byť použitý v rozšírenom teplotnom rozsahu -40 až 80 °C. Širokú škálu možných aplikácií podporuje polomer ohybu > 31 mm. LAN kábel má krytie IP20. Polyuretánový (PUR) plášť je obzvlášť robustný, vďaka čomu je vhodný pre náročné priemyselné aplikácie. Je tiež odolný voči olejom.
Technické detaily
Ě Cat.5e
Ě Konektor: RJ45 8(8) na RJ45 8(8) s konektormi RJ45
Tienenie: kábel SF/UTP s 4x2 x AWG26/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Pozlátené kontakty
Ě Plášť: Materiál plášťa z polyuretánu (PUR)
Je odolný voči oleju
Ě Vonkajší priemer: 6,2 mm
Ě So vstrekovanou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1, bezhalogénová podľa IEC60754-2
Stupeň krytia: IP20
Ě S 360° nadstavcom na dáždnik
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Značka: EFB-Elektronik
| Výkon | príbeh |
| horľavý výstup | podľa IEC60332-1 |
| Vonkajší prechod pre káble | 6,2 mm |
| AWG-Querschnitt | 26/7 |
| Pásmový breit | 100 MHz |
| Belegung | podľa TIA/EIA 568B |
| Prevádzkový/Napäťový napätím | max. 50 V jednosmerného prúdu |
| Biegeradius | >31 mm |
| Einsatzgebiet | Priemyselný Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Einsatzort | Priemyselný Ethernet / Rechenzentrum / Strukturierte Gebäudeverkabelung |
| Farba ochranných tkanín | zelená |
| Geeignet für Schutzart (IP) | IP20 |
| Bezhalogénové | podľa IEC60754-2 |
| Harmonizovaná norma | EN 50575 |
| Chemicky zložiteľný | Nie |
| Impedancia | 100 |
| Káblový odtlačok | SF/UTP 4x2xAWG26/7 PUR Cat.5e 94V-2 LI2Y (ST)C11Y |
| Káblový tvar | kolo |
| Konštrukcia káblov | 4x2 |
| Typ kábla | SF/UTP |
| Kategória | 5e |
| Knickschutztülle | angespritzt |
| Kontakty | Vergoldet |
| Kontaktná osoba | < 20 mΩ |
| Dlhopisový odtlačok | Nie |
| Leitermaterial | Kupfer |
| Mantel-Farbe | zelená |
| Materiál krbu | Polyuretán (PUR) |
| Materiál rímsy | Polyuretán (PUR) |
| Ochranný list | Ja |
| Ozónom ponechaný | Nie |
| Pinbelegung | 1:1 |
| Skúšobný rozsah | 1000 (V DC, 1 min) Ader/Ader a Ader/Schirm |
| Rasthebelschutz | Ja |
| Schirmcontaktierung | 360° úhlopriečka obrazovky |
| Steckertyp | Štandard RJ45 |
| Zväzok | IEC 60603-7-3 |
| Typ spojovacieho prvku Prípojka 1 | RJ45 8(8) |
| Typ spojovacieho prvku Prípojka 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Teplotný rozsah | -40 – 80 °C |
| Preťaženie | 2,5 Gbit |
| Schválené UL | Nie |
| UV certifikácia | Nie |
| Verkabelungs Standard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
The Cat.5e patch cable from EFB-Elektronik supports 2.5Gbit. The SF/UTP shielding reliably protects against interference and ensures high-quality signals. Because it is a Cat.5e data cable, it supports a frequency range of up to 100MHz.
Ì Increase interference immunity in electromagnetically charged environments Í double shielding (SF/UTP) improves the EMC reserve, reduces susceptibility to radiation and stabilizes transmission in parallel cable routing.
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Power and connect devices via a cable Í reduces cabling effort because data and power are transmitted via 4PPoE to IEEE802.3bt on a single line. 4PPoE according to IEEE802.3bt can only be used up to certain cable lengths.
Product Description
The SF/UTP Ethernet cable combines foil and braid shielding. It thus effectively protects against internal and external interference and ensures the highest signal quality even with dense cable routing. It can be used in an extended temperature range of -40 Í 80 øC. The wide range of possible applications is supported by the bending radius of >31 mm. The LAN cable has an IP20 rating. The polyurethane (PUR) jacket is particularly robust, making it suitable for demanding industrial applications. It is also oil-resistant.
Technical details
Ì Cat.5e
Ì Connector: RJ45 8(8) to RJ45 8(8) with RJ45 connectors
Ì Shielding: SF/UTP cable with 4x2 x AWG26/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
Ì Gold-plated contacts
Ì Sheath: Polyurethane (PUR) sheath material
Ì Is oil-resistant
Ì Outer diameter: 6.2 mm
Ì With an injected anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1, halogen-free according to IEC60754-2
Ì Degree of protection: IP20
Ì With a 360ø umbrella attachment
Ì With locking lever protection
Ì Mating cycles: =750
Ì Brand: EFB-Elektronik
Ì Increase interference immunity in electromagnetically charged environments Í double shielding (SF/UTP) improves the EMC reserve, reduces susceptibility to radiation and stabilizes transmission in parallel cable routing.
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Power and connect devices via a cable Í reduces cabling effort because data and power are transmitted via 4PPoE to IEEE802.3bt on a single line. 4PPoE according to IEEE802.3bt can only be used up to certain cable lengths.
Product Description
The SF/UTP Ethernet cable combines foil and braid shielding. It thus effectively protects against internal and external interference and ensures the highest signal quality even with dense cable routing. It can be used in an extended temperature range of -40 Í 80 øC. The wide range of possible applications is supported by the bending radius of >31 mm. The LAN cable has an IP20 rating. The polyurethane (PUR) jacket is particularly robust, making it suitable for demanding industrial applications. It is also oil-resistant.
Technical details
Ì Cat.5e
Ì Connector: RJ45 8(8) to RJ45 8(8) with RJ45 connectors
Ì Shielding: SF/UTP cable with 4x2 x AWG26/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
Ì Gold-plated contacts
Ì Sheath: Polyurethane (PUR) sheath material
Ì Is oil-resistant
Ì Outer diameter: 6.2 mm
Ì With an injected anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1, halogen-free according to IEC60754-2
Ì Degree of protection: IP20
Ì With a 360ø umbrella attachment
Ì With locking lever protection
Ì Mating cycles: =750
Ì Brand: EFB-Elektronik
| Ausführung | geschirmt |
| Ausführung flammwidrig | nach IEC60332-1 |
| Außendurchmesser des Kabels | 6,2 mm |
| AWG-Querschnitt | 26/7 |
| Bandbreite | 100MHz |
| Belegung | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Biegeradius | >31 mm |
| Einsatzgebiet | Industrial Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Einsatzort | Industrial Ethernet / Rechenzentrum / Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle | grün |
| Geeignet für Schutzart (IP) | IP20 |
| Halogenfrei | nach IEC60754-2 |
| Harmonisierte Norm | EN 50575 |
| Chemisch beständig | Nein |
| Impedanz | 100 |
| Kabelaufdruck | SF/UTP 4x2xAWG26/7 PUR Cat.5e 94V-2 LI2Y (ST)C11Y |
| Kabelform | rund |
| Kabelkonstruktion | 4x2 |
| Kabeltyp | SF/UTP |
| Kategorie | 5e |
| Knickschutztülle | angespritzt |
| Kontakte | Vergoldet |
| Kontaktwiderstand | < 20 mΩ |
| Längenaufdruck | Nein |
| Leitermaterial | Kupfer |
| Mantel-Farbe | grün |
| Mantelmaterial | Polyurethan (PUR) |
| Mantel-Material | Polyurethan (PUR) |
| Ölbeständig | Ja |
| Ozon beständig | Nein |
| Pinbelegung | 1:1 |
| Prüfspannung | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz | Ja |
| Schirmkontaktierung | 360° Schirmbefestigung |
| Steckertyp | RJ45 Standard |
| Steckverbinder | IEC 60603-7-3 |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Temperaturbereich | -40 – 80 °C |
| Übertragung | 2,5Gbit |
| UL approbiert | Nein |
| UV beständig | Nein |
| Verkabelungsstandard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
