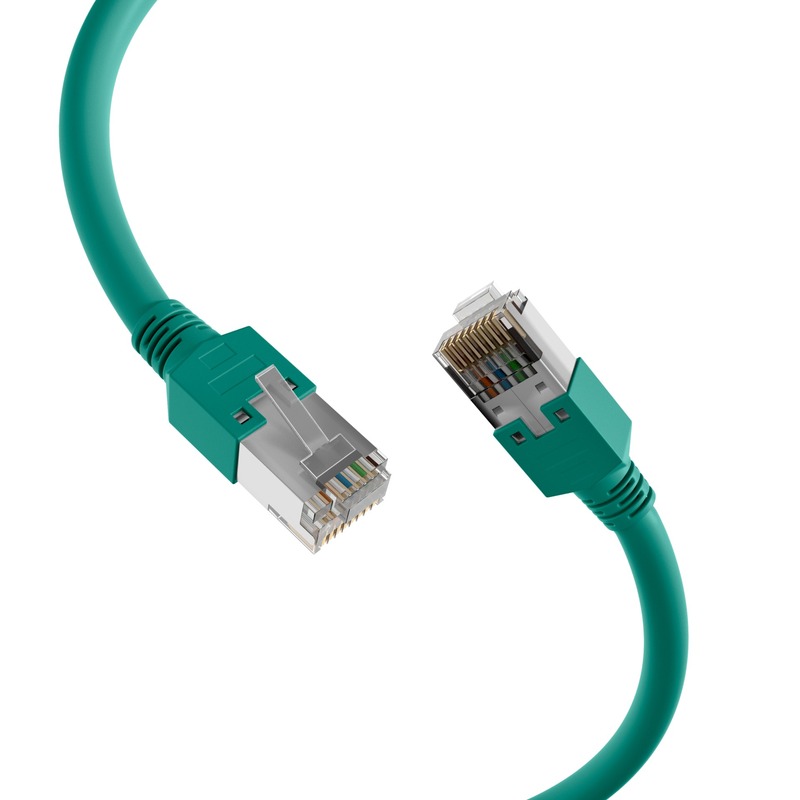

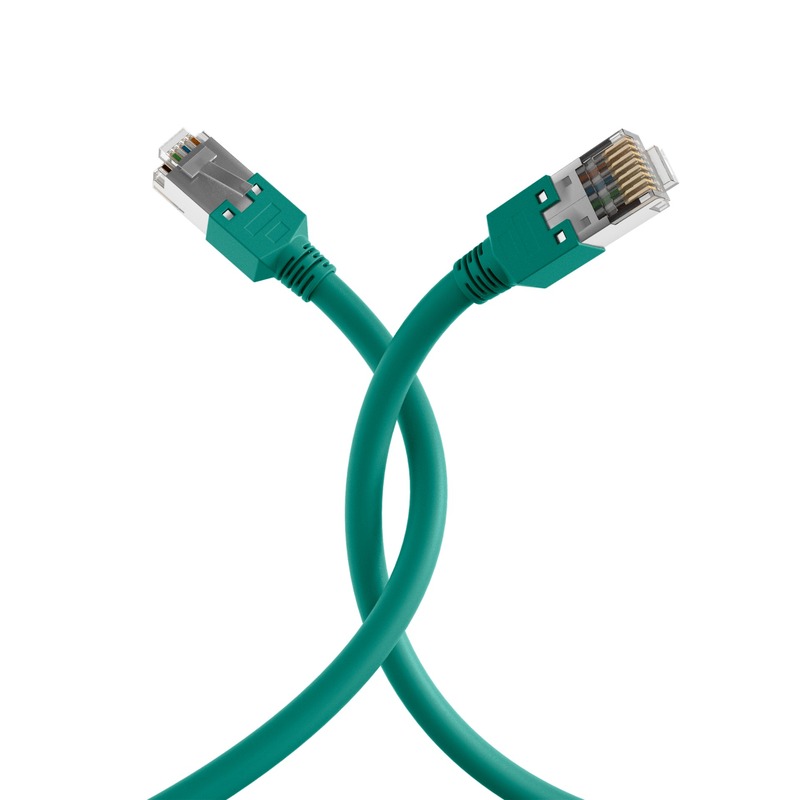

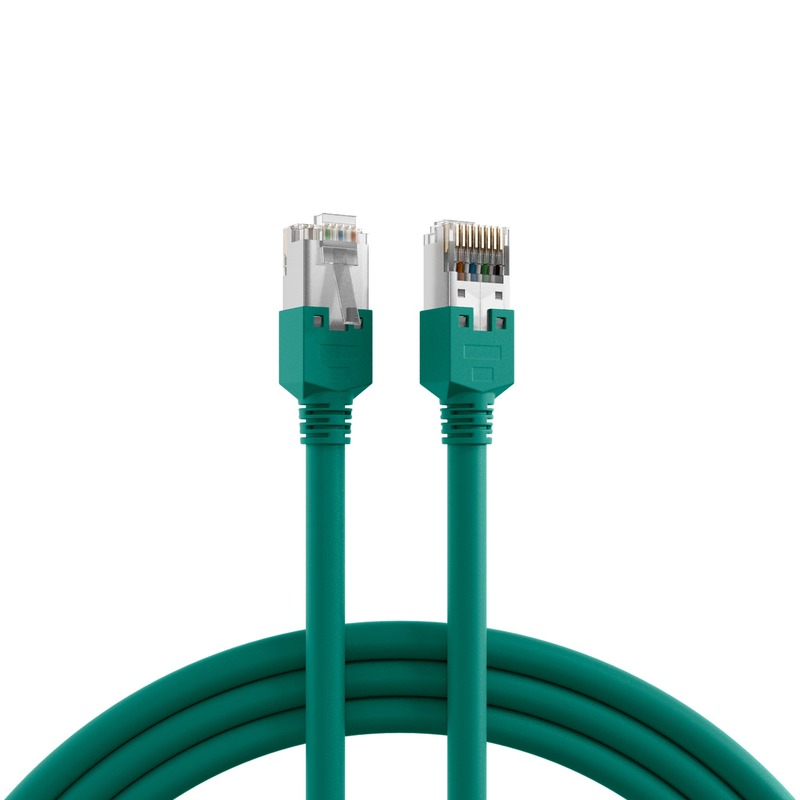

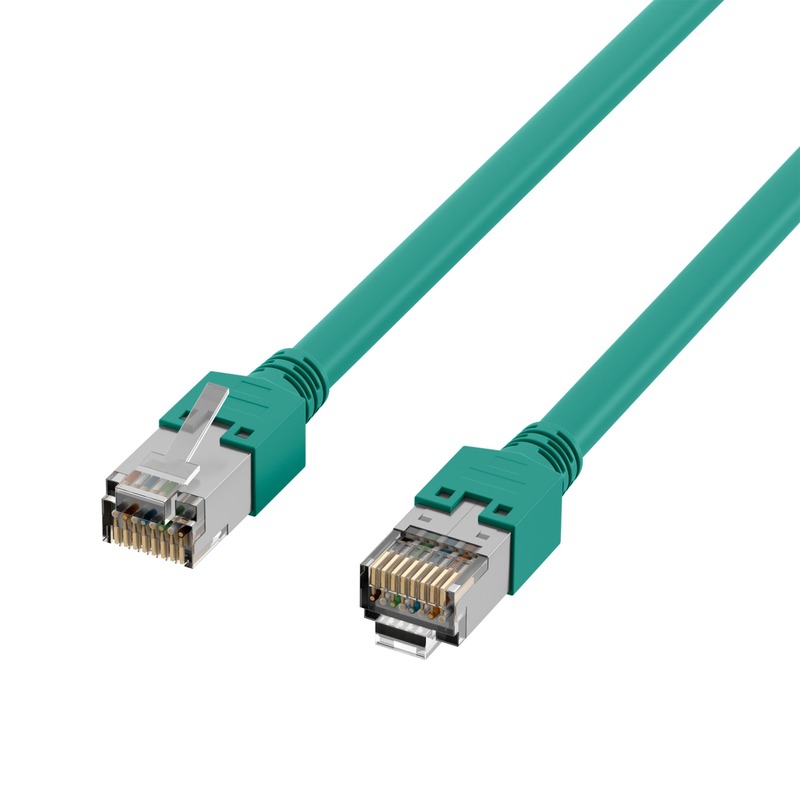

Tento sieťový kábel Cat.5e od EFB-Elektronik podporuje prenos dát až do 2,5 Gbit/s. Tienenie S/UTP spoľahlivo chráni pred rušením a zaisťuje dobrú kvalitu signálu. Keďže ide o dátový kábel Cat.5e, ponúka frekvenčný rozsah až 100 MHz.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Napájanie a pripojenie zariadení pomocou kábla Ě Znižuje námahu pri kladení káblov, pretože dáta a napájanie sa prenášajú cez 4PPoE podľa IEEE802.3bt po jednej linke. 4PPoE podľa IEEE802.3bt je možné použiť len do určitých dĺžok kábla.
Ě Spoľahlivý výkon vášho sieťového pripojenia Í Čistý medený vodič zaisťuje stabilný prenos dát a podporuje konzistentnú kvalitu signálu v typických IT a domácich sieťových aplikáciách.
Popis produktu
Kábel S/UTP LAN ponúka spoľahlivý výkon pri typickom zaťažení EMC. Opletené tienenie znižuje elektromagnetické žiarenie, zvyšuje prevádzkovú spoľahlivosť a zaisťuje stabilné dátové pripojenia v štandardnej sieti. Môže byť použitý v teplotnom rozsahu -20 až 60 °C. Širokú škálu možných aplikácií podporuje polomer ohybu > 20 mm. Dátový kábel má stupeň krytia IP20. Plášť z polyvinylchloridu (PVC) je flexibilný štandardný plášť pre sieťové aplikácie bez špeciálnych protipožiarnych vlastností.
Technické detaily
Ě Cat.5e
Ě Konektor: RJ45 8(8) na RJ45 8(8) s konektormi TM11
Tienenie: S/UTP kábel s 4x2 x AWG26/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Pozlátené kontakty
Ě Plášť: Materiál plášťa z polyvinylchloridu (PVC)
Vonkajší priemer: 5,1 mm
Ě S pripevnenou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1
Stupeň krytia: IP20
Ě S 360° nadstavcom na dáždnik
Párovacie cykly: =750
Značka: EFB-Elektronik
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Napájanie a pripojenie zariadení pomocou kábla Ě Znižuje námahu pri kladení káblov, pretože dáta a napájanie sa prenášajú cez 4PPoE podľa IEEE802.3bt po jednej linke. 4PPoE podľa IEEE802.3bt je možné použiť len do určitých dĺžok kábla.
Ě Spoľahlivý výkon vášho sieťového pripojenia Í Čistý medený vodič zaisťuje stabilný prenos dát a podporuje konzistentnú kvalitu signálu v typických IT a domácich sieťových aplikáciách.
Popis produktu
Kábel S/UTP LAN ponúka spoľahlivý výkon pri typickom zaťažení EMC. Opletené tienenie znižuje elektromagnetické žiarenie, zvyšuje prevádzkovú spoľahlivosť a zaisťuje stabilné dátové pripojenia v štandardnej sieti. Môže byť použitý v teplotnom rozsahu -20 až 60 °C. Širokú škálu možných aplikácií podporuje polomer ohybu > 20 mm. Dátový kábel má stupeň krytia IP20. Plášť z polyvinylchloridu (PVC) je flexibilný štandardný plášť pre sieťové aplikácie bez špeciálnych protipožiarnych vlastností.
Technické detaily
Ě Cat.5e
Ě Konektor: RJ45 8(8) na RJ45 8(8) s konektormi TM11
Tienenie: S/UTP kábel s 4x2 x AWG26/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Pozlátené kontakty
Ě Plášť: Materiál plášťa z polyvinylchloridu (PVC)
Vonkajší priemer: 5,1 mm
Ě S pripevnenou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1
Stupeň krytia: IP20
Ě S 360° nadstavcom na dáždnik
Párovacie cykly: =750
Značka: EFB-Elektronik
| Výkon | príbeh |
| horľavý výstup | podľa IEC60332-1 |
| Vonkajší prechod pre káble | 5,1 mm |
| AWG-Querschnitt | 26/7 |
| Pásmový breit | 100 MHz |
| Belegung | podľa TIA/EIA 568B |
| Prevádzkový/Napäťový napätím | max. 50 V jednosmerného prúdu |
| Biegeradius | >20 mm |
| Einsatzgebiet | Priemyselný Ethernet, Strukturierte Gebäudeverkabelung |
| Einsatzort | Priemyselný Ethernet / Strukturierte Gebäudeverkabelung |
| Farba ochranných tkanín | zelená |
| Geeignet für Schutzart (IP) | IP20 |
| Bezhalogénové | Nie |
| Harmonizovaná norma | EN 50575 |
| Chemicky zložiteľný | Nie |
| Impedancia | 100 ±15 Ω |
| Káblový tvar | kolo |
| Konštrukcia káblov | 4x2 |
| Typ kábla | S/UTP |
| Typ kábla od výrobcu | Dätwyler CU 5502 flex |
| Kategória | 5e |
| Knickschutztülle | nalepený |
| Kontakty | Vergoldet |
| Dlhopisový odtlačok | Nie |
| Leitermaterial | Kupfer |
| Leiterwiderstand DC | 113 Ω/km |
| Mantel-Farbe | zelená |
| Materiál krbu | Polyvinylchlorid (PVC) |
| Materiál rímsy | Polyvinylchlorid (PVC) |
| NVP-Wert | 76 % |
| Ochranný list | Nie |
| Ozónom ponechaný | Nie |
| Pinbelegung | 1:1 |
| Skúšobný rozsah | 1000 (V DC, 1 min) Ader/Ader a Ader/Schirm |
| Rasthebelschutz | Nie |
| Schirmcontaktierung | 360° úhlopriečka obrazovky |
| Rozširujúci sa stav | 225 Ω/km |
| Steckertyp | TM11 |
| Spojovacie vlákno | IEC 60603-7-3 |
| Typ spojovacieho prvku Prípojka 1 | RJ45 8(8) |
| Typ spojovacieho prvku Prípojka 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Teplotný rozsah | -20 – 60 °C |
| Teplotný priestor (prevádzka) | -20 – 60 °C |
| Temperaturbereich (Inštalácia) | 0 – 50 °C |
| Preťaženie | 2,5 Gbit |
| Schválené UL | Nie |
| UV certifikácia | Nie |
| Verkabelungs Standard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
This Cat.5e network cable from EFB-Elektronik supports data transfers up to 2.5Gbit. S/UTP shielding reliably protects against interference and ensures good signal quality. Because it is a Cat.5e data cable, it offers a frequency range of up to 100MHz.
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Power and connect devices via a cable Í reduces cabling effort because data and power are transmitted via 4PPoE to IEEE802.3bt on a single line. 4PPoE according to IEEE802.3bt can only be used up to certain cable lengths.
Ì Reliable performance for your network connection Í the pure copper conductor material ensures stable data transmission and supports consistent signal quality in typical IT and home network applications.
Product Description
The S/UTP LAN cable offers reliable performance under typical EMC loads. The braided shield reduces electromagnetic radiation, increases operational reliability and ensures stable data connections in the standard network. It can be used in a temperature range of -20 Í 60 øC. The wide range of possible applications is supported by the bending radius of >20 mm. The data cable has an IP20 rating. The polyvinyl chloride (PVC) jacket is a flexible standard jacket for network applications, without special fire protection properties.
Technical details
Ì Cat.5e
Ì Connector: RJ45 8(8) to RJ45 8(8) with TM11 connectors
Ì Shielding: S/UTP cable with 4x2 x AWG26/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
Ì Gold-plated contacts
Ì Sheath: Polyvinyl chloride (PVC) sheath material
Ì Outer diameter: 5.1 mm
Ì With an attached anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1
Ì Degree of protection: IP20
Ì With a 360ø umbrella attachment
Ì Mating cycles: =750
Ì Brand: EFB-Elektronik
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Power and connect devices via a cable Í reduces cabling effort because data and power are transmitted via 4PPoE to IEEE802.3bt on a single line. 4PPoE according to IEEE802.3bt can only be used up to certain cable lengths.
Ì Reliable performance for your network connection Í the pure copper conductor material ensures stable data transmission and supports consistent signal quality in typical IT and home network applications.
Product Description
The S/UTP LAN cable offers reliable performance under typical EMC loads. The braided shield reduces electromagnetic radiation, increases operational reliability and ensures stable data connections in the standard network. It can be used in a temperature range of -20 Í 60 øC. The wide range of possible applications is supported by the bending radius of >20 mm. The data cable has an IP20 rating. The polyvinyl chloride (PVC) jacket is a flexible standard jacket for network applications, without special fire protection properties.
Technical details
Ì Cat.5e
Ì Connector: RJ45 8(8) to RJ45 8(8) with TM11 connectors
Ì Shielding: S/UTP cable with 4x2 x AWG26/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
Ì Gold-plated contacts
Ì Sheath: Polyvinyl chloride (PVC) sheath material
Ì Outer diameter: 5.1 mm
Ì With an attached anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1
Ì Degree of protection: IP20
Ì With a 360ø umbrella attachment
Ì Mating cycles: =750
Ì Brand: EFB-Elektronik
| Ausführung | geschirmt |
| Ausführung flammwidrig | nach IEC60332-1 |
| Außendurchmesser des Kabels | 5,1 mm |
| AWG-Querschnitt | 26/7 |
| Bandbreite | 100MHz |
| Belegung | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Biegeradius | >20 mm |
| Einsatzgebiet | Industrial Ethernet, Strukturierte Gebäudeverkabelung |
| Einsatzort | Industrial Ethernet / Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle | grün |
| Geeignet für Schutzart (IP) | IP20 |
| Halogenfrei | Nein |
| Harmonisierte Norm | EN 50575 |
| Chemisch beständig | Nein |
| Impedanz | 100 ±15 Ω |
| Kabelform | rund |
| Kabelkonstruktion | 4x2 |
| Kabeltyp | S/UTP |
| Kabeltyp nach Hersteller | Dätwyler CU 5502 flex |
| Kategorie | 5e |
| Knickschutztülle | aufgesteckt |
| Kontakte | Vergoldet |
| Längenaufdruck | Nein |
| Leitermaterial | Kupfer |
| Leiterwiderstand DC | 113 Ω/km |
| Mantel-Farbe | grün |
| Mantelmaterial | Polyvinylchlorid (PVC |
| Mantel-Material | Polyvinylchlorid (PVC) |
| NVP-Wert | 76 % |
| Ölbeständig | Nein |
| Ozon beständig | Nein |
| Pinbelegung | 1:1 |
| Prüfspannung | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz | Nein |
| Schirmkontaktierung | 360° Schirmbefestigung |
| Schleifenwiderstand | 225 Ω/km |
| Steckertyp | TM11 |
| Steckverbinder | IEC 60603-7-3 |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Temperaturbereich | -20 – 60 °C |
| Temperaturbereich (Betrieb) | -20 – 60 °C |
| Temperaturbereich (Installation) | 0 – 50 °C |
| Übertragung | 2,5Gbit |
| UL approbiert | Nein |
| UV beständig | Nein |
| Verkabelungsstandard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
Kategória
cat. 5e / class D 100MHz / 1000 BASE-T
Tienenie
SF/UTP
Materiál vodiča
meď
Zapojenie
1:1 podľa EIA / TIA 568
LSOH/LSZH bezhalogénový
nie
Vhodný do exteriéru
nie
Uhlový konektor/konektory
nie
Slim / Plochý
Nie
Certifikovaný kábel
nie
