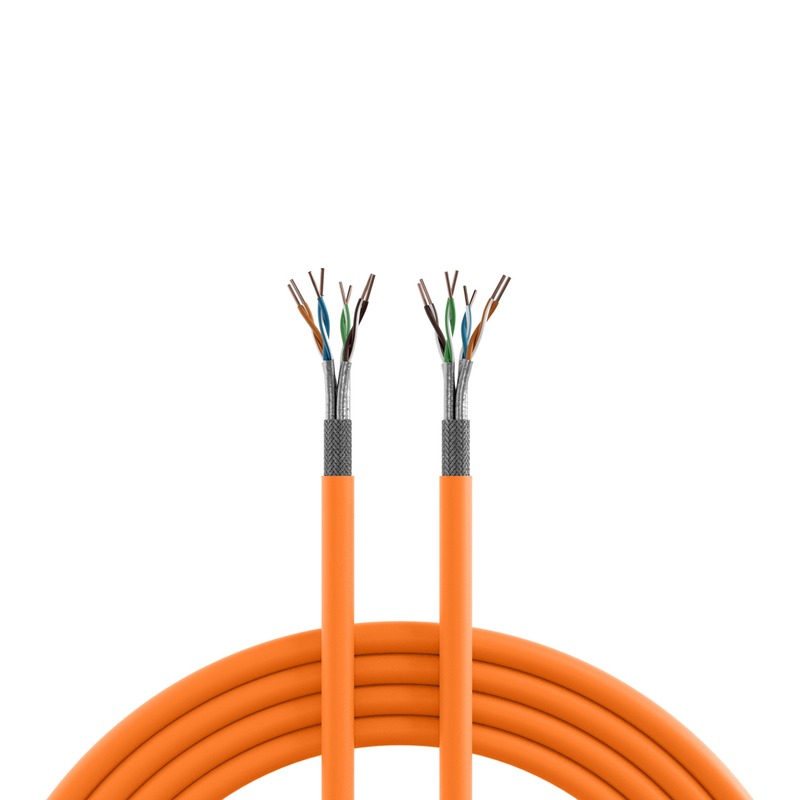

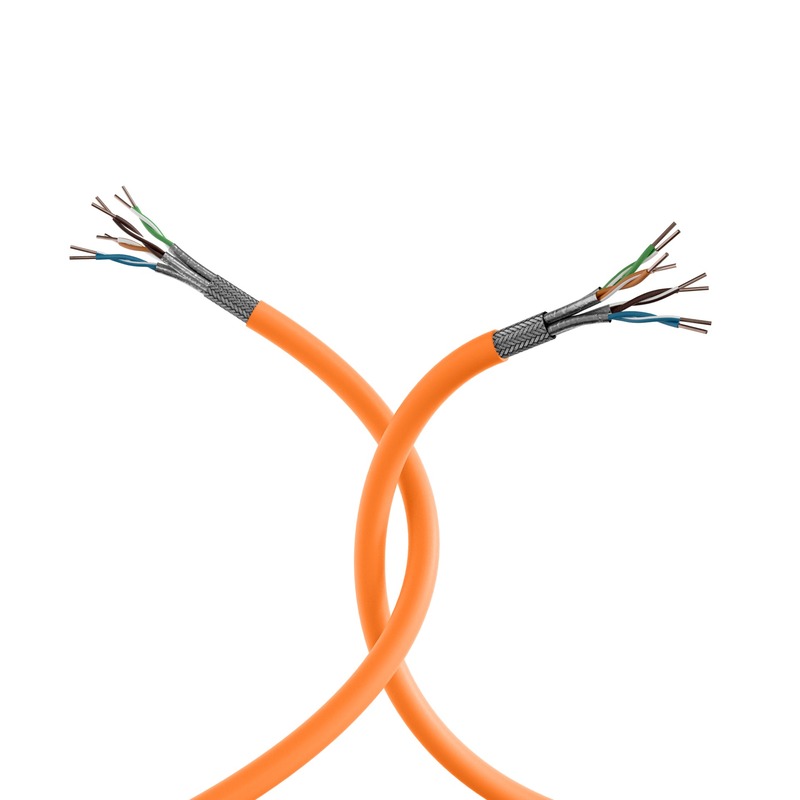

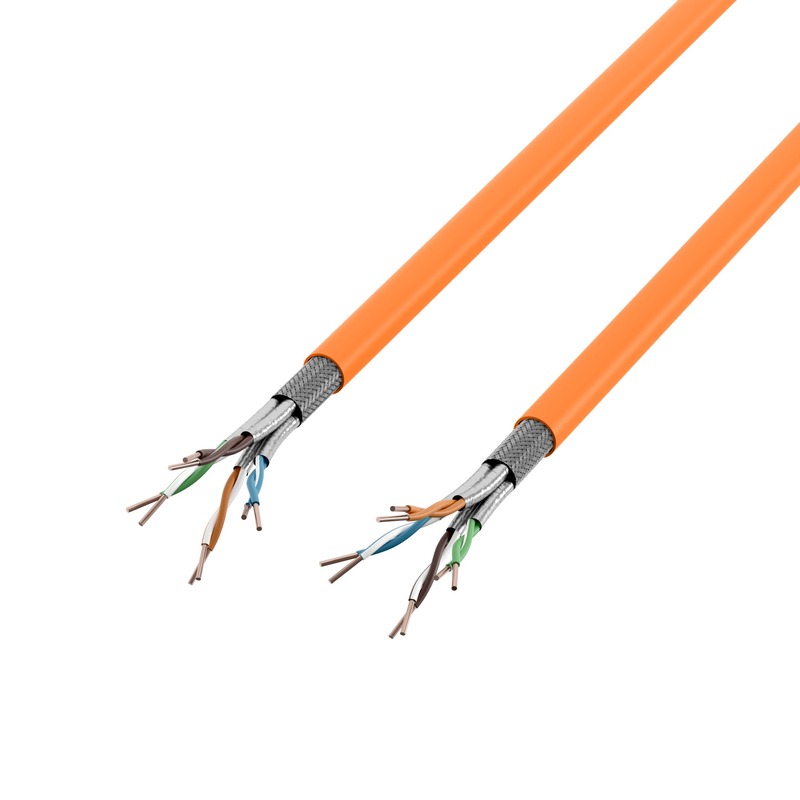

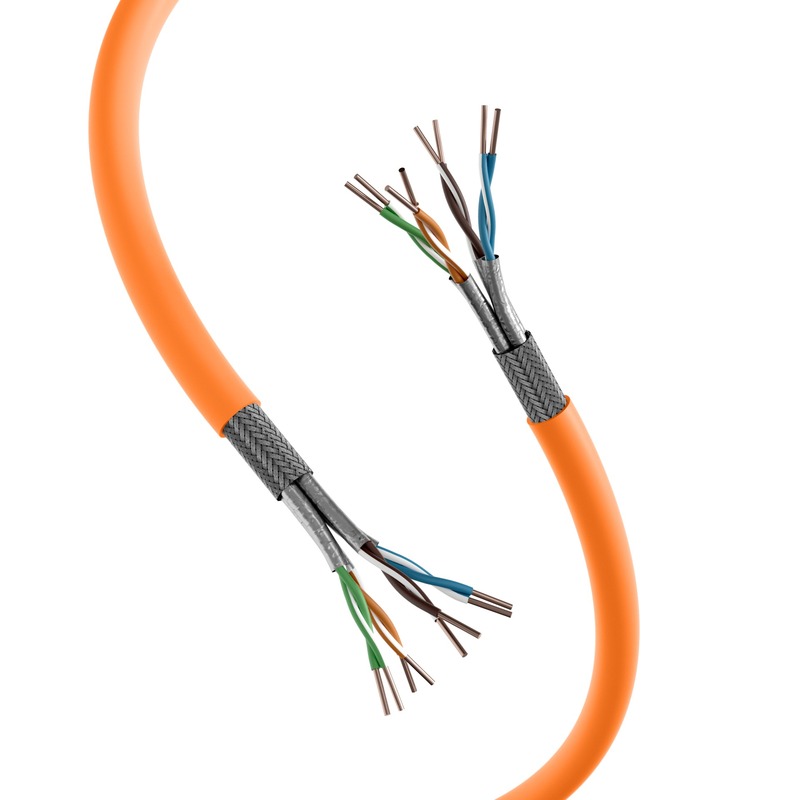

Inštalačný kábel INFRALAN© MK7100.x-CPR s certifikátom Delta je konštruovaný pre prenosy do 1200 MHz a svojimi elektrickými prenosovými vlastnosťami prekračuje požiadavky kategórie 7A. Je vhodný pre štruktúrovanú kabeláž triedy E, EA, F a FA podľa normy ISO/IEC 11801 (AMD 2:2009) resp. EN 50173-1 (2009). Krútené páry sú chránené pred rušením tieniacou fóliou (PiMF) a úplným tienením. Táto vynikajúca ochrana tiež zabraňuje vyžarovaniu signálov z káblov. Tienenie zaisťuje súlad s emitovanými rušeniami podľa triedy B normy EN 55022 a odolnosť voči rušeniu podľa normy EN 55024. Spletenie krútených párov je optimalizované tak, aby sa minimalizovalo skreslenie oneskorenia medzi pármi pri čo najväčšom presluchu (crosstalk). S týmto káblom sú možné prenosové rýchlosti až 10 GBit podľa normy IEEE 802.3.
| Ader-izolácia | Pena-Skin-PE |
| Ader-Kenzgeichnung | Farbe |
| Armierung | ohne |
| AWG-Querschnitt | 22/1 |
| Prevádzková kapacita | 43 pF/km |
| Polomer behardu (dynamický) | 40 mm |
| Biegeradius (štatický) | 4 x n. l. |
| Smernica/Vyhlásenie | Smernica RoHS 2011/65/EÚ |
| Eurotrieda | B2Ca |
| Flammwidrig | podľa EN 60332-1 |
| Bezhalogénové | podľa EN 60754-1/2 |
| Bezhalogénové podľa EN 50267-2-2 | Nie |
| Bezhalogénové podľa EN 60754-1/2 | Ja |
| Harmonizovaná norma | EN 50575 |
| Štandardné inštalácie | EN 50174 |
| Izolácia s širšou odolnosťou (500 V) | ≥ 2000 MOhm/km |
| Kábel | EN 50288-4-1 1200, IEC 61156-6 |
| Silikónový kábel | Ja |
| Kábelaufbau | S/FTP |
| Typ kábla | EFB Cat.7A S/FTP 1200 AWG22 B2ca |
| Kategória | 7A |
| Tlmič kvapalín | ≤ 85 dB |
| Typ tlmenia rázov | Typ 1 |
| Leiterdurchmesser | 0,62 mm |
| Leiter-Durchmesser | 0,62 mm |
| Leiter-Klasse | Kl.1 = vsuvný |
| Leiter-Material | Cu, zinok |
| Materiál krbu | FRNC-B |
| Materiál rímsy | FRNC-B |
| Max. frekvencia | 1200 MHz |
| NVP-Wert | 78 % |
| PoE | podľa IEEE802.3af PoE, podľa IEEE802.3at PoE+, podľa IEEE802.3bt 4PPoE |
| Kontrolný rozsah DC, 1 min | 1000 V |
| Raucharm | podľa EN 61034 |
| Rauchar podľa EN 61034-2 | Ja |
| Obrazec o rozptyľovači | Folie |
| Platba o poplatku | Geflecht |
| Rozširujúci sa stav | 143,4 Ohm/km |
| Klenota triedy trénera. EN50174-2 | D |
| Prepravné normy | IEEE 802.3 10 Mbit až 10 Gbit |
| UV certifikácia | Nie |
| Verejné štandardy | EN 50173-1, ISO/IEC 11801 |
| Verseilelem | Paare |
| Rozšírenie wellenstandu | 100 ± 5 ohmov |
| Širšie slnečné symetrie | 3 % |
| Zul. Kabelaußentemperatur, fest verlegt | -20 – 60 °C |
| Zul. Kabelaußentemperatur, v Bewegung | -20 – 50 °C |
| Zul. Kabelaußentemperatur, Lagerung | -20 – 60 °C |
The Delta certified INFRALAN© installation cable MK7100.x-CPR is constructed for transmissions up to 1200 MHz and exceeds with the electrical transmission properties the requirements of the category 7A. Suitable for structured cabling of Class E, EA, F and FA according to ISO/IEC 11801 (AMD 2:2009) resp. EN 50173-1 (2009). The twisted pairs are protected against interferences with a shielding foil (PiMF) and a total shielding. This excellent protection also prevents the radiation of signals out of the cables. The shielding ensures the compliance of emitted interferences according to class B EN 55022 and the interference resistance according to EN 55024. The stranding of the twisted pairs is optimized so that the delay skew between the pairs at the greatest possible uncoupling (crosstalk) is minimun. With this cable transmission rates up to 10 GBit according to IEEE 802.3 are possible.
| Ader-Isolation | Foam-Skin-PE |
| Ader-Kennzeichnung | Farbe |
| Armierung | ohne |
| AWG-Querschnitt | 22/1 |
| Betriebskapazität | 43 pF/km |
| Biegeradius (dynamisch) | 40 mm |
| Biegeradius (statisch) | 4 x AD |
| Direktive/Verordnung | RoHS 2011/65/UE |
| Euroklasse | B2ca |
| Flammwidrig | nach EN 60332-1 |
| Halogenfrei | nach EN 60754-1/2 |
| Halogenfrei nach EN 50267-2-2 | Nein |
| Halogenfrei nach EN 60754-1/2 | Ja |
| Harmonisierte Norm | EN 50575 |
| Installationsstandard | EN 50174 |
| Isolationswiderstand (500V) | ≥ 2000 MOhm/km |
| Kabel | EN 50288-4-1 1200, IEC 61156-6 |
| Kabel silikonfrei | Ja |
| Kabelaufbau | S/FTP |
| Kabeltyp | EFB Cat.7A S/FTP 1200 AWG22 B2ca |
| Kategorie | 7A |
| Kopplungsdämpfung | ≤ 85 dB |
| Kopplungsdämpfung Typ | Typ 1 |
| Leiterdurchmesser | 0,62 mm |
| Leiter-Durchmesser | 0,62 mm |
| Leiter-Klasse | Kl.1 = eindrähtig |
| Leiter-Material | Cu, verzinnt |
| Mantelmaterial | FRNC-B |
| Mantel-Material | FRNC-B |
| Max. Frequenz | 1200 MHz |
| NVP-Wert | 78 % |
| PoE | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min | 1000 V |
| Raucharm | nach EN 61034 |
| Raucharm nach EN 61034-2 | Ja |
| Schirm über Verseilelement | Folie |
| Schirm über Verseilung | Geflecht |
| Schleifenwiderstand | 143,4 Ohm/km |
| Trennklasse gem. EN50174-2 | D |
| Übertragungsstandards | IEEE 802.3 10Mbit bis 10Gbit |
| UV beständig | Nein |
| Verkabelungsstandards | EN 50173-1, ISO/IEC 11801 |
| Verseilelement | Paare |
| Wellenwiderstand | 100 ± 5 Ohm |
| Widerstandsunsymmetrie | 3 % |
| Zul. Kabelaußentemperatur, fest verlegt | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung | -20 – 50 °C |
| Zul. Kabelaußentemperatur, Lagerung | -20 – 60 °C |
