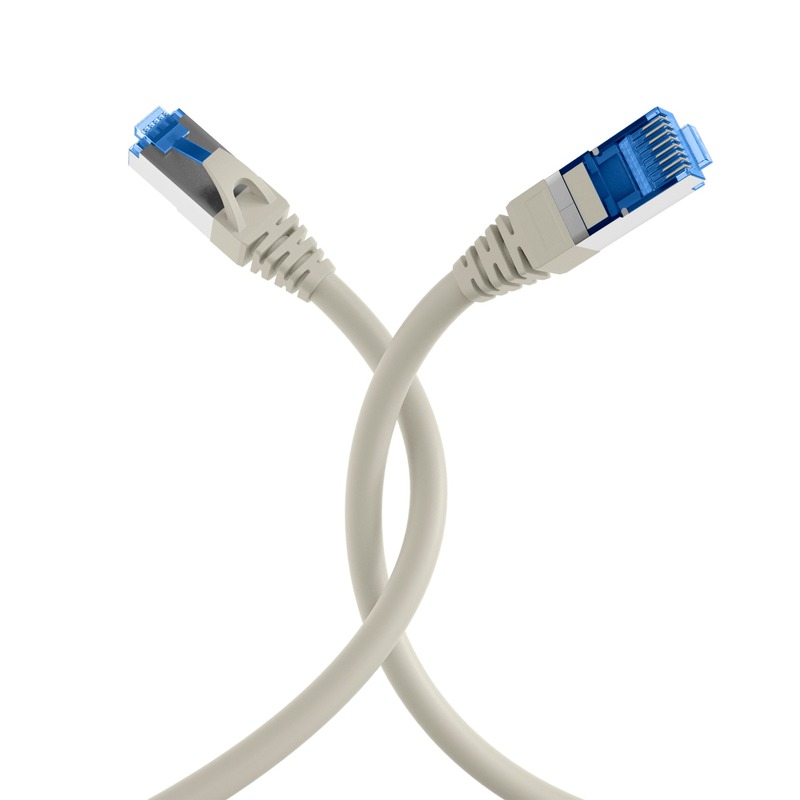

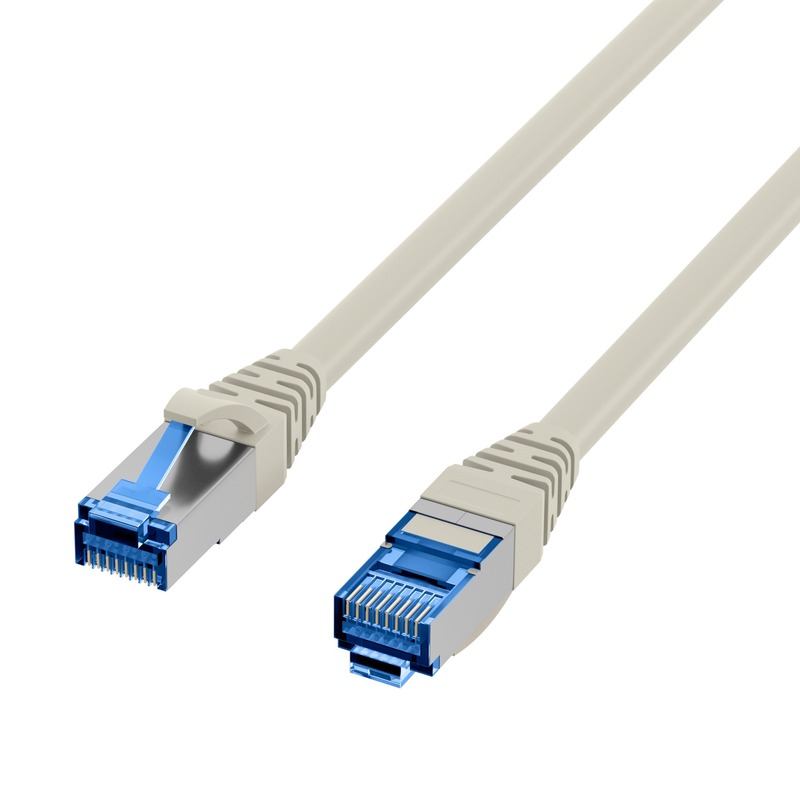

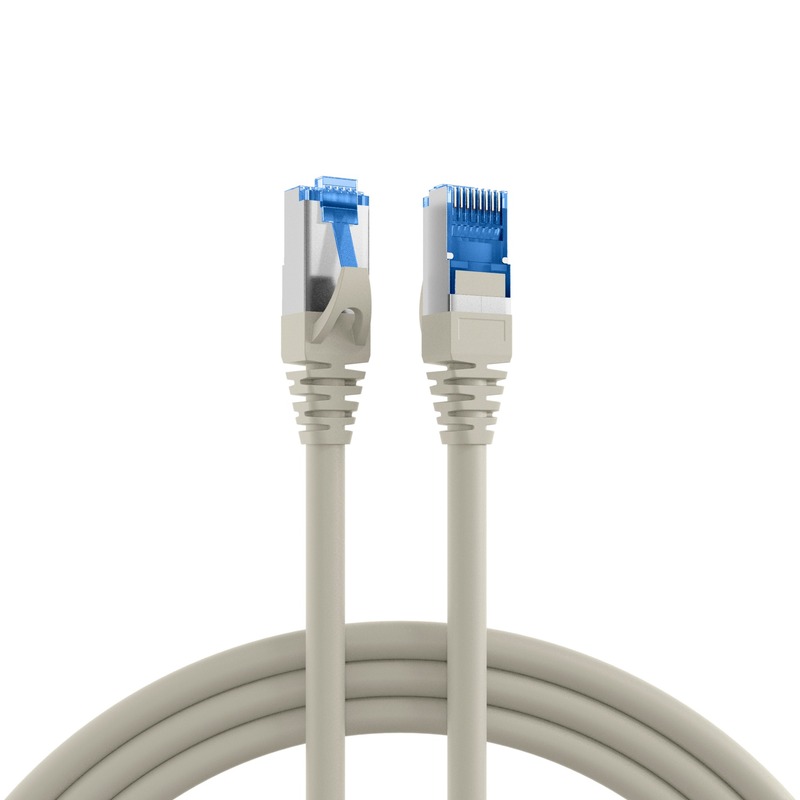

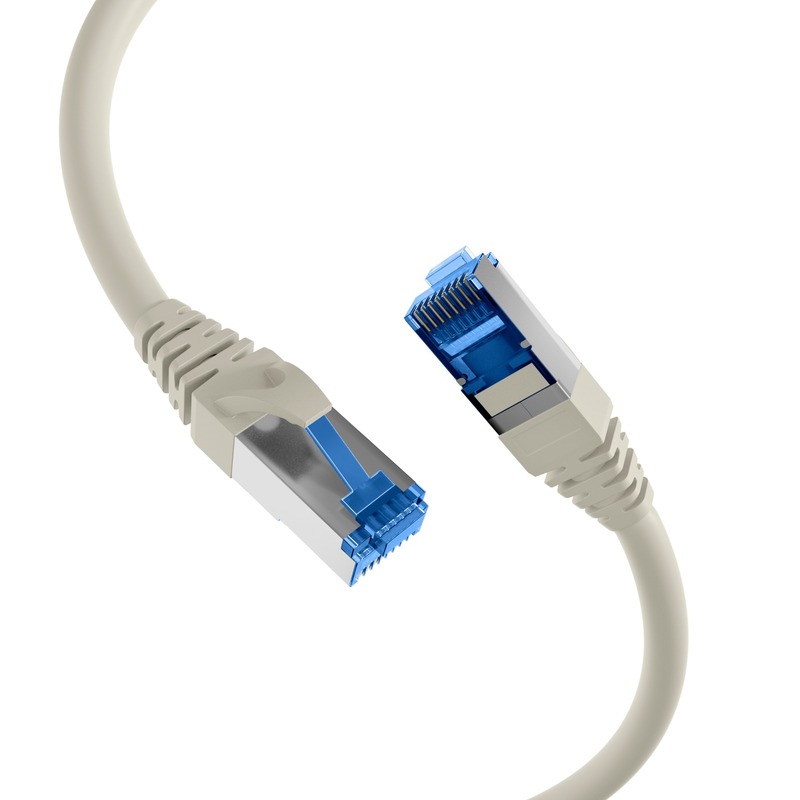

Tento LAN kábel Cat.6A (TIA) od EFB-Elektronik podporuje prenos dát až do 10 Gbit/s. Tienenie S/FTP spoľahlivo chráni pred rušením a zaisťuje dobrú kvalitu signálu. Keďže ide o ethernetový kábel Cat.6A (TIA), ponúka frekvenčný rozsah až 500 MHz, čo zaisťuje vysoký výkon prenosu dát.
Ě Zvýšená odolnosť voči rušeniu v elektromagneticky nabitých prostrediach Í Dvojité tienenie (S/FTP) zlepšuje rezervu EMC, znižuje náchylnosť na žiarenie a stabilizuje prenos pri paralelnom vedení káblov.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Napájanie a pripojenie koncových zariadení pomocou jedného kábla Ě Znižuje námahu pri kabeláži, pretože dáta a napájanie sa prenášajú cez 4PPoE podľa IEEE802.3bt po jednej linke (menej napájacích zdrojov/zásuviek, rýchlejšia inštalácia).
Popis produktu
Dátový kábel S/FTP má dvojité tienenie, ktoré účinne znižuje elektromagnetické rušenie. Môže byť použitý v teplotnom rozsahu -20 až 75 °C. Širokú škálu možných aplikácií podporuje polomer ohybu > 31 mm. Prepojovací kábel má stupeň krytia IP20. Plášť z polyvinylchloridu (PVC) je flexibilný štandardný plášť pre sieťové aplikácie bez špeciálnych protipožiarnych vlastností.
Technické detaily
Ě Kat. 6A (TIA)
Ě Konektor: RJ45 8(8) na RJ45 8(8) s modrými konektormi RJ45
Tienenie: S/FTP kábel s 4x2 x AWG26/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Schválené UL
Pozlátené kontakty
Ě Plášť: Materiál plášťa z polyvinylchloridu (PVC)
Vonkajší priemer: 6,5 mm
Ě So vstrekovanou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1
Stupeň krytia: IP20
Ě S presným kontaktom na obrazovke
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Značka: EFB-Elektronik
Ě Zvýšená odolnosť voči rušeniu v elektromagneticky nabitých prostrediach Í Dvojité tienenie (S/FTP) zlepšuje rezervu EMC, znižuje náchylnosť na žiarenie a stabilizuje prenos pri paralelnom vedení káblov.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Napájanie a pripojenie koncových zariadení pomocou jedného kábla Ě Znižuje námahu pri kabeláži, pretože dáta a napájanie sa prenášajú cez 4PPoE podľa IEEE802.3bt po jednej linke (menej napájacích zdrojov/zásuviek, rýchlejšia inštalácia).
Popis produktu
Dátový kábel S/FTP má dvojité tienenie, ktoré účinne znižuje elektromagnetické rušenie. Môže byť použitý v teplotnom rozsahu -20 až 75 °C. Širokú škálu možných aplikácií podporuje polomer ohybu > 31 mm. Prepojovací kábel má stupeň krytia IP20. Plášť z polyvinylchloridu (PVC) je flexibilný štandardný plášť pre sieťové aplikácie bez špeciálnych protipožiarnych vlastností.
Technické detaily
Ě Kat. 6A (TIA)
Ě Konektor: RJ45 8(8) na RJ45 8(8) s modrými konektormi RJ45
Tienenie: S/FTP kábel s 4x2 x AWG26/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Schválené UL
Pozlátené kontakty
Ě Plášť: Materiál plášťa z polyvinylchloridu (PVC)
Vonkajší priemer: 6,5 mm
Ě So vstrekovanou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1
Stupeň krytia: IP20
Ě S presným kontaktom na obrazovke
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Značka: EFB-Elektronik
| Výkon | príbeh |
| horľavý výstup | podľa IEC60332-1 |
| Vonkajší prechod pre káble | 6,5 mm |
| AWG-Querschnitt | 26/7 |
| Pásmový breit | 500 MHz |
| Belegung | podľa TIA/EIA 568B |
| Prevádzkový/Napäťový napätím | max. 50 V jednosmerného prúdu |
| Biegeradius | >31 mm |
| Einsatzgebiet | Priemyselný Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Einsatzort | Priemyselný Ethernet / Rechenzentrum / Strukturierte Gebäudeverkabelung |
| Farba ochranných tkanín | šedý |
| Geeignet für Schutzart (IP) | IP20 |
| Bezhalogénové | Nie |
| Harmonizovaná norma | EN 50575 |
| Chemicky zložiteľný | Nie |
| Impedancia | 100 ±15 Ω |
| Izolácieširší stand | 100 MΩ |
| Káblový odtlačok | E132276-C (UL) CM 75° 4PR 26AWG CSA LL64151-C CMG 75°C FT4 Cat.6(A) SSTP PATCH CABLE |
| Káblový tvar | kolo |
| Konštrukcia káblov | 4x2 |
| Typ kábla | S/FTP |
| Kategória | 6A (TIA) |
| Knickschutztülle | angespritzt |
| Kontakty | Vergoldet |
| Kontaktná osoba | 30 mΩ |
| Dlhopisový odtlačok | Nie |
| Leitermaterial | Kupfer |
| Leiterwiderstand DC | 142 Ω/km |
| Mantel-Farbe | šedý |
| Materiál krbu | Polyvinylchlorid (PVC) |
| Materiál rímsy | Polyvinylchlorid (PVC) |
| Ochranný list | Nie |
| Ozónom ponechaný | Nie |
| Pinbelegung | 1:1 |
| Skúšobný rozsah | 1000 (V DC, 1 min) Ader/Ader a Ader/Schirm |
| Rasthebelschutz | Ja |
| Schirmcontaktierung | Kontakt na bankový účet |
| Rozširujúci sa stav | 284 Ω/km |
| Steckertyp | RJ45 Štandardný modrý |
| Zväzok | IEC 60603-7-51 |
| Typ spojovacieho prvku Prípojka 1 | RJ45 8(8) |
| Typ spojovacieho prvku Prípojka 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1,5 A |
| Teplotný rozsah | -20 – 75 °C |
| Teplotný priestor (prevádzka) | -25 – 60 °C |
| Temperaturbereich (Inštalácia) | -10 – 50 °C |
| Teplotný priestor (skladovanie) | -25 – 70 °C |
| Preťaženie | 10 Gbit/s |
| Schválené UL | Ja |
| UV certifikácia | Nie |
| Verkabelungs Standard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
This Cat.6A (TIA) LAN cable from EFB-Elektronik supports data transfers up to 10Gbit. S/FTP shielding reliably protects against interference and ensures good signal quality. Since it is a Cat.6A (TIA) Ethernet cable, it offers a frequency range of up to 500MHz, which provides high data transmission performance.
Ì Increase interference immunity in electromagnetically charged environments Í double shielding (S/FTP) improves EMC reserve, reduces susceptibility to radiation and stabilizes transmission in parallel cable routing.
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Power and connect end devices via one cable Í reduces cabling effort because data and power are transmitted via 4PPoE according to IEEE802.3bt on one line (fewer power supplies/sockets, faster installation).
Product Description
The S/FTP data cable has a double shield, which effectively reduces electromagnetic interference. It can be used in a temperature range of -20 Í 75 øC. The wide range of possible applications is supported by the bending radius of >31 mm. The patch cable has an IP20 rating. The polyvinyl chloride (PVC) jacket is a flexible standard jacket for network applications, without special fire protection properties.
Technical details
Ì Cat.6A (TIA)
Ì Connector: RJ45 8(8) to RJ45 8(8) with blue RJ45 connectors
Ì Shielding: S/FTP cable with 4x2 x AWG26/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
Ì UL approved
Ì Gold-plated contacts
Ì Sheath: Polyvinyl chloride (PVC) sheath material
Ì Outer diameter: 6.5 mm
Ì With an injected anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1
Ì Degree of protection: IP20
Ì With a punctual screen contact
Ì With locking lever protection
Ì Mating cycles: =750
Ì Brand: EFB-Elektronik
Ì Increase interference immunity in electromagnetically charged environments Í double shielding (S/FTP) improves EMC reserve, reduces susceptibility to radiation and stabilizes transmission in parallel cable routing.
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Power and connect end devices via one cable Í reduces cabling effort because data and power are transmitted via 4PPoE according to IEEE802.3bt on one line (fewer power supplies/sockets, faster installation).
Product Description
The S/FTP data cable has a double shield, which effectively reduces electromagnetic interference. It can be used in a temperature range of -20 Í 75 øC. The wide range of possible applications is supported by the bending radius of >31 mm. The patch cable has an IP20 rating. The polyvinyl chloride (PVC) jacket is a flexible standard jacket for network applications, without special fire protection properties.
Technical details
Ì Cat.6A (TIA)
Ì Connector: RJ45 8(8) to RJ45 8(8) with blue RJ45 connectors
Ì Shielding: S/FTP cable with 4x2 x AWG26/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
Ì UL approved
Ì Gold-plated contacts
Ì Sheath: Polyvinyl chloride (PVC) sheath material
Ì Outer diameter: 6.5 mm
Ì With an injected anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1
Ì Degree of protection: IP20
Ì With a punctual screen contact
Ì With locking lever protection
Ì Mating cycles: =750
Ì Brand: EFB-Elektronik
| Ausführung | geschirmt |
| Ausführung flammwidrig | nach IEC60332-1 |
| Außendurchmesser des Kabels | 6,5 mm |
| AWG-Querschnitt | 26/7 |
| Bandbreite | 500MHz |
| Belegung | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Biegeradius | >31 mm |
| Einsatzgebiet | Industrial Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Einsatzort | Industrial Ethernet / Rechenzentrum / Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle | grau |
| Geeignet für Schutzart (IP) | IP20 |
| Halogenfrei | Nein |
| Harmonisierte Norm | EN 50575 |
| Chemisch beständig | Nein |
| Impedanz | 100 ±15 Ω |
| Isolationswiderstand | 100 MΩ |
| Kabelaufdruck | E132276-C (UL) CM 75° 4PR 26AWG CSA LL64151-C CMG 75°C FT4 Cat.6(A) SSTP PATCH CORD |
| Kabelform | rund |
| Kabelkonstruktion | 4x2 |
| Kabeltyp | S/FTP |
| Kategorie | 6A (TIA) |
| Knickschutztülle | angespritzt |
| Kontakte | Vergoldet |
| Kontaktwiderstand | 30 mΩ |
| Längenaufdruck | Nein |
| Leitermaterial | Kupfer |
| Leiterwiderstand DC | 142 Ω/km |
| Mantel-Farbe | grau |
| Mantelmaterial | Polyvinylchlorid (PVC |
| Mantel-Material | Polyvinylchlorid (PVC) |
| Ölbeständig | Nein |
| Ozon beständig | Nein |
| Pinbelegung | 1:1 |
| Prüfspannung | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz | Ja |
| Schirmkontaktierung | Punktueller Schirmkontakt |
| Schleifenwiderstand | 284 Ω/km |
| Steckertyp | RJ45 Standard blau |
| Steckverbinder | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1,5 A |
| Temperaturbereich | -20 – 75 °C |
| Temperaturbereich (Betrieb) | -25 – 60 °C |
| Temperaturbereich (Installation) | -10 – 50 °C |
| Temperaturbereich (Lagerung) | -25 – 70 °C |
| Übertragung | 10Gbit |
| UL approbiert | Ja |
| UV beständig | Nein |
| Verkabelungsstandard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
Kategória
cat. 6a / class E 500MHz / 10G BASE-T
Tienenie
S/FTP (PiMF)
Dĺžka
1m
Farba
sivá
Materiál vodiča
meď
Predlžovací
nie
Zapojenie
1:1 podľa EIA / TIA 568
LSOH/LSZH bezhalogénový
nie
Vhodný do exteriéru
nie
Uhlový konektor/konektory
nie
Slim / Plochý
Nie
Certifikovaný kábel
nie
Flexibilný
nie
Montáž na panel
nie
Ochrana západky konektora
áno
Typ vodiča
lanko
