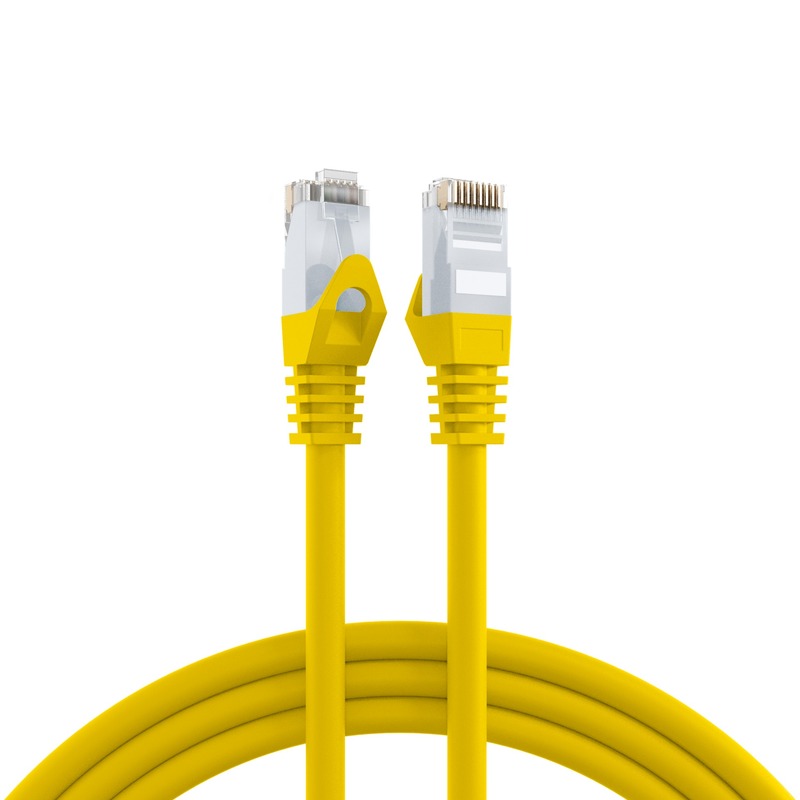

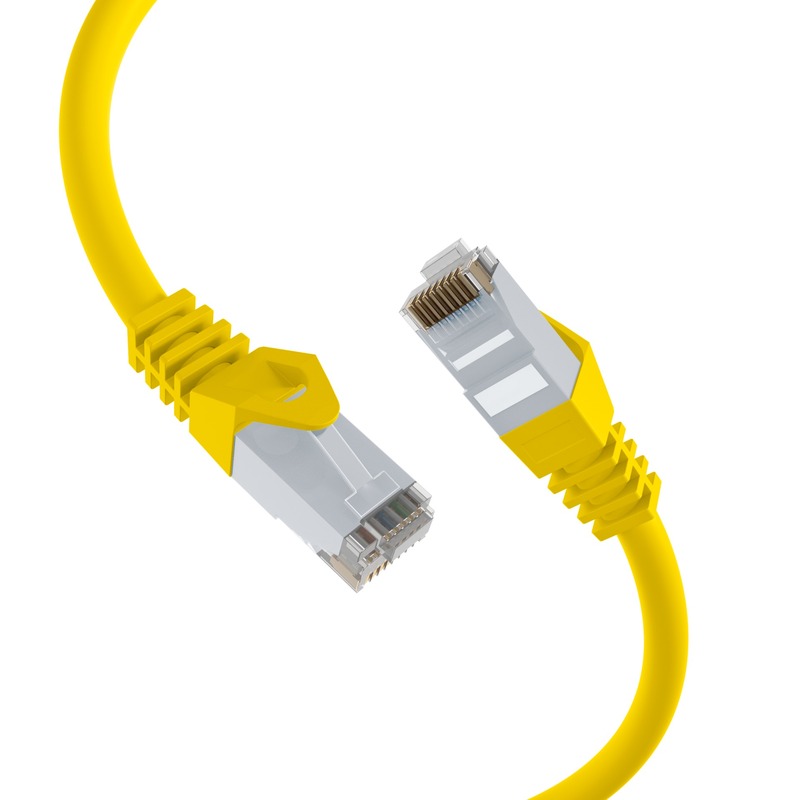

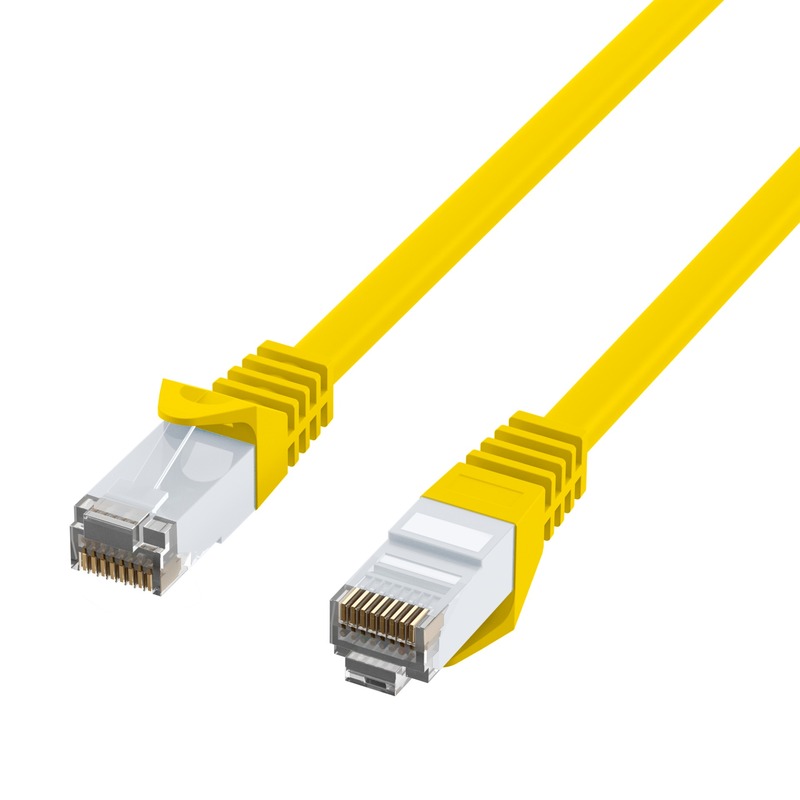

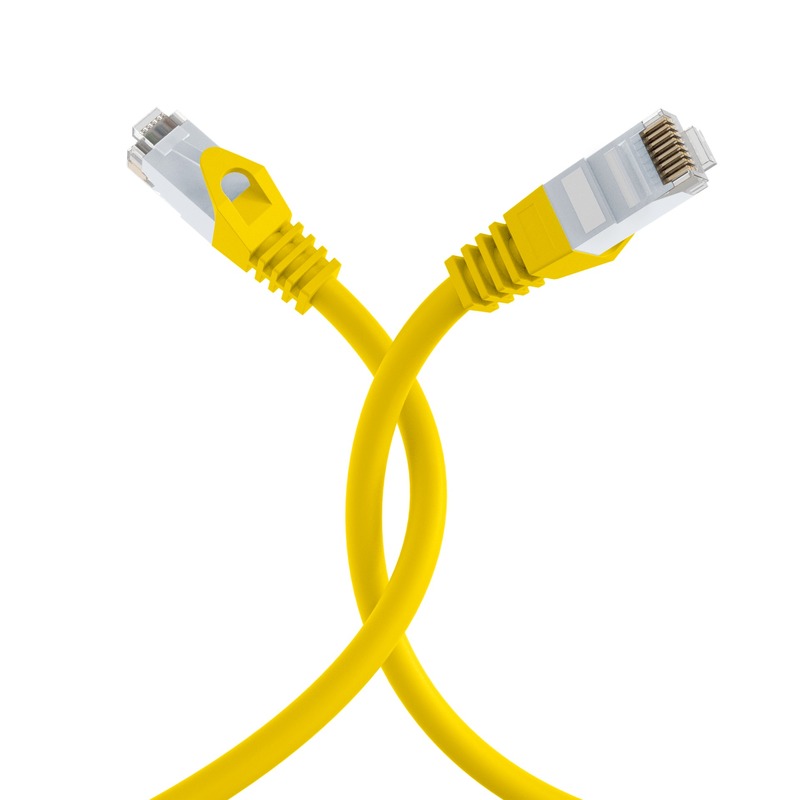

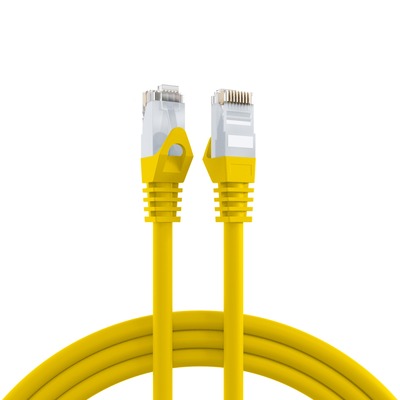

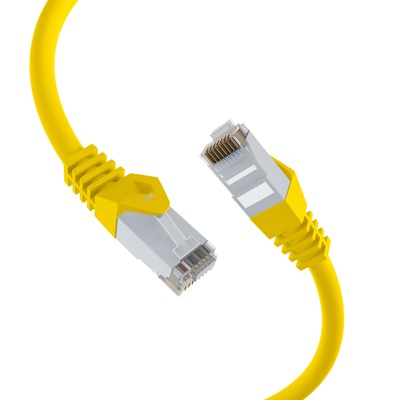

Sieťový kábel Cat.6 od spoločnosti EFB-Elektronik podporuje prenos dát až do 5 Gbit/s. Keďže ide o sieťový kábel Cat.6, ponúka frekvenčný rozsah až 250 MHz, čo zaisťuje vysoký výkon prenosu dát.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Zvýšená bezpečnosť v prípade požiaru Í Nízka tvorba dymu podľa normy IEC61034 pomáha udržiavať únikové cesty v prípade požiaru s čo najnižším obsahom dymu a bezhalogénové materiály podľa normy IEC60754-2 znižujú tvorbu korozívnych plynov.
Ě Zabezpečenie spoľahlivých 5 gigabitových pripojení Í Pozlátené kontaktné povrchy znižujú kontaktný odpor a koróziu kontaktov, čo podporuje kvalitu signálu a tým stabilný prenos s rýchlosťou 5 Gb/s.
Popis produktu
Netienená konštrukcia tohto dátového kábla U/UTP umožňuje nákladovo efektívne vytváranie sietí v prostrediach s nízkym rušením a zároveň poskytuje vysokú flexibilitu pre jednoduchú inštaláciu. Teplotný rozsah kábla je -20 až 60 øC. Širokú škálu možných aplikácií podporuje polomer ohybu > 30 mm. Ethernetový kábel má krytie IP20. Plášť LSZH je bezhalogénový a s nízkou úrovňou dymu. V prípade požiaru minimalizuje tvorbu dymu a zvyšuje bezpečnosť v interiéri.
Technické detaily
Ě Kat. 6
Ě Konektor: RJ45 8(8) na RJ45 8(8) s konektormi RJ45
Tienenie: U/UTP kábel s 4x2 x AWG24/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Pozlátené kontakty
Plášť: Materiál plášťa LSZH
Vonkajší priemer: 5,9 mm
Ě So vstrekovanou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1, nízkodymivá podľa IEC61034, bezhalogénová podľa IEC60754-2
Stupeň krytia: IP20
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Ě S potlačou dĺžky
Značka: EFB-Elektronik
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Zvýšená bezpečnosť v prípade požiaru Í Nízka tvorba dymu podľa normy IEC61034 pomáha udržiavať únikové cesty v prípade požiaru s čo najnižším obsahom dymu a bezhalogénové materiály podľa normy IEC60754-2 znižujú tvorbu korozívnych plynov.
Ě Zabezpečenie spoľahlivých 5 gigabitových pripojení Í Pozlátené kontaktné povrchy znižujú kontaktný odpor a koróziu kontaktov, čo podporuje kvalitu signálu a tým stabilný prenos s rýchlosťou 5 Gb/s.
Popis produktu
Netienená konštrukcia tohto dátového kábla U/UTP umožňuje nákladovo efektívne vytváranie sietí v prostrediach s nízkym rušením a zároveň poskytuje vysokú flexibilitu pre jednoduchú inštaláciu. Teplotný rozsah kábla je -20 až 60 øC. Širokú škálu možných aplikácií podporuje polomer ohybu > 30 mm. Ethernetový kábel má krytie IP20. Plášť LSZH je bezhalogénový a s nízkou úrovňou dymu. V prípade požiaru minimalizuje tvorbu dymu a zvyšuje bezpečnosť v interiéri.
Technické detaily
Ě Kat. 6
Ě Konektor: RJ45 8(8) na RJ45 8(8) s konektormi RJ45
Tienenie: U/UTP kábel s 4x2 x AWG24/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Pozlátené kontakty
Plášť: Materiál plášťa LSZH
Vonkajší priemer: 5,9 mm
Ě So vstrekovanou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1, nízkodymivá podľa IEC61034, bezhalogénová podľa IEC60754-2
Stupeň krytia: IP20
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Ě S potlačou dĺžky
Značka: EFB-Elektronik
| Výkon | neverejný |
| horľavý výstup | podľa IEC60332-1 |
| Vonkajší prechod pre káble | 5,9 mm |
| AWG-Querschnitt | 24/7 |
| Pásmový breit | 250 MHz |
| Belegung | podľa TIA/EIA 568B |
| Prevádzkový/Napäťový napätím | max. 50 V jednosmerného prúdu |
| Biegeradius | >30 mm |
| Einsatzgebiet | Priemyselný Ethernet, Strukturierte Gebäudeverkabelung |
| Einsatzort | Priemyselný Ethernet / Strukturierte Gebäudeverkabelung |
| Farba ochranných tkanín | žltý |
| Geeignet für Schutzart (IP) | IP20 |
| Bezhalogénové | podľa IEC60754-2 |
| Harmonizovaná norma | EN 50575 |
| Chemicky zložiteľný | Nie |
| Impedancia | 100 |
| Káblový odtlačok | Kábel CAT.6 U/UTP AWG24 s lankom × 4 páry LSZH ***5 GIGABIT*** www.efb-elektronik.de |
| Káblový tvar | kolo |
| Konštrukcia káblov | 4x2 |
| Typ kábla | U/UTP |
| Kategória | 6 |
| Knickschutztülle | angespritzt |
| Kontakty | Vergoldet |
| Dlhopisový odtlačok | Ja |
| Leitermaterial | CCA |
| Mantel-Farbe | žltý |
| Materiál krbu | LSZH |
| Materiál rímsy | LSZH |
| Ochranný list | Nie |
| Ozónom ponechaný | Nie |
| Pinbelegung | 1:1 |
| Skúšobný rozsah | 1000 (V DC, 1 min) Ader/Ader a Ader/Schirm |
| Rasthebelschutz | Ja |
| Raucharm | podľa IEC61034 |
| Schirmcontaktierung | Nie |
| Silikónový | Ja |
| Steckertyp | Štandard RJ45 |
| Spojovacie vlákno | IEC 60603-7-4 |
| Typ spojovacieho prvku Prípojka 1 | RJ45 8(8) |
| Typ spojovacieho prvku Prípojka 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Teplotný rozsah | -20 – 60 °C |
| Preťaženie | 5 Gb/s |
| Schválené UL | Nie |
| UV certifikácia | Nie |
| Verkabelungs Standard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
The Cat.6 network cable from EFB-Elektronik supports data transmissions up to 5Gbit. Because it is a Cat.6 network cable, it offers a frequency range of up to 250MHz, which provides high data transmission performance.
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Increased safety in the event of a fire Í low smoke generation after IEC61034 helps to keep escape routes as low in smoke as possible in the event of a fire, and the halogen-free materials according to IEC60754-2 reduce the development of corrosive fire gases.
Ì Ensure reliable 5 Gigabit connections Í gold-plated contact surfaces reduce contact resistance and contact corrosion, which supports signal quality and thus stable 5Gbps transmission.
Product Description
The unshielded design in this U/UTP data cable enables cost-efficient networking in low-interference environments while providing high flexibility for easy installation. The temperature range of the cable is -20 Í 60 øC. The wide range of possible applications is supported by the bending radius of >30 mm. The Ethernet cable has an IP20 rating. The LSZH jacket is halogen-free and low-smoke. In the event of a fire, it minimizes smoke development and increases indoor safety.
Technical details
Ì Cat.6
Ì Connector: RJ45 8(8) to RJ45 8(8) with RJ45 connectors
Ì Shielding: U/UTP cable with 4x2 x AWG24/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Gold-plated contacts
Ì Sheath: LSZH sheath material
Ì Outer diameter: 5.9 mm
Ì With an injected anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1, low-smoke according to IEC61034, halogen-free according to IEC60754-2
Ì Degree of protection: IP20
Ì With locking lever protection
Ì Mating cycles: =750
Ì With length print
Ì Brand: EFB-Elektronik
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Increased safety in the event of a fire Í low smoke generation after IEC61034 helps to keep escape routes as low in smoke as possible in the event of a fire, and the halogen-free materials according to IEC60754-2 reduce the development of corrosive fire gases.
Ì Ensure reliable 5 Gigabit connections Í gold-plated contact surfaces reduce contact resistance and contact corrosion, which supports signal quality and thus stable 5Gbps transmission.
Product Description
The unshielded design in this U/UTP data cable enables cost-efficient networking in low-interference environments while providing high flexibility for easy installation. The temperature range of the cable is -20 Í 60 øC. The wide range of possible applications is supported by the bending radius of >30 mm. The Ethernet cable has an IP20 rating. The LSZH jacket is halogen-free and low-smoke. In the event of a fire, it minimizes smoke development and increases indoor safety.
Technical details
Ì Cat.6
Ì Connector: RJ45 8(8) to RJ45 8(8) with RJ45 connectors
Ì Shielding: U/UTP cable with 4x2 x AWG24/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Gold-plated contacts
Ì Sheath: LSZH sheath material
Ì Outer diameter: 5.9 mm
Ì With an injected anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1, low-smoke according to IEC61034, halogen-free according to IEC60754-2
Ì Degree of protection: IP20
Ì With locking lever protection
Ì Mating cycles: =750
Ì With length print
Ì Brand: EFB-Elektronik
| Ausführung | ungeschirmt |
| Ausführung flammwidrig | nach IEC60332-1 |
| Außendurchmesser des Kabels | 5,9 mm |
| AWG-Querschnitt | 24/7 |
| Bandbreite | 250MHz |
| Belegung | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Biegeradius | >30 mm |
| Einsatzgebiet | Industrial Ethernet, Strukturierte Gebäudeverkabelung |
| Einsatzort | Industrial Ethernet / Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle | gelb |
| Geeignet für Schutzart (IP) | IP20 |
| Halogenfrei | nach IEC60754-2 |
| Harmonisierte Norm | EN 50575 |
| Chemisch beständig | Nein |
| Impedanz | 100 |
| Kabelaufdruck | CAT.6 U/UTP AWG24 stranded × 4pairs LSZH cable ***5 GIGABIT*** www.efb-elektronik.de |
| Kabelform | rund |
| Kabelkonstruktion | 4x2 |
| Kabeltyp | U/UTP |
| Kategorie | 6 |
| Knickschutztülle | angespritzt |
| Kontakte | Vergoldet |
| Längenaufdruck | Ja |
| Leitermaterial | CCA |
| Mantel-Farbe | gelb |
| Mantelmaterial | LSZH |
| Mantel-Material | LSZH |
| Ölbeständig | Nein |
| Ozon beständig | Nein |
| Pinbelegung | 1:1 |
| Prüfspannung | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz | Ja |
| Raucharm | nach IEC61034 |
| Schirmkontaktierung | Nein |
| Silikonfrei | Ja |
| Steckertyp | RJ45 Standard |
| Steckverbinder | IEC 60603-7-4 |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Temperaturbereich | -20 – 60 °C |
| Übertragung | 5Gbit |
| UL approbiert | Nein |
| UV beständig | Nein |
| Verkabelungsstandard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
Kategória
cat. 6 / class E 250MHz / 1000 BASE-T
Tienenie
U/UTP
Dĺžka
0.25m
Farba
žltá
Materiál vodiča
CCA (Copper Clad Aluminum) - pomedený hliník
Predlžovací
nie
Zapojenie
1:1 podľa EIA / TIA 568
LSOH/LSZH bezhalogénový
áno
Vhodný do exteriéru
nie
Uhlový konektor/konektory
nie
Slim / Plochý
Nie
Certifikovaný kábel
nie
Flexibilný
nie
Montáž na panel
nie
Ochrana západky konektora
áno
Typ vodiča
lanko
