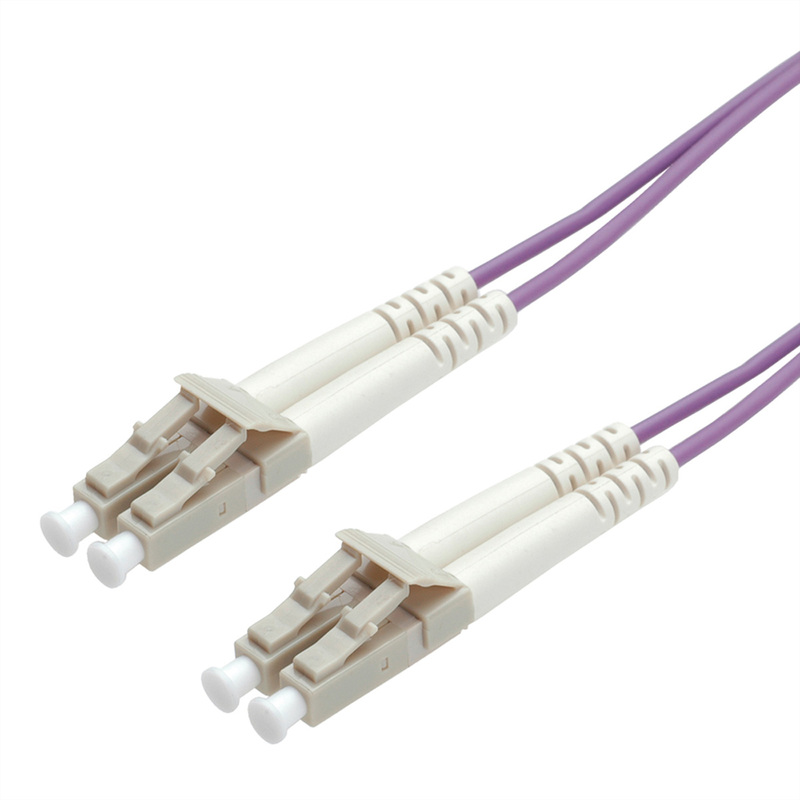

ROLINE optický patchkábel v kvalite OM4 pre vysoko výkonnú sklenenú kabeláž
Vlákno OM4 je 50 µm laserom optimalizované vlákno so zväčšenou šírkou pásma. Bude použité na zvýšenie výkonu systému pre existujúce aplikácie s rýchlosťou 1 a 10 Gbit/s, ako aj pre budúce systémy s rýchlosťou 40 a 100 Gbit/s.Vlákno OM4 bude podporovať aplikácie Ethernet, Fibre Channel a OIF, čo umožní predĺžený dosah až do 550 metrov pri rýchlosti 10 Gbit/s pre ultra dlhé hlavné siete budov a stredne dlhé hlavné siete kampusov. Vďaka šírke pásma lasera 4700 MHz-km (viac ako dvojnásobok požiadavky IEEE na podporu 10 Gbit/s na 300 metrov) je vlákno OM4 obzvlášť vhodné aj pre kratší dosah v dátových centrách a pre vysokovýkonné výpočtové aplikácie.
Pri nízkych prenosových rýchlostiach, ako je 100 Mbit/s alebo 1 Gbit/s, je vlákno OM4 na rovnakej úrovni ako vlákna OM2 alebo OM3. Vlákno OM4 vykazuje svoje skutočné silné stránky pri prenosových rýchlostiach 10 Gbit/s a 40 Gbit/s s dosahom 550 metrov alebo 300 metrov.
Kvalita konektorov a vlákien a optimálny postup montáže vedú k mimoriadne dobrým vlastnostiam, čo sa týka vloženého útlmu a odrazu.
- Všetky prepojovacie káble ROLINE z optických vlákien sú duplexné káble s typom vlákna 50/125 µm.
- Farba: Fialová
| Aramidové odľahčenie napätia | áno |
| Množstvo v krabici | 10 ks |
| Kábel LSOH | nie |
| Typ kábla | Duplexný kábel |
| Farba | fialová |
| Farebný (káblový) | fialová |
| Zloženie vodiča | Kompaktný vodič |
| Pripojovacie porty | LC / LC |
| Hĺbka balenia (jeden kus) | 320 mm |
| Externý kábel | nie |
| Vonkajší priemer kábla | 2 mm |
| Vláknitá sekcia | Viacrežimový 50/125µm OM4 |
| Celková hmotnosť | 0,04 |
| Výška balenia (jeden kus) | 10 mm |
| Dĺžka | 0,5 m |
| Plášť externého kábla | PVC |
| Výrobca | ROLINE |
| kód_výrobcu | 21.15.8750-10 |
| Maximálny vložený útlm | 0,3 dB |
| Prevádzková teplota max. | 70 °C |
| Prevádzková teplota min. | -20 °C |
| Hmotnosť balenia (jeden kus) | 0,04 kg |
| Skupina produktov | Optický kábel |
| Typ produktu | Prepojovací kábel z optických vlákien OM4 |
| Množstvo vlákniny | 2 |
| Typ konektora na strane 1 | LC |
| Typ konektora na strane 2 | LC |
| Skladovacia teplota max. | 80 °C |
| Skladovacia teplota min. | -40 °C |
| Hmotnosť | 9,5 g |
| Šírka balenia (jeden kus) | 210 mm |
ROLINE Fiber-Patchcable in OM4 quality for a high performance glas cabling
OM4 fiber is a 50 µm laser-optimized fiber with extended bandwidth. It will be used to enhance the system performance for existing 1 and 10 Gbit/s applications as well as future 40 and 100 Gbit/s systems.OM4 fiber will support Ethernet, Fibre Channel, and OIF applications, allowing extended reach upwards of 550 meters at 10 Gbit/s for ultra long building backbones and medium length campus backbones. With an laser bandwidth of 4700 MHz-km (more than double the IEEE requirement for 10 Gbit/s 300 meter support), the OM4 fiber is also especially well suited for shorter reach in data centers and high performance computing applications.
In use at low data rates such as 100 Mbit/s or 1 Gbit/s, OM4 is on par with the OM2 or OM3 fibers. The OM4 fiber shows their true strengths at data rates of 10 Gbit/s and 40 Gbit/s with ranges of 550 meters or 300 meters.
The quality of the connectors and fibres and an optimal assembly procedure lead to extremely good characteristics in respect of insertion loss and reflection
- All ROLINE Fibre Optic Jumper cables are duplex cables with fiber type 50/125 µm
- Colour: Violet
Technical specifications
| Product group | Fibre optic cable |
| Product type | Fibre Optic Jumper Cables OM4 |
| Colour | violet |
| Length | 0.5 |
| Quantity of fibre | 2 |
| Conductor composition | Compact conductor |
| Cable type | Duplex Cable |
| External cable | no |
| Fibre section | Multi mode 50/125µm OM4 |
| Connection ports | LC / LC |
| Side 1 Connector Type | LC |
| Side 2 Connector Type | LC |
| Colour (Cable) | violet |
| Aramid strain relief | yes |
| External cable diameter | 2 mm |
| Mantle of external cable | PVC |
| Cable LSOH | no |
| Max. insertion loss | 0.3 |
| Operating temperature min. | -20 |
| Operating temperature max. | 70 |
| Storage temperature min. | -40 |
| Storage temperature max. | 80 |
| Weight | 9.5 |
| Height of packaging (single piece) | 10 |
| Width of packaging (single piece) | 210 |
| Depth of packaging (single piece) | 320 |
| Package weight (single piece) | 0.04 |
| Gross weight | 0.04 |
Konektory
LC-LC
Typ kábla
Duplex
Typ vlákna
Multimod OM4(50/125µm) fialový
Dĺžka kábla
0.5m
Prevedenie kábla
okrúhly kábel ø2mm
LSOH
Nie
Prevedenie konektora
Štandardné
