Optické káble v praxi: ako vybrať správne vlákno, konektory a prepojku
Optický kábel sa nevyberá iba podľa konektora
Dva optické káble môžu na prvý pohľad vyzerať veľmi podobne, ale technicky môžu byť určené pre úplne odlišné použitie. Rozhoduje typ vlákna, konektory, spôsob brúsenia konektora, počet vlákien aj požadovaná vzdialenosť.
Pri správnom výbere preto nestačí povedať iba „potrebujem optický kábel“. V tomto článku si ukážeme, ako sa zorientovať medzi singlemode a multimode, OS2, OM3, OM4, LC, SC, APC, UPC, simplexom a duplexom – a pozrieme sa aj na káble používané pri domácom optickom internete.
Čo musí pri optickej prepojke sedieť?
Prvé rozhodnutie: aký typ vlákna používa vaša technika?
Najdôležitejšie rozdelenie je medzi singlemode a multimode. Nie sú to dve kvalitatívne úrovne toho istého kábla. Ide o dva odlišné typy optického prenosu a musia zodpovedať vysielaču, prijímaču a celej existujúcej trase.
Tenké jadro určené pre singlemode optiku. Typické použitie zahŕňa dlhšie sieťové trasy, backbone, telekomunikačné siete, FTTH a spojenia medzi budovami.
Plášť patch káblov je často žltý, no pri výbere sa vždy riaďte označením produktu, nie iba farbou.
Multimode vlákno sa bežne používa na kratších trasách v budovách a dátových centrách. Najčastejšie sa dnes stretnete s OM3 a OM4.

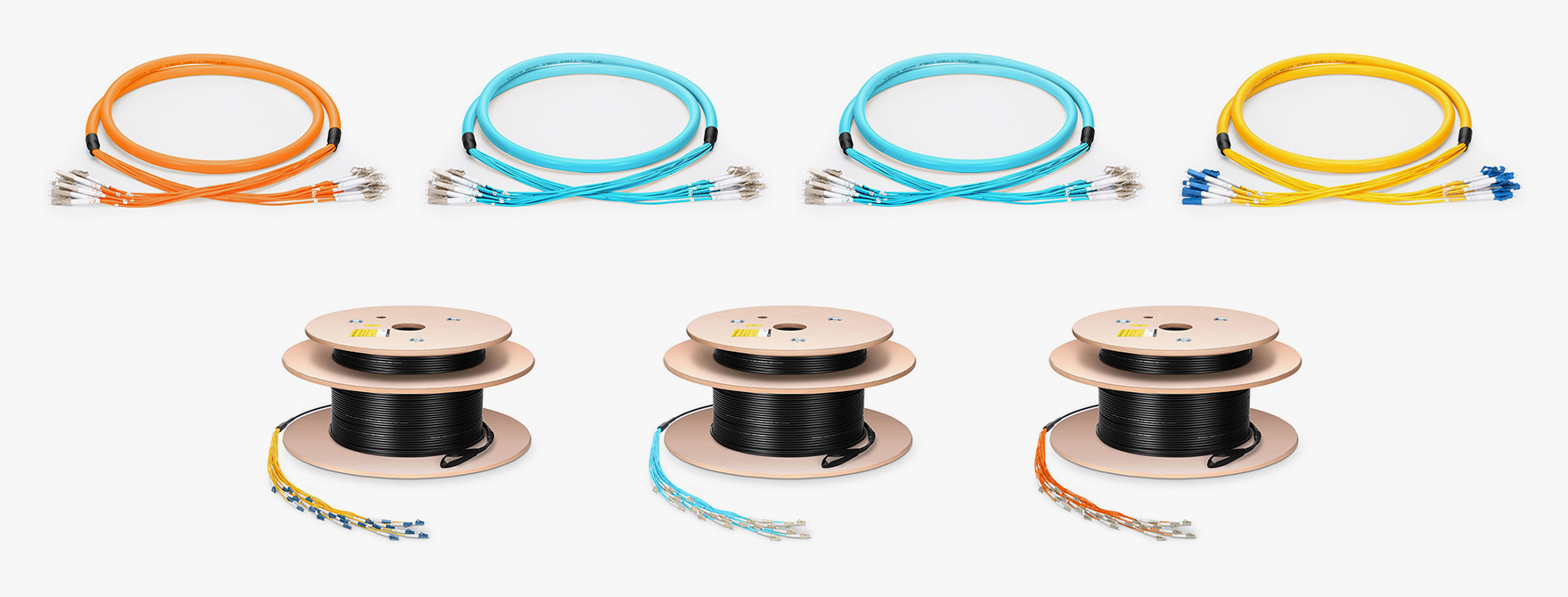

OM1/OM2 bývajú typicky oranžové, OM3 tyrkysové, OM4 často fialové a OM5 zelené.
Čo znamenajú OS2, OM3, OM4 a OM5?
9/125 µm
Singlemode
typicky žltý
Multimode
staršie generácie
typicky oranžové
50/125 µm
Multimode
typicky tyrkysový
50/125 µm
Multimode
často fialový
50/125 µm
Multimode
typicky limetkovo zelený
Typické LC-LC prepojky v OS2, OM3 a OM4
V rackoch, switchových miestnostiach a dátových centrách patrí LC medzi najbežnejšie konektory. Rovnaké LC-LC prevedenie však môže byť vyrobené ako OS2, OM3 alebo OM4 – a práve typ vlákna musí zodpovedať použitým optickým modulom.
LC, SC, ST alebo E2000?
Typ vlákna je iba polovica výberu. Kábel musí mať na každom konci konektor, ktorý fyzicky pasuje do príslušného portu alebo adaptéra.
Kompaktný konektor s klipsom. Veľmi bežný pri SFP/SFP+ moduloch a v dátových rozvádzačoch.
Väčší štvorcový push-pull konektor. Často sa používa v telekomunikáciách, FTTH a starších inštaláciách.
Bajonetový konektor, ktorý sa stále nachádza v starších optických a priemyselných systémoch.
Konektor používaný v profesionálnych a telekomunikačných optických systémoch, dostupný aj v APC prevedení.
Zelený konektor nie je iba farebný variant

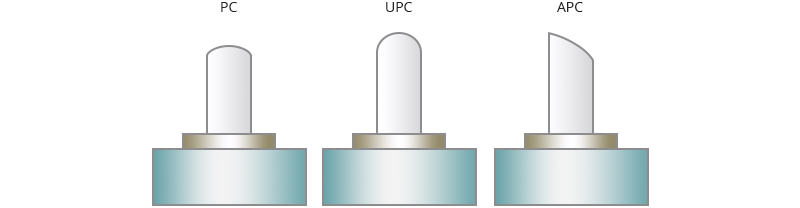

Pri singlemode konektoroch sa často stretnete s označením UPC alebo APC. Rozdiel je v geometrii čela konektora.
APC má optické čelo brúsené pod uhlom a typicky sa označuje zeleným telom konektora. UPC má čelo bez tohto uhla a často používa modré označenie.
APC pripájajte k APC
APC a UPC konektory nemajú rovnakú geometriu čela. Mechanické spojenie nesprávnej kombinácie môže mať vysoký útlm, zlé spätné odrazy a môže poškodiť optické čelá konektorov. Ak je port alebo zásuvka označená SC/APC, použite SC/APC prepojku.
Aký kábel potrebujem medzi optickou zásuvkou a routerom?
Toto je jedna z najčastejších situácií, keď sa s optickým káblom stretne aj používateľ, ktorý sa bežne sieťovej technike nevenuje.
Pri FTTH je optická prepojka vedená medzi nástennou optickou zásuvkou a ONT alebo optickým Wi-Fi routerom. Veľmi časté je prevedenie singlemode OS2, simplex, SC/APC-SC/APC.
SC/APC-SC/APC je veľmi bežný – ale vždy skontrolujte oba konce
Pri zariadeniach Orange sa bežne používa zelený SC/APC konektor. Aj množstvo GPON zariadení Telekomu používa SC/APC-SC/APC patchcord.
Nie je to však univerzálne pravidlo pre každý router a každú generáciu siete. Napríklad pri novších zariadeniach môže byť na jednom konci LC/APC.
Preto pred objednávkou pozrite konektor v optickej zásuvke a konektor na routeri/ONT. Ak sú oba zelené SC konektory, hľadajte SC/APC-SC/APC. Ak si nie ste istí, pošlite nám fotografiu zariadenia.
Jedno vlákno alebo dve?
Simplex kábel obsahuje jedno optické vlákno. Používa sa napríklad pri mnohých PON/FTTH prípojkách, kde komunikácia prebieha oboma smermi cez jedno vlákno na rozdielnych vlnových dĺžkach.
Duplex prepojka obsahuje dvojicu vlákien. Je typická pri klasických Ethernet optických moduloch, kde jedno vlákno slúži pre vysielanie a druhé pre príjem.

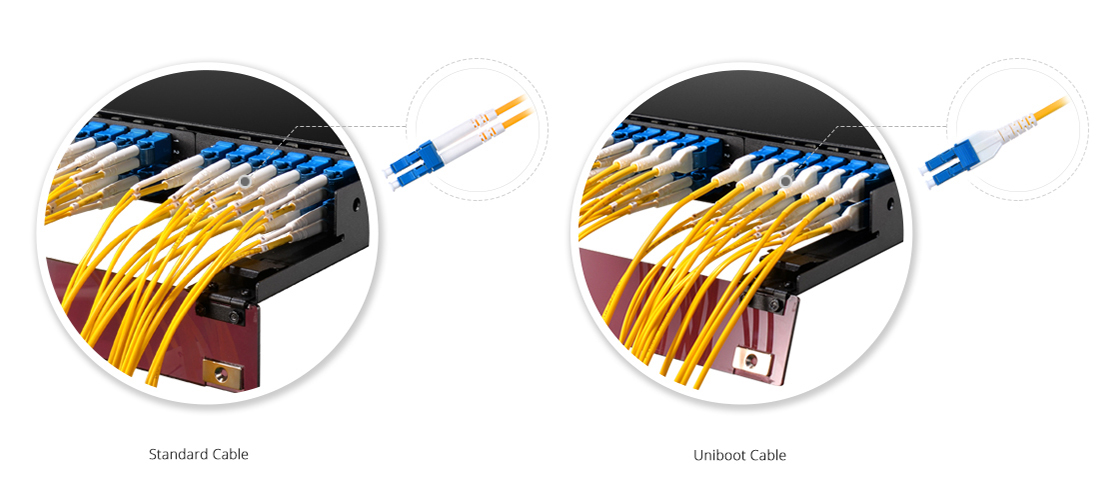

Pri LC-LC prepojkách sa môžete stretnúť aj s Uniboot prevedením, kde sú dve vlákna vedené v spoločnom plášti. V husto osadených rozvádzačoch tak môže byť kabeláž prehľadnejšia.
Prepojka v racku a kábel medzi budovami nie sú to isté
Patch kábel je hotová prepojka s konektormi na oboch koncoch. Používa sa medzi patch panelom, optickým modulom, médiakonvertorom, ONT alebo iným zariadením.

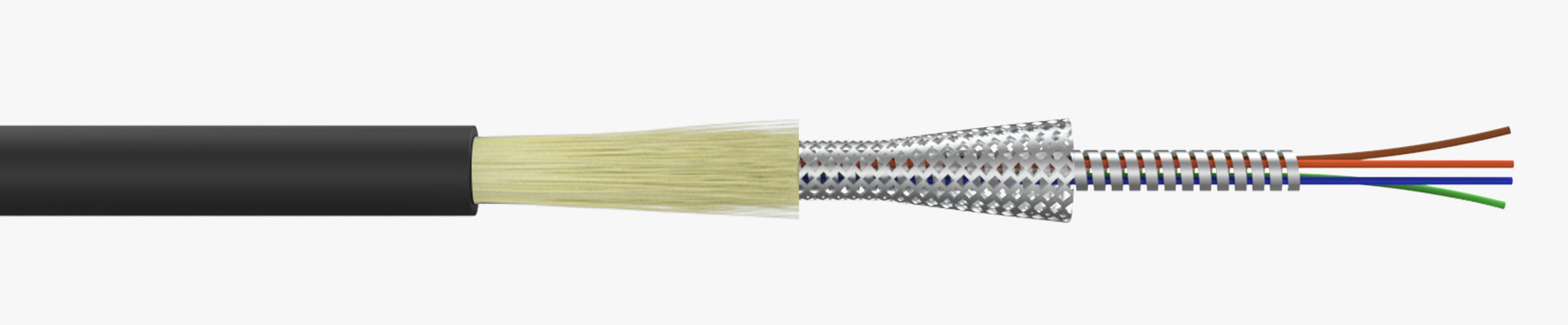

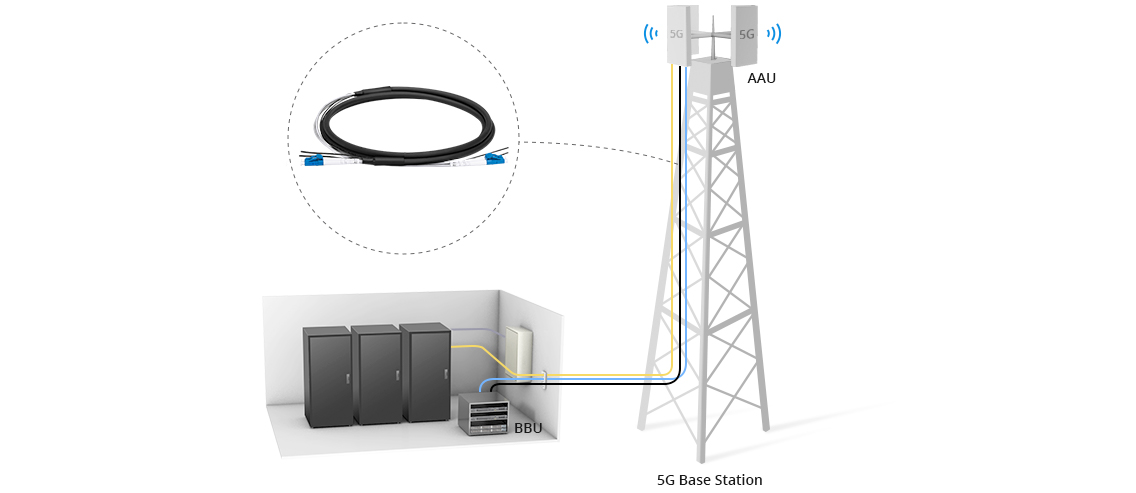

Inštalačný optický kábel je určený na trvalú trasu. Môže obsahovať viac vlákien, mať zosilnenú alebo opancierovanú konštrukciu a byť určený pre interiér, exteriér, káblové žľaby alebo prepojenie budov.
Viacvláknové a opancierované optické káble
Pri backbone alebo stavebnej kabeláži sa rieši počet vlákien, mechanická odolnosť, požiarna trieda, prostredie montáže a povolený polomer ohybu.
Takýto kábel sa vyberá podľa celej trasy, nie podľa konektora na jednom zariadení.
Pri optike môže byť problémom aj prach, ktorý voľným okom nevidíte
Čelo optického konektora je veľmi malé. Prach, mastnota alebo dotyk prstom môžu zvýšiť útlm alebo zhoršiť kvalitu optického spojenia.
Protiprachové krytky preto odstraňujte až tesne pred zapojením, nedotýkajte sa čela ferrule a pri servisných zásahoch používajte vhodné čistiace pomôcky pre optiku.
Praktický postup pri výbere optickej prepojky
- Skontrolujte typ vlákna.
OS2, OM3, OM4 alebo iný typ musí zodpovedať existujúcej trase a optickým modulom. - Skontrolujte konektor na oboch stranách.
LC, SC, ST, E2000 alebo ich kombinácia. - Pri singlemode skontrolujte APC/UPC.
Zelený APC konektor nepripájajte proti UPC. - Zistite, či potrebujete simplex alebo duplex.
FTTH často používa simplex, klasické Ethernet optické moduly často duplex. - Zvoľte správnu dĺžku.
Optiku zbytočne nenapínajte a neohýbajte pod povolený polomer. - Skontrolujte prostredie.
Patch prepojka do racku, domáca FTTH prepojka a inštalačný outdoor kábel sú rozdielne výrobky.
Čo si zapamätať
Najčastejšie otázky o optických kábloch
Singlemode používa menšie jadro a je určený aj pre dlhé optické trasy; multimode sa bežne používa na kratšie spojenia v budovách a dátových centrách. Typ vlákna musí zodpovedať optickým modulom a existujúcej kabeláži.
OM4 má vyššie výkonnostné parametre než OM3, ale správna voľba závisí od použitých transceiverov, rýchlosti a vzdialenosti. Ak už máte existujúcu OM3 trasu, nestačí automaticky vymeniť iba jeden patch kábel za OM4.
Nie. Konektor je síce mechanicky typu SC, ale APC a UPC majú rozdielne brúsenie optického čela. Používajte APC proti APC a UPC proti UPC.
Pri bežnom FTTH zapojení Orange sa používa SC/APC konektor. Pred objednávkou však vždy skontrolujte konektor na optickej zásuvke aj na ONT alebo routeri. KABEL.sk ponúka SC/APC-SC/APC simplex OS2 káble v rôznych dĺžkach.
Mnohé GPON zariadenia Telekomu používajú simplex SC/APC-SC/APC prepojku. Niektoré novšie zariadenia však používajú inú kombináciu, napríklad LC/APC-SC/APC, preto odporúčame skontrolovať konkrétny router a optickú zásuvku.
Áno, ak použijete správny optický adaptér a kompatibilné konektory, typ vlákna a brúsenie. Každý ďalší spoj však pridáva útlm a ďalšie miesto citlivé na nečistoty, preto je pri novej trase často lepšia správne dlhá prepojka.
Pošlite nám označenie portov alebo fotografiu konektorov
Ak nám pošlete typ zariadenia, fotografiu optickej zásuvky, požadovanú dĺžku alebo označenie existujúceho kábla, pomôžeme overiť typ vlákna, konektory, APC/UPC aj vhodnú alternatívu.
