- Generátor signálu HDMI® so 4 video rozlíšeniami
- Detekcia obsahu HDCP a stavu signálu (5V, TMDS)
- Výber stavových LED diód a mikrotlačidiel
- Kompaktný, prenosný dizajn, napájanie zvlášť alebo cez USB
- 3-ročná záruka

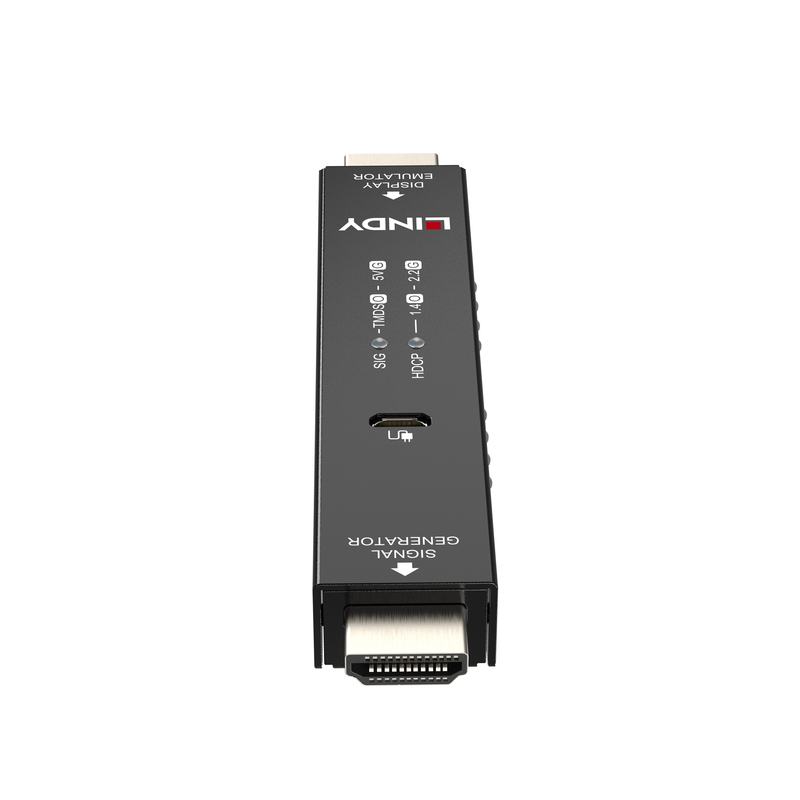

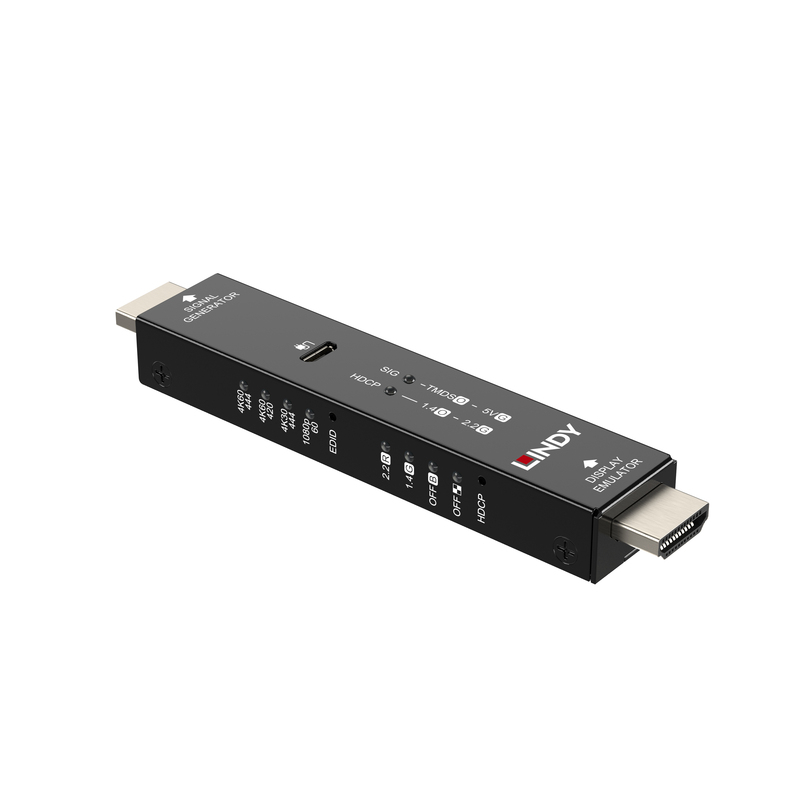

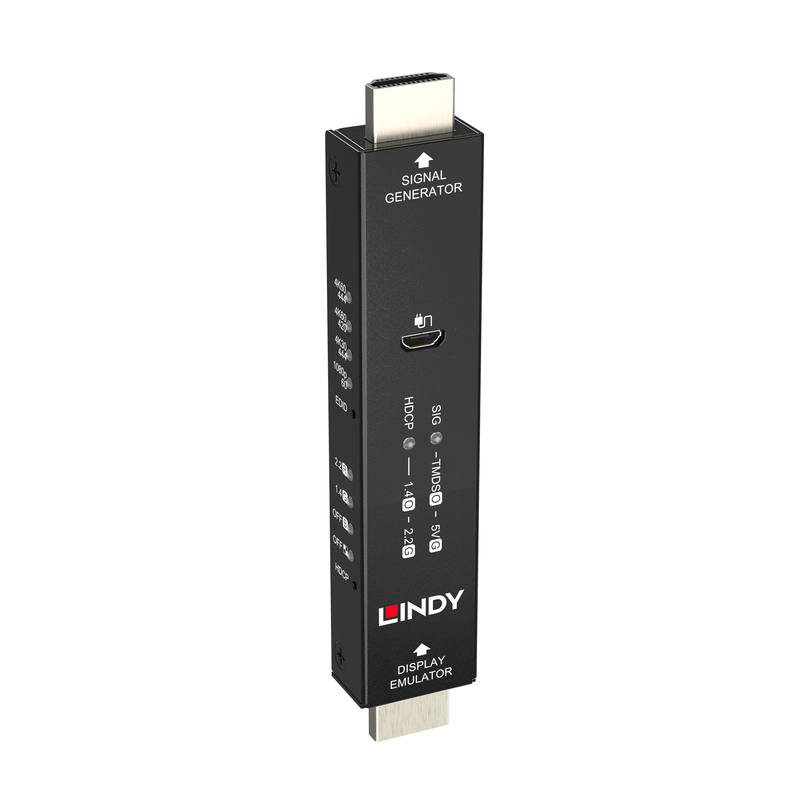

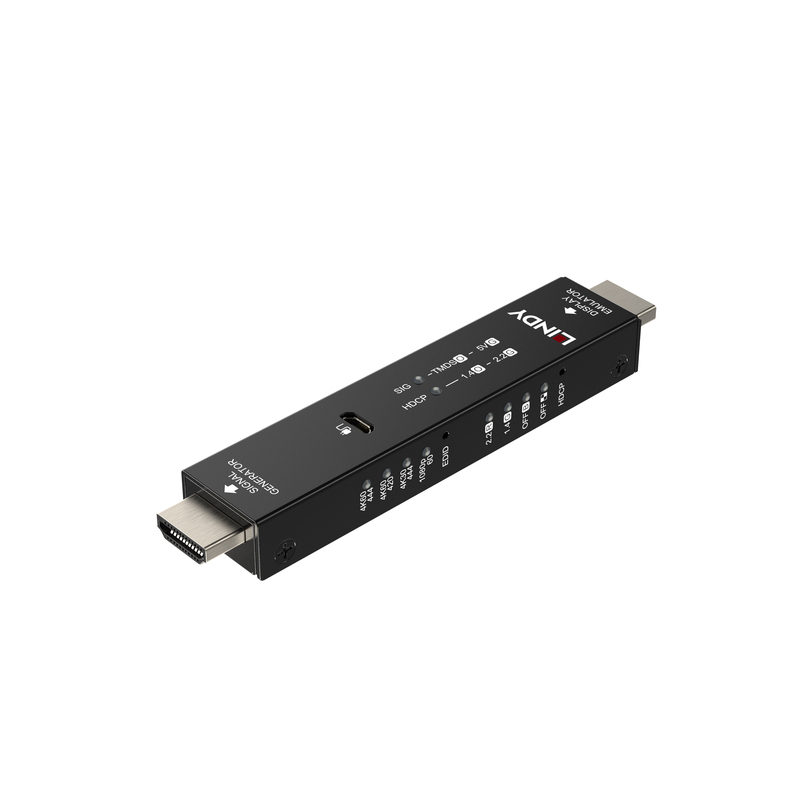

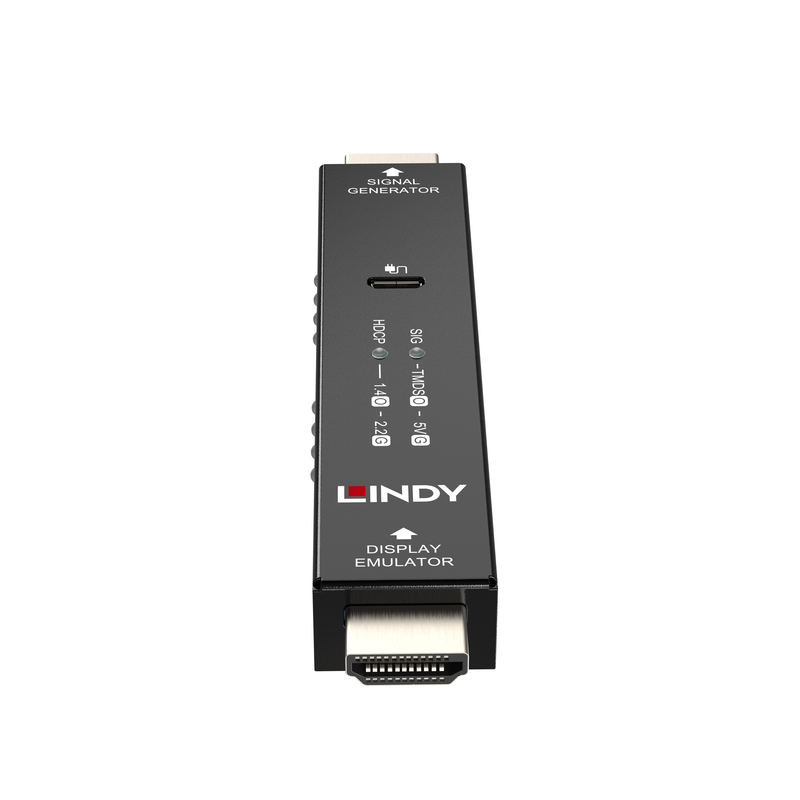

Generátor signálu a emulátor displeja Lindy HDMI® 18G je nevyhnutným nástrojom pre inštalatérov AV a systémových integrátorov na testovanie a emuláciu signálov HDMI®. Toto prenosné zariadenie poskytuje 4 rozlíšenia EDID HDMI®: 4K@60Hz 4:4:4, 4K@60Hz 4:2:0, 4K@30Hz 4:4:4 alebo 1080p@60Hz. Výber je možné vykonať stlačením tlačidla EDID na jednej strane zariadenia.
Pripojením ako emulátor displeja dokáže jednotka detekovať obsah HDCP a stav signálu (5V, TMDS); 4 rôzne vzory zobrazujú stav HDCP, zatiaľ čo LED diódy pomáhajú používateľovi vybrať požadovanú možnosť.
Nie je potrebný žiadny softvér ani ďalšie káble, možno ho pripojiť priamo k zdroju alebo displeju pomocou konektorov HDMI® (samec ) .
Jednotka je pri použití ako emulátor displeja napájaná samostatne zo zdroja HDMI®, zatiaľ čo pri pripojení ako generátor signálu je potrebný externý zdroj napájania USB.
Vďaka mimoriadne kompaktnému a prenosnému dizajnu možno toto zariadenie jednoducho pridať do akejkoľvek testovacej súpravy pre inštalatérov AV systémov, čo je ideálne pre inštalatérov na cestách, či už v malých domácich zostavách alebo vo väčších profesionálnych inštaláciách.
Pojmy HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress a logá HDMI sú ochranné známky alebo registrované ochranné známky spoločnosti HDMI Licensing Administrator, Inc.
Špecifikácie
- AV rozhranie: HDMI®
- Štandard rozhrania: 2.0
- Podporovaná šírka pásma: 18 Gb/s
- Maximálne rozlíšenie: 3840x2160 pri 60Hz 4:4:4 8bit
- Podpora HDCP: 2.2 a 1.4
- Výber EDID: 4K60 444, 4K60 420, 4K30 444, 1080p pri 60 Hz
- Ovládanie: mikrotlačidlá
- Špeciálne funkcie: generátor signálu, emulátor displeja, analyzátor HDCP
Konektory
- Vstup: HDMI® typ A (samec)
- Výstup: HDMI® typ A (samec)
- Ďalšie pripojenia: USB Micro-B (samica)
- Napájanie: USB Micro B (generátor)
Fyzikálne vlastnosti
- Rozmery (približne) Š x H x V: 100 x 22 x 13,6 mm (3,94 x 0,87 x 0,54 palca)
- Materiál puzdra: Kov
- Čistá hmotnosť: 0,04 kg (0,09 libry)
- Prevádzková teplota: -5°C - 55°C (23°F - 131°F)
- Skladovacia teplota: -25 °C - 70 °C (-13 °F - 158 °F)
- Vlhkosť: 10~90% relatívnej vlhkosti (bez kondenzácie)
- Požiadavky na napájanie: 1,2 W
- Farba: Čierna
Rôzne
- Typ balenia: Kartónová krabica
- Rozmery balenia Š x H x V: 122 x 60 x 18 mm (4,8 x 2,36 x 0,71 palca)
- Hrubá hmotnosť: 0,075 kg (0,17 libry)
- Záruka (roky): 3
- Súlad s normami: CE, UKCA, FCC, RoHS, REACH a kalifornský návrh 65
Obsah balenia
- Generátor signálu a emulátor displeja HDMI® 4K60
- Kábel USB typu A do micro B
- Nerezový kolík
- Lindyho manuál
Informácie o nákupe
- Č.: 32683
- Číslo šarže: 4002888326834
| AV rozhranie | HDMI® |
| Farba | Čierna |
| Ovládanie | mikrotlačidlá |
| Rozmery (približne) Š x H x V | 100 x 22 x 13,6 mm (3,94 x 0,87 x 0,54 palca) |
| Výber EDID | 4K60 444, 4K60 420, 4K30 444, 1080p pri 60 Hz |
| Celková hmotnosť | 0,075 kg (0,17 libry) |
| Podpora HDCP | 2.2 a 1.4 |
| Materiál puzdra | Kov |
| Vlhkosť | 10~90% relatívnej vlhkosti (bez kondenzácie) |
| Vstup | HDMI® typ A (samec) |
| Štandard rozhrania | 2.0 |
| Maximálne rozlíšenie | 3840x2160 pri 60Hz 4:4:4 8bit |
| Čistá hmotnosť | 0,04 kg (0,09 libry) |
| Prevádzková teplota | -5 °C až 55 °C (23 °F až 131 °F) |
| Ďalšie pripojenia | USB Micro-B (samica) |
| Výstup | HDMI® typ A (samec) |
| Obsah balenia | Lindyho manuál |
| Rozmery balenia ŠxHxV | 122 x 60 x 18 mm (4,8 x 2,36 x 0,71 palca) |
| Typ balenia | Kartónová krabica |
| Výkon | USB Micro B (generátor) |
| Požiadavky na napájanie | 1,2 W |
| Súlad produktu s predpismi | CE, UKCA, FCC, RoHS, REACH a kalifornský návrh 65 |
| Špeciálne funkcie | generátor signálu, emulátor displeja, analyzátor HDCP |
| Skladovacia teplota | -25 °C až 70 °C (-13 °F až 158 °F) |
| Podporovaná šírka pásma | 18 Gb/s |
| Záruka (roky) | 3 |
- HDMI® signal generator with 4 video resolutions
- Detect HDCP content and signal status (5V, TMDS)
- Status LEDs and micro buttons selection
- Compact, portable design, self- or USB-powered
- 3 Year warranty
The Lindy HDMI® 18G Signal Generator&Display Emulator is an essential tool for AV installers and system integrators, to test and emulate HDMI® signals. This portable device provides 4 EDID HDMI® resolutions: 4K@60Hz 4:4:4, 4K@60Hz 4:2:0, 4K@30Hz 4:4:4, or 1080p@60Hz. The selection can be done by pushing the EDID button on one side of the unit.
Connecting as display emulator, the unit can detect the HDCP content and signal status (5V, TMDS); 4 different patterns show HDCP status while LEDs help the user selecting the desired choice.
No software or additional cables is needed, it can be connected directly to a source or display via HDMI® male connectors.
The unit is felf-powered from the HDMI® source when used as display emulator, while an external USB power supply is required when it´s connected as signal generator.
With a extremely compact and portable design, this device can be easily added to any AV installers testing kit, perfect for on-the-go installers in both small home setups or larger scale professional installations.
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
Specifications
- AV Interface: HDMI®
- Interface Standard: 2.0
- Supported Bandwidth: 18Gbps
- Maximum Resolution: 3840x2160@60Hz 4:4:4 8bit
- HDCP Support: 2.2 and 1.4
- EDID selection: 4K60 444, 4K60 420, 4K30 444, 1080p@60Hz
- Control: micro buttons
- Special Features: signal generator, display emulator, HDCP analyzer
Connectors
- Input: HDMI® Type A (Male)
- Output: HDMI® Type A (Male)
- Other Connections: USB Micro-B (Female)
- Power: USB Micro B (generator)
Physical Properties
- Dimensions (approx.) WxDxH: 100x22x13.6mm (3.94x0.87x0.54in)
- Housing Material: Metal
- Net Weight: 0.04kg (0.09lb)
- Operating Temperature: -5degC - 55degC (23degF - 131degF)
- Storage Temperature: -25degC - 70degC (-13degF - 158degF)
- Humidity: 10~90% RH (non condensing)
- Power Requirements: 1.2W
- Colour: Black
Miscellaneous
- Packaging Type: Carton Box
- Packaging Dimensions WxDxH: 122x60x18mm (4.8x2.36x0.71in)
- Gross Weight: 0.075kg (0.17lb)
- Warranty (Years): 3
- Product Compliance: CE, UKCA, FCC, RoHS, REACH&California Proposition 65
Package Contents
- HDMI® 4K60 Signal Generator&Display Emulator
- USB Type A to Micro B cable
- Stainless pin
- Lindy Manual
Purchasing Information
- No.: 32683
- EAN: 4002888326834
