- Kompaktný a prenosný dizajn s LCD obrazovkou
- Podporované rozlíšenie až do 8K60Hz
- Automatická detekcia a nahrávanie signálu
- Podporuje farebný priestor RGB a YUV a mnoho zvukových formátov
- 3-ročná záruka
Tento analyzátor podporuje analýzu signálov FRL aj TMDS, čo umožňuje vyhodnotenie širokej škály typov signálov HDMI® s rozlíšením až 40G 8K60.
Pre monitorovanie signálu v reálnom čase horný displej zobrazuje komplexné informácie vrátane kvality obrazu videa, rozlíšenia, formátu signálu, farebného priestoru, bitovej hĺbky a využitia šírky pásma.

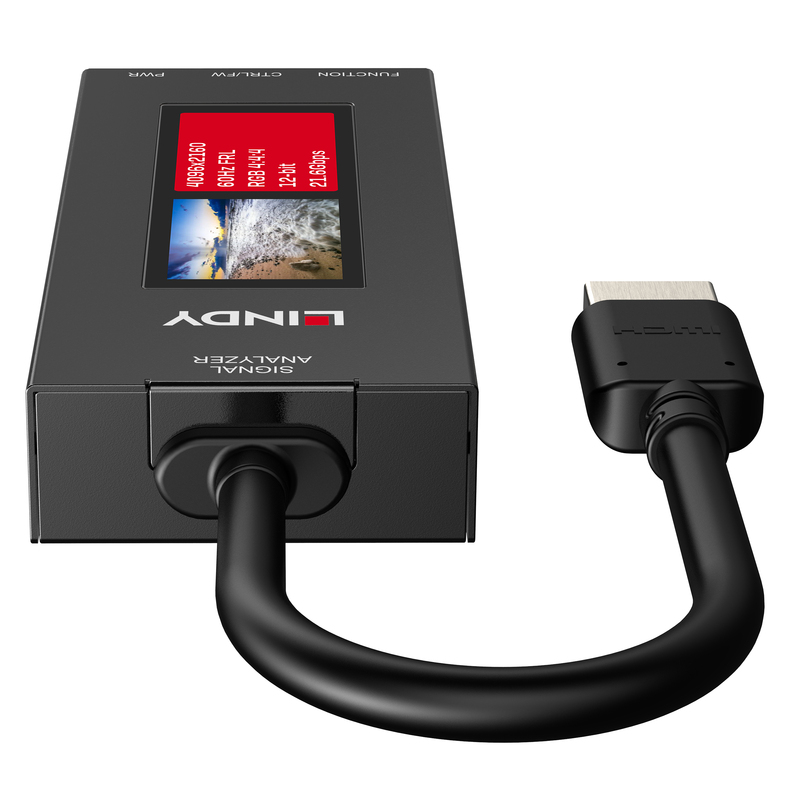

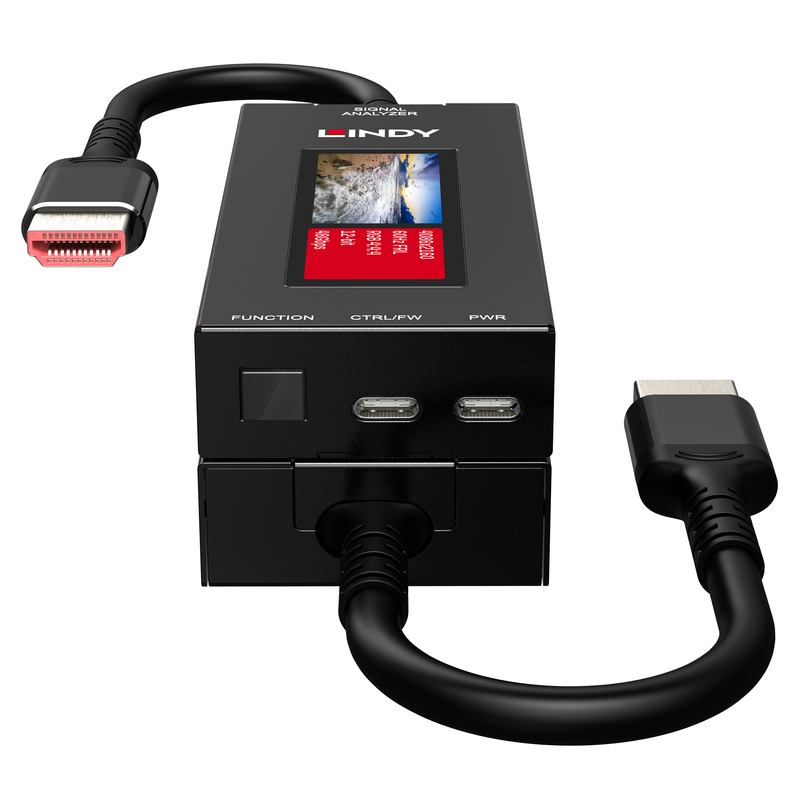

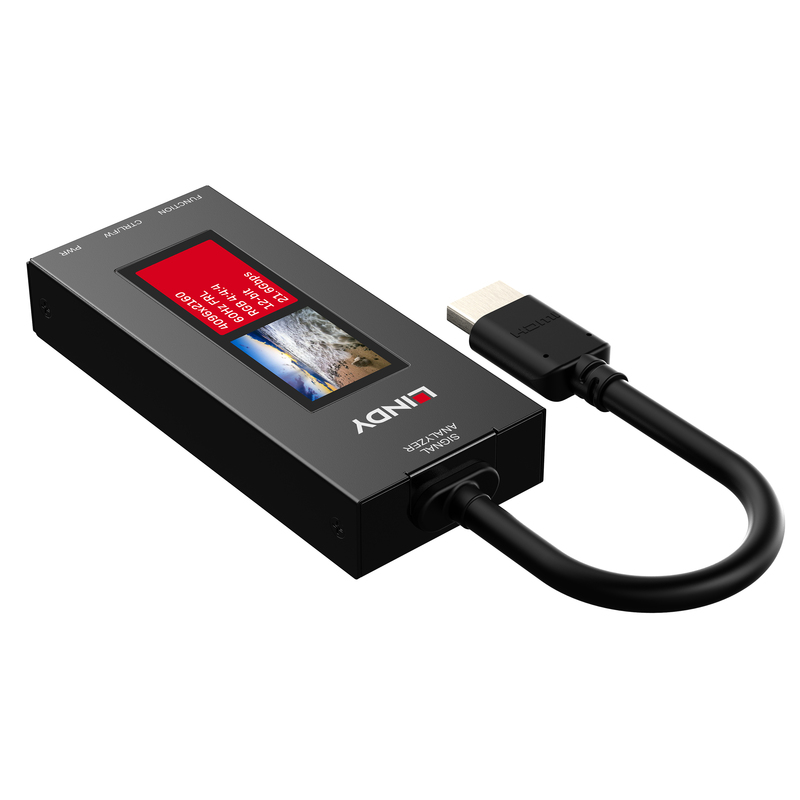

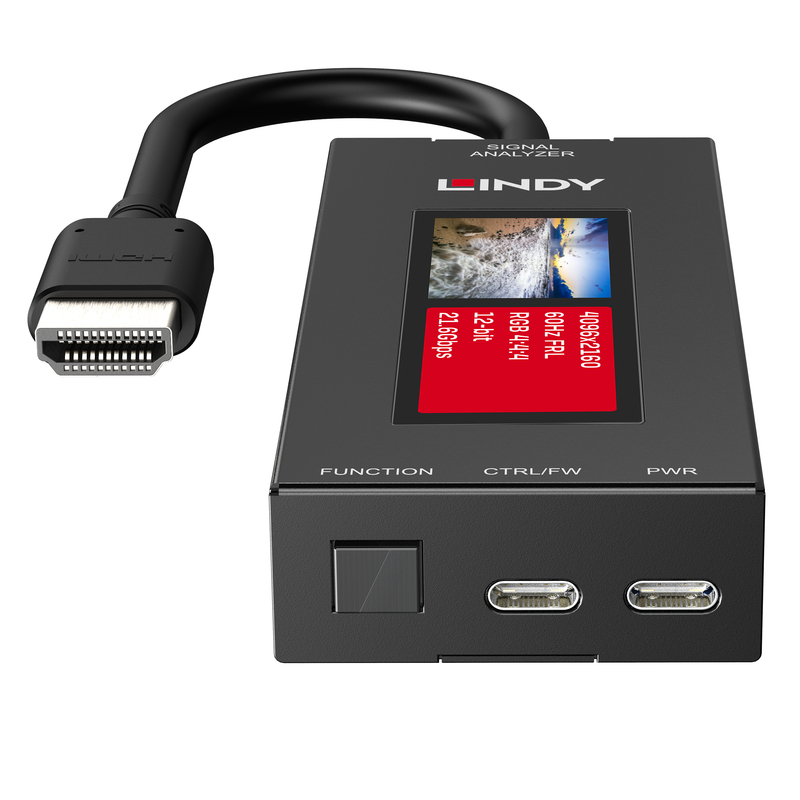

Poskytuje LCD obrazovku na monitorovanie v reálnom čase a prehliadanie možností a navyše ho možno spravovať cez sériovú komunikáciu prostredníctvom vyhradeného portu USB-C.
Analyzátor, napájaný cez port USB-C, má kompaktné rozmery, no zároveň je výkonný. Kombinuje analýzu signálu, intuitívne ovládanie a spoľahlivý výkon, vďaka čomu je ideálnym nástrojom na monitorovanie a diagnostiku signálu HDMI®.
Špecifikácie
- AV rozhranie: HDMI®
- Štandard rozhrania: 2.1
- Podporovaná šírka pásma: 40 Gb/s
- Maximálne rozlíšenie: 8K60Hz 4:2:0 10-bit
- Farebná hĺbka: až 12 bitov
- Podpora HDCP: 2.3
- Zvukové formáty: LPCM 7.1 audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X, DTS-HD® Master Audio
- Ovládanie: Tlačidlové
- Špeciálne vlastnosti: LCD displej, sériová komunikácia
Konektory
- Vstup: HDMI® typ A (samec)
- Výstup: -
- Ďalšie pripojenia: USB-C (samica) pre aktualizáciu firmvéru a sériovú komunikáciu
- Napájanie: USB-C (samica)
Fyzikálne vlastnosti
- Rozmery (približne) Š x H x V: 260 x 48 x 19 mm (10,24 x 1,89 x 0,75 palca)
- Materiál puzdra: Kov
- Čistá hmotnosť: 0,19 kg (0,42 libry)
- Prevádzková teplota: -5°C - 55°C (23°F - 131°F)
- Skladovacia teplota: -20 °C - 70 °C (-4 °F - 158 °F)
- Vlhkosť: 0 % ~ 80 % relatívnej vlhkosti (bez kondenzácie)
- Požiadavky na napájanie: 5V 1,5A
- Farba: Čierna
Rôzne
- Typ balenia: Kartónová krabica
- Rozmery balenia: 292 x 144 x 32 mm (11,5 x 5,67 x 1,26 palca)
- Hrubá hmotnosť: 0,37 kg (0,82 libry)
- Záruka (roky): 3
- Súlad produktu: CE, UKCA, FCC, RoHS, REACH, CP65
Obsah balenia
- Analyzátor signálu HDMI® 8K60
- 2x kábel USB typu C/A
- Lindy Manuálne
Informácie o nákupe
- Č.: 32695
- Číslo šarže: 4002888326957
| Zvukové formáty | Zvuk LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X, DTS-HD® Master Audio |
| AV rozhranie | HDMI® |
| Farba | Čierna |
| Hĺbka farieb | až 12 bitov |
| Ovládanie | Tlačidlo |
| Rozmery (približne) Š x H x V | 260 x 48 x 19 mm (10,24 x 1,89 x 0,75 palca) |
| Celková hmotnosť | 0,37 kg (0,82 libry) |
| Podpora HDCP | 2.3 |
| Materiál puzdra | Kov |
| Vlhkosť | 0 % ~ 80 % relatívnej vlhkosti (bez kondenzácie) |
| Vstup | HDMI® typ A (samec) |
| Štandard rozhrania | 2.1 |
| Maximálne rozlíšenie | 8K60Hz 4:2:0 10-bitový |
| Čistá hmotnosť | 0,19 kg (0,42 libry) |
| Prevádzková teplota | -5 °C až 55 °C (23 °F až 131 °F) |
| Ďalšie pripojenia | USB-C (samica) pre aktualizáciu firmvéru a sériovú komunikáciu |
| Výstup | - |
| Obsah balenia | Lindyho manuál |
| Rozmery balenia | 292 x 144 x 32 mm (11,5 x 5,67 x 1,26 palca) |
| Typ balenia | Kartónová krabica |
| Výkon | USB-C (samica) |
| Požiadavky na napájanie | 5V 1,5A |
| Súlad produktu s predpismi | CE, UKCA, FCC, RoHS, REACH, CP65 |
| Špeciálne funkcie | LCD displej, sériová komunikácia |
| Skladovacia teplota | -20 °C až 70 °C (-4 °F až 158 °F) |
| Podporovaná šírka pásma | 40 Gb/s |
| Záruka (roky) | 3 |
- Compact and portable design with LCD screen
- Support resolutions up to 8K60Hz
- Automatic signal detection and recording
- Supports RGB and YUV color space and many audio formats
- 3 Year warranty
This analyzer supports both FRL and TMDS signal analysis, enabling the evaluation of a wide range of HDMI® signal types up to 40G 8K60 resolution.
For real-time signal monitoring, the upper display presents comprehensive information, including video image quality, resolution, signal format, color space, bit depth, and bandwidth utilization.
It provides a LCD screen for real-time monitoring and browse the options, in addition it can be managed over serial communication though a dedicated USB-C port.
Powered over USB-C port, compact in size yet powerful in capability, the analyzer combines signal analysis, intuitive operation and reliable performance, making it an ideal tool for HDMI® signal monitoring and diagnostics.
Specifications
- AV Interface: HDMI®
- Interface Standard: 2.1
- Supported Bandwidth: 40Gbps
- Maximum Resolution: 8K60Hz 4:2:0 10-bit
- Colour Depth: up to 12bit
- HDCP Support: 2.3
- Audio formats: LPCM 7.1 audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X, DTS-HD® Master Audio
- Control: Push Button
- Special Features: LCD display, serial communication
Connectors
- Input: HDMI® Type A (Male)
- Output: -
- Other Connections: USB-C (Female) for FW upgrade&serial communication
- Power: USB-C (Female)
Physical Properties
- Dimensions (approx.) WxDxH: 260x48x19mm (10.24x1.89x0.75in)
- Housing Material: Metal
- Net Weight: 0.19kg (0.42lb)
- Operating Temperature: -5degC - 55degC (23degF - 131degF)
- Storage Temperature: -20degC - 70degC (-4degF - 158degF)
- Humidity: 0% ~ 80% RH (non condensing)
- Power Requirements: 5V 1.5A
- Colour: Black
Miscellaneous
- Packaging Type: Carton Box
- Packaging Dimensions: 292x144x32mm (11.5x5.67x1.26in)
- Gross Weight: 0.37kg (0.82lb)
- Warranty (Years): 3
- Product Compliance: CE, UKCA, FCC, RoHS, REACH, CP65
Package Contents
- HDMI® 8K60 Signal Analyser
- 2x USB Type C/A Cable
- Lindy Manual
Purchasing Information
- No.: 32695
- EAN: 4002888326957
