HDBaseT: HDMI, USB a Ethernet po jednom kábli do 100 m

Keď je HDMI kábel jednoducho príliš krátky

Zdroj obrazu je v technologickej miestnosti, projektor na opačnom konci konferenčnej sály a medzi nimi desiatky metrov kabeláže. Pri profesionálnych AV inštaláciách je to úplne bežná situácia.

HDBaseT umožňuje prenášať obraz a zvuk – a podľa konkrétnej generácie a zariadenia aj USB, Ethernet, riadiace signály a napájanie – po jednom kábli štruktúrovanej kabeláže na vzdialenosti, ktoré môžu dosahovať až 100 metrov a pri niektorých Long Reach riešeniach aj viac.

Viac signálov cez jeden kábel

HDBaseT vznikol ako technológia pre profesionálnu distribúciu multimédií na vzdialenosti, pri ktorých už bežné pasívne AV káble prestávajú byť praktickým riešením.

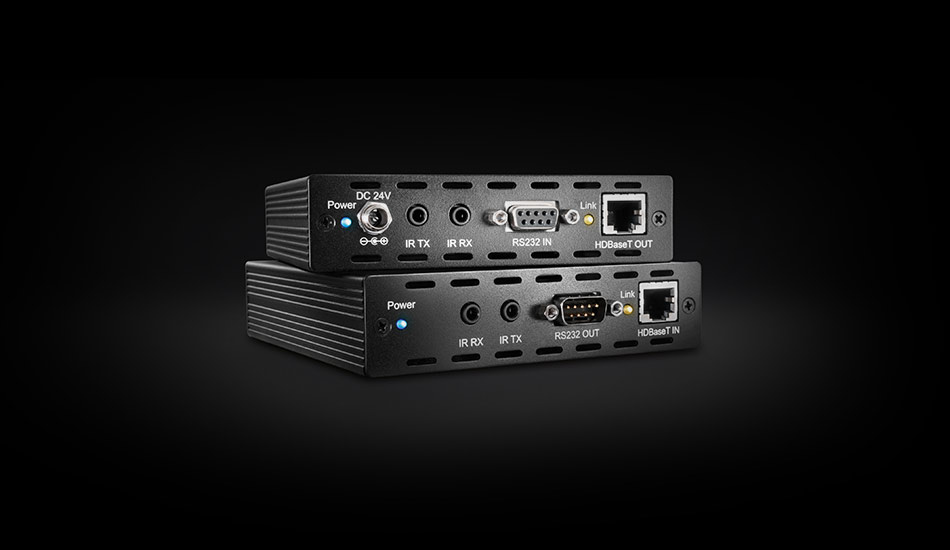

Typická inštalácia pozostáva z vysielača – TX pri zdrojovom zariadení a prijímača – RX pri monitore, projektore alebo inom koncovom zariadení. Obe jednotky sú prepojené jedným káblom kategórie Cat.

Hlavnou výhodou je, že po tejto jednej trase nemusí putovať iba obraz. HDBaseT bol od začiatku navrhovaný ako konvergentné riešenie pre viacero typov signálov.

Päť oblastí, ktoré môže spojiť jedna trasa

HDBaseT 1.0, 2.0 a 3.0 nie sú to isté

Rovnako ako pri HDMI alebo USB sa technológia HDBaseT postupne vyvíjala. Pri výbere preto nestačí vedieť iba to, že zariadenie „má HDBaseT“.

Od jednoduchej 70 m trasy po 4K/60 Hz a Long Reach

Rozdiely medzi jednotlivými HDBaseT extendermi môžu byť výrazné. Okrem maximálnej vzdialenosti sledujte najmä podporované rozlíšenie, IR, RS-232, Ethernet, audio a napájanie po kábli.

„4K/60 Hz“ ešte nehovorí celý príbeh

Niektoré HDBaseT riešenia dokážu preniesť 4K/60 Hz pomocou kompresie alebo pri konkrétnych obmedzeniach farebného formátu. HDBaseT 3.0 je navrhnutý tak, aby 4K/60 Hz 4:4:4 prenášal nekomprimovane až do 100 m. Pri profesionálnej inštalácii preto kontrolujte nielen rozlíšenie, ale aj farebný formát, vzdialenosť, generáciu HDBaseT a kompatibilitu TX/RX.

Keď používa RJ45, znamená to, že funguje cez bežnú LAN?

Nie. Toto je jedna z najdôležitejších vecí, ktoré treba pri HDBaseT rozlišovať.

HDBaseT síce používa kábel kategórie Cat a typicky konektory RJ45, ale štandardný HDBaseT link nie je klasický IP prenos. V bežnej inštalácii ide o priame spojenie medzi HDBaseT vysielačom a prijímačom.

Dôležité: HDBaseT signál nemožno jednoducho zapojiť do bežného Ethernet switcha a očakávať, že sa bude správať ako sieťový paket. Ethernet môže byť jedným zo signálov prenášaných vo vnútri HDBaseT spojenia, ale samotný HDBaseT prenos cez štandardný LAN switch neprechádza.

Existujúca Cat.6 trasa môže pomôcť – ale dosah nie je automatická garancia

Veľkou výhodou HDBaseT je možnosť využiť štruktúrovanú kabeláž, ktorá je v budove často jednoduchšia na inštaláciu než desiatky metrov klasického HDMI kábla.

Deklarovaný dosah výrobcu však spravidla počíta s konkrétnym typom a kvalitou kábla a čo najpriamejším spojením medzi vysielačom a prijímačom.

Patch panely, zásuvky, spojky, prechody medzi rôznymi káblami alebo nekvalitné zakončenie môžu znížiť rezervu linky a tým aj maximálnu vzdialenosť alebo podporovaný obrazový režim.

Technológia pre pevné profesionálne AV inštalácie

HDBaseT nemusí byť iba spojenie 1 : 1

Pri väčších AV inštaláciách možno HDBaseT kombinovať aj s matrix prepínaním. Centrálna jednotka potom dokáže smerovať viac HDMI zdrojov na viac vzdialených displejov – napríklad v riadiacej miestnosti, konferenčnom centre alebo Digital Signage systéme.

LINDY L38345 kombinuje 4×4 HDMI matrix a štyri HDBaseT extenderové trasy v jednej zostave. Podporuje 4K/60 Hz do 100 m a pri Full HD môže vzdialenosť dosiahnuť až 150 m.

Takéto riešenie je vhodné tam, kde už nestačí jeden zdroj a jeden displej a AV distribúcia sa riadi centrálne.

Najskôr si ujasnite, čo má na vzdialenom konci fungovať

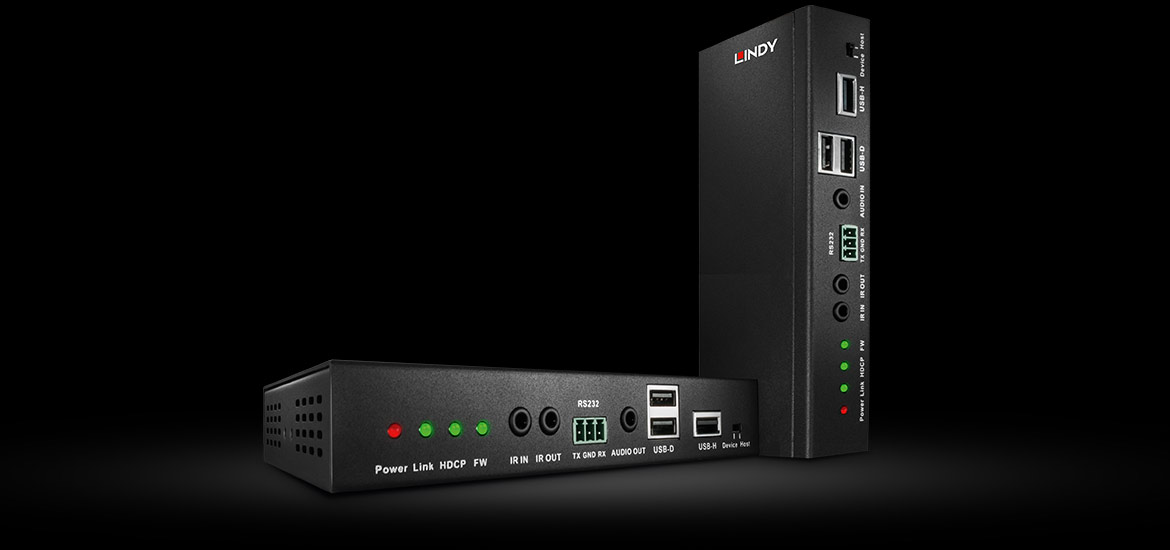

Obraz aj ovládanie počítača po jednej trase

Pri KVM riešení je dôležité kontrolovať nielen HDMI parametre, ale aj podporovanú verziu USB, vzdialenosť a ďalšie rozhrania.

Menej adaptérov na vzdialenom konci

Pri niektorých extenderoch môže byť vysielač alebo prijímač napájaný po rovnakom Category kábli, ktorým sa prenáša AV signál. V parametroch LINDY sa často stretnete s označením PoC – Power over Cable; pri HDBaseT existuje aj štandardizované napájanie označované PoH – Power over HDBaseT.

Praktickou výhodou je menší počet napájacích adaptérov a jednoduchšia montáž napríklad za displejom alebo pri projektore.

Sedem otázok pred objednávkou HDBaseT extendera

1. Aké rozlíšenie a obnovovaciu frekvenciu potrebujete?
   Full HD, 4K/30 Hz a 4K/60 Hz majú rozdielne nároky.
2. Aká bude reálna dĺžka linky?
   Počítajte celú trasu medzi TX a RX, nie vzdušnú vzdialenosť.
3. Aký kábel je už nainštalovaný?
   Cat.5e, Cat.6 a Cat.6A nemusia pri rovnakom režime poskytovať rovnakú rezervu.
4. Potrebujete iba HDMI alebo aj USB?
   Ak má vzdialené pracovisko ovládať PC, pozerajte sa po KVM riešení.
5. Potrebujete IR alebo RS-232?
   Pri profesionálnych AV systémoch môže byť vzdialené riadenie rovnako dôležité ako samotný obraz.
6. Má sa po linke prenášať aj Ethernet alebo napájanie?
   Nie každý HDBaseT extender podporuje všetky funkcie 5Play.
7. Je v trase patch panel, zásuvka alebo spojka?
   Každý ďalší spoj môže znížiť dostupnú rezervu linky.

Čo si o HDBaseT zapamätať

Najčastejšie otázky o HDBaseT

Pošlite nám zariadenia, vzdialenosť a požadované funkcie

Uveďte zdroj signálu, displej alebo projektor, približnú dĺžku trasy, typ existujúcej kabeláže a či potrebujete USB, IR, RS-232, Ethernet alebo napájanie po kábli. Pomôžeme vybrať vhodný vysielač, prijímač alebo kompletný extender set.

Technické podklady: HDBaseT Alliance ; LINDY – HDBaseT Technology ; produktové údaje LINDY a KABEL.sk.
