Predĺženie HDMI cez TP do 70m, IR (obojsmerné), RS232, 4K@30Hz, 10.2G, Power over Cable (PoC)
Predĺženie HDMI cez TP do 70m, IR (obojsmerné), RS232, 4K@30Hz, 10.2G, Power over Cable (PoC)
Distribuuje HDMI® rozlíšenie až do vzdialenosti 70 m cez sieťový kábel Cat.6 pomocou technológie HDBaseT.. celý popis
- Distribuuje HDMI® rozlíšenie až do vzdialenosti 70 m cez sieťový kábel Cat.6 pomocou technológie HDBaseT
- Podporuje rozlíšenie HDMI® 10.2G až do 4K pri 30Hz 4:4:4
- Priepust CEC a obojsmerné IR pre jednoduché ovládanie
- Podporuje PoC (Napájanie cez kábel), čo vyžaduje pripojenie napájania iba z jednej strany inštalácie
- 3-ročná záruka

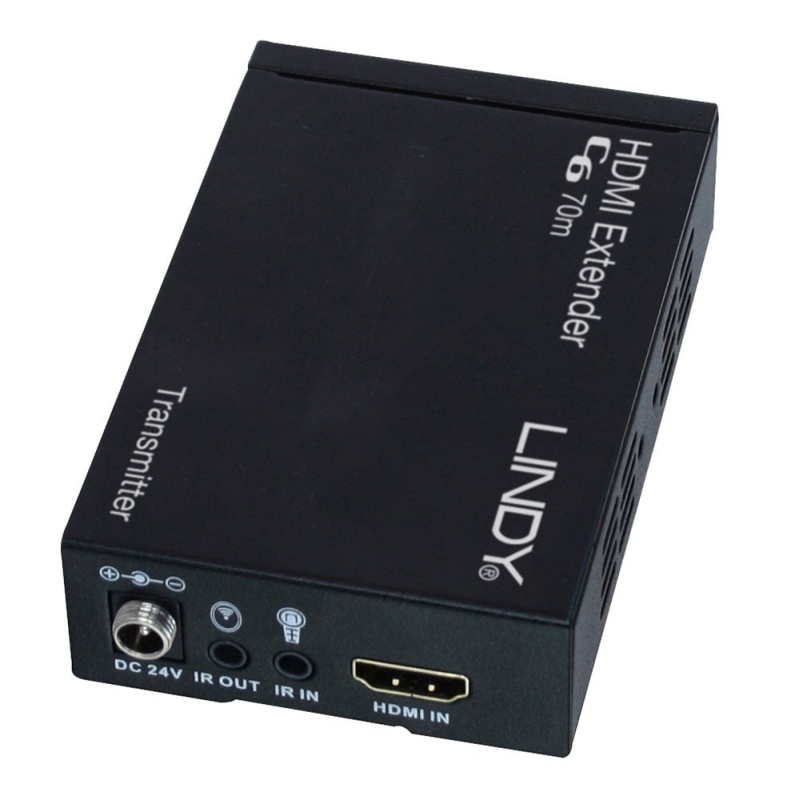

Lindy 70m Cat.6 HDMI® & IR HDBaseT Extender s PoC je komplexné riešenie pre predĺženie HDMI signálu na dlhé vzdialenosti prostredníctvom sieťového kábla Cat.6.
Pri použití vysokokvalitného kábla Cat.6 U/UTP alebo F/UTP sú možné nasledujúce kombinácie vzdialenosti a rozlíšenia:
70 m: 1920 x 1080 pri 60 Hz 4:4:4 8 bitov
40 m: 3840 x 2160 pri 30 Hz 4:4:4 8 bitov
Vďaka podpore rozlíšenia až 4K Ultra HD je možné sledovať video v úžasnej čistote, čo poskytuje spoľahlivé riešenie na vytváranie pútavých digitálnych displejov v maloobchode, pohlcujúcich displejov na podujatiach alebo pútavých zostáv vo väčších konferenčných miestnostiach alebo prednáškových sálach.
Funkcia PoC (Napájanie cez kábel) poskytuje dodatočnú flexibilitu. Umožňuje dodávanie napájania spolu s dátami prostredníctvom sieťového kábla Cat.6 v bode-bodovom spojení medzi vysielačom a prijímačom, čo znamená, že na vysielacej jednotke je potrebný iba jeden zdroj napájania. Ideálne, keď je na strane prijímača obmedzený počet elektrických zásuviek.
Vďaka obojsmerným IR portom na oboch stranách systému je možné zdrojové zariadenie jednoducho ovládať zo strany displeja a displej je možné ovládať aj zo strany zdroja HDMI®. V kombinácii s ovládaním CEC, ktoré umožňuje ovládanie z jedného hlavného diaľkového ovládača, tento rozširujúci systém umožňuje používateľovi kompletné a jednoduché ovládanie. Priechod RS-232 tiež umožňuje integráciu do väčších riadiacich systémov.
Okrem toho je napájací zdroj pripojený pomocou skrutkového DC konektora, čo poskytuje bezpečnejšie a spoľahlivejšie pripojenie, ideálne pre profesionálne inštalácie, kde by náhodné odpojenie mohlo spôsobiť vážny problém.
HDBaset je celosvetovo uznávaný štandard pre vysokokvalitnú distribúciu AV obsahu a ďalších technológií vrátane napájania a ovládania na dlhšie vzdialenosti prostredníctvom lacného kábla Cat.6 alebo vyššieho.
HDBaseT a logo HDBaseT Alliance sú ochranné známky spoločnosti HDBaseT Alliance.
Pojmy HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress a logá HDMI sú ochranné známky alebo registrované ochranné známky spoločnosti HDMI Licensing Administrator, Inc.
Špecifikácie
- AV rozhranie: HDMI®
- Štandard rozhrania: 1.4
- Podporovaná šírka pásma: 10,2 Gb/s
- Maximálna vzdialenosť: 70 m (229,66 stôp)
- Maximálne rozlíšenie: 3840x2160 pri 30Hz 4:4:4 8bit
- Podpora HDCP: Prechod
- Prechod EDID: Prechod
- Podporovaný zvuk: Prechod
- Samostatné zvukové porty: -
- Podpora IR: 20-60kHz
- Podpora CEC: -
- Sériové rozhranie: RS-232
- Prenosový protokol: HDBaseT
- Prenosové médium: 1 x Cat.5e/6
- Trieda laseru (iba pre optické vlákno): -
- Vlnová dĺžka (iba pre optické vlákno): -
- Čipset: VS010
- Špeciálne vlastnosti: PoC (Napájanie cez Cat.6)
Konektory
- Vstup vysielača: HDMI® (samica), IR (samica)
- Výstup vysielača: RJ45 (samica), IR samica)
- Vstup prijímača: RJ45 (samica), IR samica)
- Výstup prijímača: HDMI® (samica), IR (samica)
- Obojsmerné porty: RS-232
- Napájanie: 5,5/2,1 mm DC zásuvka
Fyzikálne vlastnosti
- Rozmery Š x H x V: 65 x 115 x 17 mm (2,56 x 4,53 x 0,67 palca) na jednotku
- Materiál puzdra: Kov
- Čistá hmotnosť: 0,2 kg (0,44 libry) na kus
- Prevádzková teplota: 0 °C – 40 °C (32 °F – 104 °F)
- Skladovacia teplota: -20 °C – 60 °C (-4 °F – 140 °F)
- Vlhkosť: 20 – 90 % relatívnej vlhkosti (bez kondenzácie)
- Požiadavky na napájanie: 24 V DC 1 A
- Farba: Čierna
Rôzne
- Typ balenia: Kartónová krabica
- Rozmery balenia: 193 x 191 x 69 mm (7,6 x 7,52 x 2,72 palca)
- Hrubá hmotnosť: 0,84 kg (1,85 libry)
- Záruka (roky): 3
- Súlad s normami: CE, UKCA, FCC, RoHS, REACH a kalifornský návrh 65
Obsah balenia
- Vysielacia jednotka
- Prijímacia jednotka
- 2 x kábel IR vysielača
- 2 x kábel IR prijímača
- Montážna súprava
- Napájanie pre viacero krajín (EÚ, Spojené kráľovstvo, USA a Austrália)
- Lindyho manuál
Informácie o nákupe
- Č.: 38139
- Číslo šarže: 4002888381390
| AV rozhranie | HDMI® |
| Obojsmerné porty | RS-232 |
| Podpora CEC | - |
| Farba | Čierna |
| Rozmery ŠxHxV | 65 x 115 x 17 mm (2,56 x 4,53 x 0,67 palca) na jednotku |
| Prechod EDID | Priechod |
| Celková hmotnosť | 0,84 kg (1,85 libry) |
| Podpora HDCP | Priechod |
| Materiál puzdra | Kov |
| Vlhkosť | 20 – 90 % relatívnej vlhkosti (bez kondenzácie) |
| Čipová sada | VS010 |
| Štandard rozhrania | 1,4 |
| Podpora IR | 20 – 60 kHz |
| Trieda laseru (iba pre optické vlákno) | - |
| Maximálna vzdialenosť | 70 m (229,66 stôp) |
| Maximálne rozlíšenie | 3840x2160 pri 30Hz 4:4:4 8bit |
| Čistá hmotnosť | 0,2 kg (0,44 libry) na jednotku |
| Prevádzková teplota | 0 °C – 40 °C (32 °F – 104 °F) |
| Obsah balenia | Lindyho manuál |
| Rozmery balenia | 193 x 191 x 69 mm (7,6 x 7,52 x 2,72 palca) |
| Typ balenia | Kartónová krabica |
| Výkon | 5,5/2,1 mm DC zásuvka |
| Požiadavky na napájanie | 24 V jednosmerného prúdu 1 A |
| Súlad produktu s predpismi | CE, UKCA, FCC, RoHS, REACH a kalifornský návrh 65 |
| Vstup prijímača | RJ45 (samica), IR samica) |
| Výstup prijímača | HDMI® (samica), IR (samica) |
| Samostatné zvukové porty | - |
| Sériové rozhranie | RS-232 |
| Špeciálne funkcie | PoC (Napájanie cez Cat.6) |
| Skladovacia teplota | -20 °C až 60 °C (-4 °F až 140 °F) |
| Podporovaný zvuk | Priechod |
| Podporovaná šírka pásma | 10,2 Gb/s |
| Prenosové médium | 1 x Cat.5e/6 |
| Prenosový protokol | HDBaseT |
| Vstup vysielača | HDMI® (samica), IR (samica) |
| Výstup vysielača | RJ45 (samica), IR samica) |
| Záruka (roky) | 2 |
| Vlnová dĺžka (iba pre optické vlákno) | - |
- Distributes HDMI® resolutions up to 70m over Cat.6 network cable via HDBaseT technology
- Supports HDMI® 10.2G resolutions up to 4K@30Hz 4:4:4
- CEC pass-through and bi-directional IR for simple control
- Supports PoC (Power over Cable), requiring a power supply connection from only one side of the installation
- 3 year warranty
The Lindy 70m Cat.6 HDMI® & IR HDBaseT Extender with PoC is an end to end solution for extending HDMI signals over long distances via Cat.6 network cable.
The following distance and resolution combinations are possible when using high quality Cat.6 U/UTP or F/UTP cable:
70m: 1920x1080@60Hz 4:4:4 8bit
40m: 3840x2160@30Hz 4:4:4 8bit
Supporting resolutions up to 4K Ultra HD, video can be viewed in stunning clarity, providing a reliable solution for creating eye-catching digital signage in retail, immersive displays at events or engaging setups in larger conference rooms or lectures halls.
PoC (Power over Cable) functionality provides additional flexibility. This allows power to be supplied alongside data through Cat.6 network cable in a point to point connection between the transmitter and receiver, meaning only a single power supply is required at the transmitter unit. Ideal when power outlets are limited at the receiver end of the installation.
Featuring bi-directional IR ports at both sides of the setup, the source equipment can be easily controlled from the display side, and the display can also be controlled from the HDMI® source side. Combined with CEC control, which allows commands from one main remote, this extension system allows for complete and simple control for the user. RS-232 pass-through also allows for integration into larger control systems.
In addition, the power supply is connected via a screw type DC jack, providing a more secure and reliable connection, perfect for professional installations where accidental disconnections could create a major issue.
HDBaset is a globally recognised standard for high quality distribution of AV content and other technologies, including power and control, over longer distances via low cost Cat.6 or above cable.
HDBaseT and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
Specifications
- AV Interface: HDMI®
- Interface Standard: 1.4
- Supported Bandwidth: 10.2Gbps
- Maximum Distance: 70m (229.66ft)
- Maximum Resolution: 3840x2160@30Hz 4:4:4 8bit
- HDCP Support: Pass-through
- EDID Pass Through: Pass-through
- Supported Audio: Pass-through
- Separate Audio Ports: -
- IR Support: 20-60kHz
- CEC Support: -
- Serial Interface: RS-232
- Transmission Protocol: HDBaseT
- Transmission Medium: 1 x Cat.5e/6
- Laser Class (only for Fibre): -
- Wavelength (only for Fibre): -
- Chipset: VS010
- Special Features: PoC (Power over Cat.6)
Connectors
- Transmitter Input: HDMI® (Female), IR (Female)
- Transmitter Output: RJ45 (Female), IR Female)
- Receiver Input: RJ45 (Female), IR Female)
- Receiver Ouput: HDMI® (Female), IR (Female)
- Bidirectonal Ports: RS-232
- Power: 5.5/2.1mm DC socket
Physical Properties
- Dimensions WxDxH: 65x115x17mm (2.56x4.53x0.67in) per unit
- Housing Material: Metal
- Net Weight: 0.2kg (0.44lb) per unit
- Operating Temperature: 0°C - 40°C (32°F - 104°F)
- Storage Temperature: -20°C - 60°C (-4°F - 140°F)
- Humidity: 20-90% RH (non-condensing)
- Power Requirements: 24VDC 1A
- Colour: Black
Miscellaneous
- Packaging Type: Carton Box
- Packaging Dimensions: 193x191x69mm (7.6x7.52x2.72in)
- Gross Weight: 0.84kg (1.85lb)
- Warranty (Years): 3
- Product Compliance: CE, UKCA, FCC, RoHS, REACH & California Proposition 65
Package Contents
- Transmitter unit
- Receiver unit
- 2 x IR emitter cable
- 2 x IR receiver cable
- Mounting kit
- Multi-Country Power Supply (EU, UK, US & AUS)
- Lindy manual
Purchasing Information
- No.: 38139
- EAN: 4002888381390
| AV Interface | HDMI® |
| Bidirectonal Ports | RS-232 |
| CEC Support | - |
| Colour | Black |
| Dimensions WxDxH | 65x115x17mm (2.56x4.53x0.67in) per unit |
| EDID Pass Through | Pass-through |
| Gross Weight | 0.84kg (1.85lb) |
| HDCP Support | Pass-through |
| Housing Material | Metal |
| Humidity | 20-90% RH (non-condensing) |
| Chipset | VS010 |
| Interface Standard | 1.4 |
| IR Support | 20-60kHz |
| Laser Class (only for Fibre) | - |
| Maximum Distance | 70m (229.66ft) |
| Maximum Resolution | 3840x2160@30Hz 4:4:4 8bit |
| Net Weight | 0.2kg (0.44lb) per unit |
| Operating Temperature | 0°C - 40°C (32°F - 104°F) |
| Package Contents | Lindy manual |
| Packaging Dimensions | 193x191x69mm (7.6x7.52x2.72in) |
| Packaging Type | Carton Box |
| Power | 5.5/2.1mm DC socket |
| Power Requirements | 24VDC 1A |
| Product Compliance | CE, UKCA, FCC, RoHS, REACH & California Proposition 65 |
| Receiver Input | RJ45 (Female), IR Female) |
| Receiver Ouput | HDMI® (Female), IR (Female) |
| Separate Audio Ports | - |
| Serial Interface | RS-232 |
| Special Features | PoC (Power over Cat.6) |
| Storage Temperature | -20°C - 60°C (-4°F - 140°F) |
| Supported Audio | Pass-through |
| Supported Bandwidth | 10.2Gbps |
| Transmission Medium | 1 x Cat.5e/6 |
| Transmission Protocol | HDBaseT |
| Transmitter Input | HDMI® (Female), IR (Female) |
| Transmitter Output | RJ45 (Female), IR Female) |
| Warranty (Years) | 2 |
| Wavelength (only for Fibre) | - |
