Predĺženie HDMI cez TP do 70m, IR, RS232, so scalerom, reciever (Rx)
Predĺženie HDMI cez TP do 70m, IR, RS232, so scalerom, reciever (Rx)

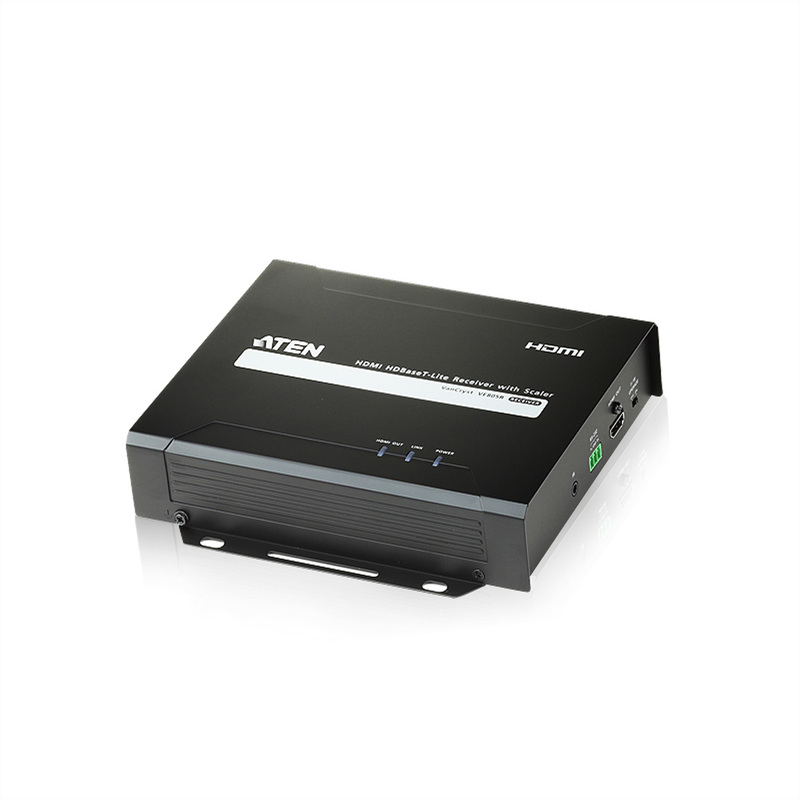

HDMI HDBaseT-Lite prijímač so Scalerom (HDBaseT trieda B) Prijímač VE805R HDMI HDBaseT-Lite so Scalerom mo..... celý popis
HDMI HDBaseT-Lite prijímač so Scalerom (HDBaseT trieda B)

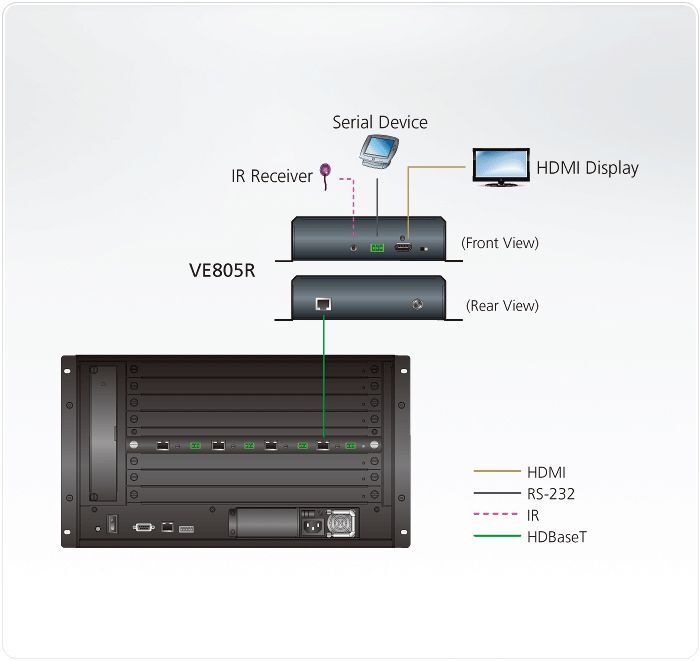

Prijímač VE805R HDMI HDBaseT-Lite so Scalerom možno skombinovať s produktmi ATEN HDMI HDBaseT na rozšírenie vášho HDMI displeja až na 60 m od zdrojového zariadenia HDMI pomocou jediného kábla Cat 5e/6a.So vstavaným scalerom VE805R podporuje škálovanie zobrazenia rôznych rozlíšení videa. V kombinácii s výstupnou doskou ATEN VM8514 HDBaseT podporuje integráciu video steny a funkcie Seamless Switch™. Okrem toho je VE805R vybavený RS-232 a IR signalizačným priechodom, ktorý umožňuje RS-232 a IR kanály ovládať buď zo vzdialenej na lokálnu jednotku alebo z lokálnej na vzdialenú jednotku, pre obojsmerné ovládanie zdrojové alebo zobrazovacie zariadenie.
Vlastnosti:
- Pripojenie HDBaseT – rozširuje spojenie medzi výstupmi VM8514 HDBaseT a displejom HDMI na veľkú vzdialenosť pomocou jediného kábla Cat 5e/6a
- HDBaseT Anti-jamming – odoláva rušeniu signálu počas vysokokvalitných video prenosov pomocou technológie HDBaseT
- Obojsmerný kanál RS-232 – umožňuje pripojenie k sériovým terminálom alebo sériovým zariadeniam, ako sú dotykové obrazovky a snímače čiarových kódov
- Scaler – obsahuje funkciu škálovania na bezproblémovú integráciu video steny s rôznymi výstupnými formátmi
- Seamless Switch™ – prepínanie takmer k nule sekundy, ktoré poskytuje nepretržité toky videa, prepínanie v reálnom čase a stabilné prenosy signálu*
- Video Wall – obsahuje konfigurovateľné profily video steny dostupné pre vlastné rozloženie obrazovky prostredníctvom jednoduchého webového GUI typu point-n-click*
- Obojsmerný IR kanál – IR prenos sa spracováva jedným smerom v čase**
- Možnosť montáže do racku
Poznámka:
* Funkcia Seamless Switch™ a videostena sú dostupné, keď sa VE805R používa s VM8514.
** Podporuje plnofrekvenčné IR signály od 30 kHz do 60 kHz; avšak kábel infračerveného prijímača, ktorý je súčasťou balenia, podporuje iba 30 kHz až 56 kHz.
Špecifikácia:
Video vstup | |

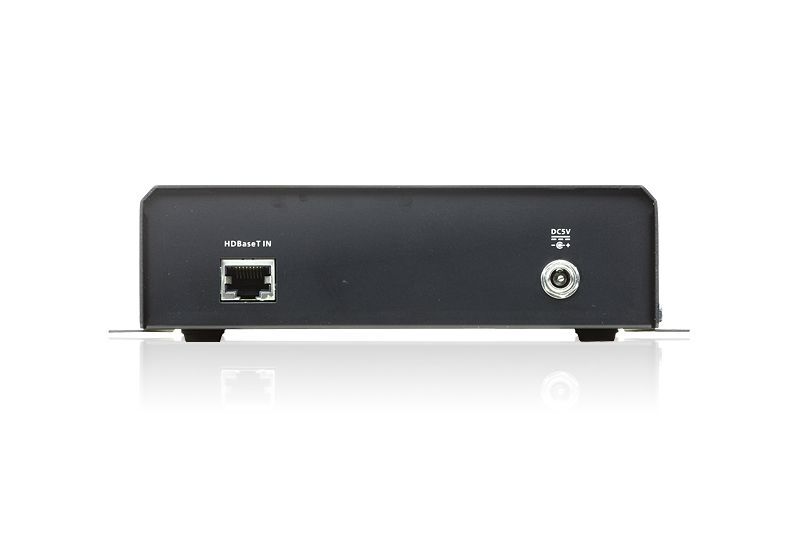

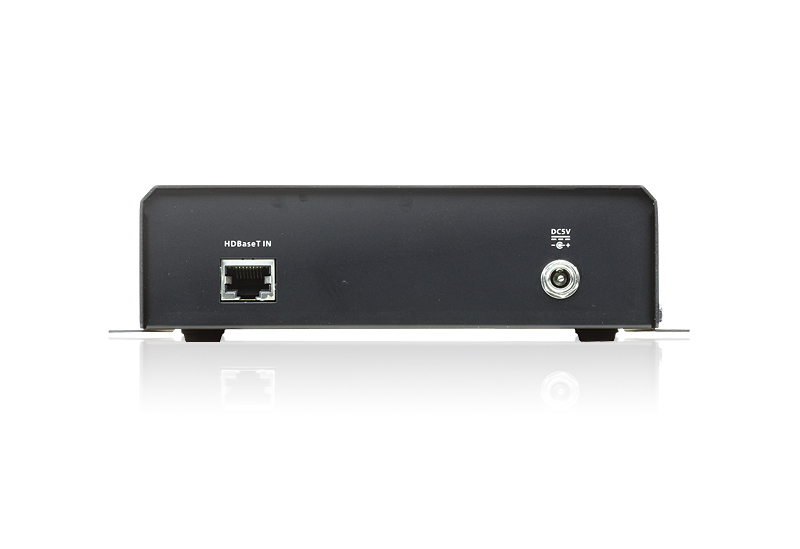

Rozhrania | 1 x RJ-45 samica (strieborná) |
Impedancia | 100 ? |
Video výstup | |
Rozhrania | 1 x HDMI typ A samica (čierna) |
Impedancia | 100 ? |
Video | |
Max. Rýchlosť prenosu dát | 6,75 Gbps (2,25 Gbps na pruh) |
Max. Pixelové hodiny | 225 MHz |
Súlad | HDMI (3D, Deep Color) HDCP 1.4 kompatibilný HDBaseT kompatibilný |
Max. Rozlíšenia / Vzdialenosť | Až 1080p @ 60m (Cat 5e/6); 70 m (kat. 6a) |
Kontrola | |
RS-232 | 1 x Skrutkový konektor, 3 póly |
IR | 1 x mini stereo jack samica (čierna) |
Moc | |
Konektory | 1 x DC Jack (Sliver) |
Spotreba | 5 V jednosmerný prúd, 9,5 W |
Environmentálne | |
Prevádzková teplota | 0 - 50 °C |
Skladovacia teplota | -20 - 60 °C |
Vlhkosť | 0 - 80 % relatívnej vlhkosti, nekondenzuje |
Fyzikálne vlastnosti | |
Bývanie | Kovové |
Hmotnosť | 0,83 kg (1,83 lb) |
Rozmery (D x Š x V) | 18,18 x 16,92 x 4,20 cm (7,16 x 6,66 x 1,65 palca) |
Obsah Balenia:
1x VE805R HDMI HDBaseT-Lite prijímač so Scalerom1x napájací adaptér
1x IR vysielač
1x IR prijímač
1x svorkovnica
1x Návod na použitie
HDMI HDBaseT-Lite Receiver with Scaler (HDBaseT Class B)
The VE805R HDMI HDBaseT-Lite Receiver with Scaler can be combined with ATEN HDMI HDBaseT products to extend your HDMI display up to 60 m from your HDMI source device using a single Cat 5e/6a cable.With a built-in scaler, the VE805R supports scaling the display of different video resolutions. When combined with the ATEN VM8514 HDBaseT Output Board, it supports video wall integration and Seamless Switch™ functions. In addition, the VE805R is equipped with RS-232 and IR signaling pass-through, which allows RS-232 and IR channels to be controlled either from the remote to local unit or from the local to remote unit, for bi-directional control of the source or display device.
Vlastnosti:
- HDBaseT Connectivity – extends the connection between the VM8514 HDBaseT outputs and an HDMI display over a long distance via single Cat 5e/6a cable
- HDBaseT Anti-jamming – resists signal interference during high quality video transmissions using HDBaseT technology
- Bi-directional RS-232 channel – allows you to connect to serial terminals or serial devices, such as touch screens and barcode scanners
- Scaler – features a scaling function to integrate a video wall seamlessly with various output formats
- Seamless Switch™ – close-to-zero second switching that provides continuous video streams, real-time switching and stable signal transmissions*
- Video Wall – features configurable video wall profiles available for custom screen layouts via simple point-n-click web GUI*
- Bi-directional IR channel – IR transmission is processed one direction at a time**
- Rack-mountable
Note:
* The Seamless Switch™ and video wall functions are available when the VE805R is used with the VM8514.
** Supports full frequency IR signals from 30KHz to 60KHz; however the IR receiver cable included with the package only supports 30KHz to 56 KHz.
Špecifikácia:
Video Input | |
Interfaces | 1 x RJ-45 Female (Silver) |
Impedance | 100 ? |
Video Output | |
Interfaces | 1 x HDMI Type A Female (Black) |
Impedance | 100 ? |
Video | |
Max. Data Rate | 6.75 Gpbs (2.25 Gbps per lane) |
Max. Pixel Clock | 225 MHz |
Compliance | HDMI (3D, Deep Color) HDCP 1.4 Compatible HDBaseT Compatible |
Max. Resolutions / Distance | Up to 1080p @60m (Cat 5e/6); 70m (Cat 6a) |
Control | |
RS-232 | 1 x Captive Screw Connector, 3 Pole |
IR | 1 x Mini Stereo Jack Female (Black) |
Power | |
Connectors | 1 x DC Jack (Sliver) |
Consumption | 5 VDC, 9.5W |
Environmental | |
Operating Temperature | 0 - 50°C |
Storage Temperature | -20 - 60°C |
Humidity | 0 - 80% RH, Non-Condensing |
Physical Properties | |
Housing | Metal |
Weight | 0.83 kg ( 1.83 lb ) |
Dimensions (L x W x H) | 18.18 x 16.92 x 4.20 cm (7.16 x 6.66 x 1.65 in.) |
Obsah Balenia:
1x VE805R HDMI HDBaseT-Lite Receiver with Scaler1x Power Adapter
1x IR Transmitter
1x IR Receiver
1x Terminal Block
1x User Instructions
Parametre
Typ predĺženia
HDMI
Prenosové médium
cez 1x Ethernet Kábe (1x TP / Patchkábel)
Maximálna vzdialenosť
70m
Prenos cez LAN (TCP/IP protokol)
nie
Dual View
nie
Lokálny monitor ("Loop Out")
nie
Typ balenia
Reciever
Infrared (IR)
áno
Podpora 4K@60Hz
nie
Dual Remote (Lokálne ovládanie)
nie
RS232
áno
PoC (Power Over Cable)
nie
Audio (3,5mm jack)
nie
USB
nie
