Tento sieťový kábel Cat.6A (TIA) od značky EFB-Elektronik prenáša dáta až do 10 Gbit/s. Tienenie S/FTP spoľahlivo chráni pred rušením a zaisťuje dobrú kvalitu signálu. Keďže ide o ethernetový kábel Cat.6A (TIA), ponúka frekvenčný rozsah až 500 MHz, čo zaisťuje vysoký výkon prenosu dát.
Ě Zvýšená odolnosť voči rušeniu v elektromagneticky nabitých prostrediach Í Dvojité tienenie (S/FTP) zlepšuje rezervu EMC, znižuje náchylnosť na žiarenie a stabilizuje prenos pri paralelnom vedení káblov.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Napájanie a pripojenie koncových zariadení pomocou jedného kábla Ě Znižuje námahu pri kabeláži, pretože dáta a napájanie sa prenášajú cez 4PPoE podľa IEEE802.3bt po jednej linke (menej napájacích zdrojov/zásuviek, rýchlejšia inštalácia).
Popis produktu
Sieťový kábel S/FTP má dvojité tienenie, ktoré účinne minimalizuje elektromagnetické rušenie. Teplotný rozsah kábla je -20 až 60 °C. Široký rozsah možných aplikácií je podporený polomerom ohybu > 25 mm. Sieťový kábel má stupeň krytia IP20. Plášť LSZH je bezhalogénový a má nízke dymivé vlastnosti. V prípade požiaru minimalizuje tvorbu dymu a zvyšuje bezpečnosť v interiéri.
Technické detaily
Ě Kat. 6A (TIA)
Ě Konektor: RJ45 8(8) na RJ45 8(8) s červenými konektormi TM21
Tienenie: S/FTP kábel s 4x2 x AWG27/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Pozlátené kontakty
Plášť: Materiál plášťa LSZH
Ě Vonkajší priemer: 5,9 mm
Ě S pripevnenou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1, nízkodymivá podľa IEC61034, bezhalogénová podľa IEC60754-2
Stupeň krytia: IP20
Ě S 360° nadstavcom na dáždnik
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Značka: EFB-Elektronik
Ě Zvýšená odolnosť voči rušeniu v elektromagneticky nabitých prostrediach Í Dvojité tienenie (S/FTP) zlepšuje rezervu EMC, znižuje náchylnosť na žiarenie a stabilizuje prenos pri paralelnom vedení káblov.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Ě Napájanie a pripojenie koncových zariadení pomocou jedného kábla Ě Znižuje námahu pri kabeláži, pretože dáta a napájanie sa prenášajú cez 4PPoE podľa IEEE802.3bt po jednej linke (menej napájacích zdrojov/zásuviek, rýchlejšia inštalácia).
Popis produktu
Sieťový kábel S/FTP má dvojité tienenie, ktoré účinne minimalizuje elektromagnetické rušenie. Teplotný rozsah kábla je -20 až 60 °C. Široký rozsah možných aplikácií je podporený polomerom ohybu > 25 mm. Sieťový kábel má stupeň krytia IP20. Plášť LSZH je bezhalogénový a má nízke dymivé vlastnosti. V prípade požiaru minimalizuje tvorbu dymu a zvyšuje bezpečnosť v interiéri.
Technické detaily
Ě Kat. 6A (TIA)
Ě Konektor: RJ45 8(8) na RJ45 8(8) s červenými konektormi TM21
Tienenie: S/FTP kábel s 4x2 x AWG27/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Pozlátené kontakty
Plášť: Materiál plášťa LSZH
Ě Vonkajší priemer: 5,9 mm
Ě S pripevnenou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1, nízkodymivá podľa IEC61034, bezhalogénová podľa IEC60754-2
Stupeň krytia: IP20
Ě S 360° nadstavcom na dáždnik
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Značka: EFB-Elektronik
| Výkon | príbeh |
| horľavý výstup | podľa IEC60332-1 |
| Vonkajší prechod pre káble | 5,9 mm |
| AWG-Querschnitt | 27/7 |
| Pásmový breit | 500 MHz |
| Belegung | podľa TIA/EIA 568B |
| Prevádzkový/Napäťový napätím | max. 50 V jednosmerného prúdu |
| Biegeradius | >25 mm |
| Einsatzgebiet | Priemyselný Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Einsatzort | Priemyselný Ethernet / Rechenzentrum / Strukturierte Gebäudeverkabelung |
| Eurotrieda | Eca |
| Farba ochranných tkanín | čierny |
| Geeignet für Schutzart (IP) | IP20 |
| Celkové ošetrovanie tabúľ | cca 45 % |
| Bezhalogénové | podľa IEC60754-2 |
| Harmonizovaná norma | EN 50575 |
| Chemicky zložiteľný | Nie |
| Impedancia | 100 ±25 Ω |
| Izolácieširší stand | > 2000 MΩ |
| Káblový tvar | kolo |
| Konštrukcia káblov | 4x2 |
| Typ kábla | S/FTP |
| Typ kábla od výrobcu | Draka UC900 SS27 Cat.7 PUR |
| Kategória | 6A (TIA) |
| Knickschutztülle | nalepený |
| Kontakty | Vergoldet |
| Dlhopisový odtlačok | Nie |
| Leitermaterial | Kupfer |
| Leiterwiderstand DC | 170 Ω/km |
| Mantel-Farbe | šedý |
| Materiál krbu | LSZH |
| Materiál rímsy | LSZH |
| NVP-Wert | 79 % |
| Ochranný list | Nie |
| Ozónom ponechaný | Nie |
| Pinbelegung | 1:1 |
| Skúšobný rozsah | 1000 (V DC, 1 min) Ader/Ader a Ader/Schirm |
| Rasthebelschutz | Ja |
| Raucharm | podľa IEC61034 |
| Rohkabel | Kat. 7 |
| Schirmcontaktierung | 360° úhlopriečka obrazovky |
| Rozširujúci sa stav | < 340 Ω/km |
| Steckertyp | Hniloba TM21 |
| Zväzok | IEC 60603-7-51 |
| Typ spojovacieho prvku Prípojka 1 | RJ45 8(8) |
| Typ spojovacieho prvku Prípojka 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Teplotný rozsah | -20 – 60 °C |
| Teplotný priestor (prevádzka) | -20 – 60 °C |
| Temperaturbereich (Inštalácia) | 0 – 50 °C |
| Preťaženie | 10 Gbit/s |
| Schválené UL | Nie |
| UV certifikácia | Nie |
| Verkabelungs Standard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
| Širšie slnečné symetrie | 3 % |
This Cat.6A (TIA) network cable from the EFB-Elektronik brand transmits data up to 10Gbit. The S/FTP shielding reliably protects against interference and ensures good signal quality. Because it is a Cat.6A (TIA) Ethernet cable, it offers a frequency range of up to 500MHz, which provides high data transmission performance.
Ì Increase interference immunity in electromagnetically charged environments Í double shielding (S/FTP) improves EMC reserve, reduces susceptibility to radiation and stabilizes transmission in parallel cable routing.
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Power and connect end devices via one cable Í reduces cabling effort because data and power are transmitted via 4PPoE according to IEEE802.3bt on one line (fewer power supplies/sockets, faster installation).
Product Description
The S/FTP network cable has double shielding, which effectively minimizes electromagnetic interference. The temperature range of the cable is -20 Í 60 øC. The wide range of possible applications is supported by the bending radius of >25 mm. The network cable is IP20 rated. The LSZH jacket is halogen-free and low-smoke. In the event of a fire, it minimizes smoke development and increases indoor safety.
Technical details
Ì Cat.6A (TIA)
Ì Connector: RJ45 8(8) to RJ45 8(8) with red TM21 connectors
Ì Shielding: S/FTP cable with 4x2 x AWG27/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
Ì Gold-plated contacts
Ì Sheath: LSZH sheath material
Ì Outer diameter: 5.9 mm
Ì With an attached anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1, low-smoke according to IEC61034, halogen-free according to IEC60754-2
Ì Degree of protection: IP20
Ì With a 360ø umbrella attachment
Ì With locking lever protection
Ì Mating cycles: =750
Ì Brand: EFB-Elektronik
Ì Increase interference immunity in electromagnetically charged environments Í double shielding (S/FTP) improves EMC reserve, reduces susceptibility to radiation and stabilizes transmission in parallel cable routing.
Ì Cover fire protection requirements in compliance with standards Í flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Ì Power and connect end devices via one cable Í reduces cabling effort because data and power are transmitted via 4PPoE according to IEEE802.3bt on one line (fewer power supplies/sockets, faster installation).
Product Description
The S/FTP network cable has double shielding, which effectively minimizes electromagnetic interference. The temperature range of the cable is -20 Í 60 øC. The wide range of possible applications is supported by the bending radius of >25 mm. The network cable is IP20 rated. The LSZH jacket is halogen-free and low-smoke. In the event of a fire, it minimizes smoke development and increases indoor safety.
Technical details
Ì Cat.6A (TIA)
Ì Connector: RJ45 8(8) to RJ45 8(8) with red TM21 connectors
Ì Shielding: S/FTP cable with 4x2 x AWG27/7
Ì Cable shape: round
Ì Pin assignment: 1:1 according to TIA/EIA 568B
Ì Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
Ì Gold-plated contacts
Ì Sheath: LSZH sheath material
Ì Outer diameter: 5.9 mm
Ì With an attached anti-kink grommet
Ì Fire protection: flame-retardant according to IEC60332-1, low-smoke according to IEC61034, halogen-free according to IEC60754-2
Ì Degree of protection: IP20
Ì With a 360ø umbrella attachment
Ì With locking lever protection
Ì Mating cycles: =750
Ì Brand: EFB-Elektronik
| Ausführung | geschirmt |
| Ausführung flammwidrig | nach IEC60332-1 |
| Außendurchmesser des Kabels | 5,9 mm |
| AWG-Querschnitt | 27/7 |
| Bandbreite | 500MHz |
| Belegung | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Biegeradius | >25 mm |
| Einsatzgebiet | Industrial Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Einsatzort | Industrial Ethernet / Rechenzentrum / Strukturierte Gebäudeverkabelung |
| Euroklasse | Eca |
| Farbe der Knickschutztülle | schwarz |
| Geeignet für Schutzart (IP) | IP20 |
| Gesamtabschirmung | ca. 45 % |
| Halogenfrei | nach IEC60754-2 |
| Harmonisierte Norm | EN 50575 |
| Chemisch beständig | Nein |
| Impedanz | 100 ±25 Ω |
| Isolationswiderstand | > 2000 MΩ |
| Kabelform | rund |
| Kabelkonstruktion | 4x2 |
| Kabeltyp | S/FTP |
| Kabeltyp nach Hersteller | Draka UC900 SS27 Cat.7 PUR |
| Kategorie | 6A (TIA) |
| Knickschutztülle | aufgesteckt |
| Kontakte | Vergoldet |
| Längenaufdruck | Nein |
| Leitermaterial | Kupfer |
| Leiterwiderstand DC | 170 Ω/km |
| Mantel-Farbe | grau |
| Mantelmaterial | LSZH |
| Mantel-Material | LSZH |
| NVP-Wert | 79 % |
| Ölbeständig | Nein |
| Ozon beständig | Nein |
| Pinbelegung | 1:1 |
| Prüfspannung | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz | Ja |
| Raucharm | nach IEC61034 |
| Rohkabel | Cat.7 |
| Schirmkontaktierung | 360° Schirmbefestigung |
| Schleifenwiderstand | < 340 Ω/km |
| Steckertyp | TM21 rot |
| Steckverbinder | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Temperaturbereich | -20 – 60 °C |
| Temperaturbereich (Betrieb) | -20 – 60 °C |
| Temperaturbereich (Installation) | 0 – 50 °C |
| Übertragung | 10Gbit |
| UL approbiert | Nein |
| UV beständig | Nein |
| Verkabelungsstandard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
| Widerstandsunsymmetrie | 3 % |
Kategória
cat. 6a / class E 500MHz / 10G BASE-T
Tienenie
S/FTP (PiMF)
Dĺžka
15m
Farba
sivá
Materiál vodiča
meď
Predlžovací
nie
Zapojenie
1:1 podľa EIA / TIA 568
LSOH/LSZH bezhalogénový
áno
Vhodný do exteriéru
nie

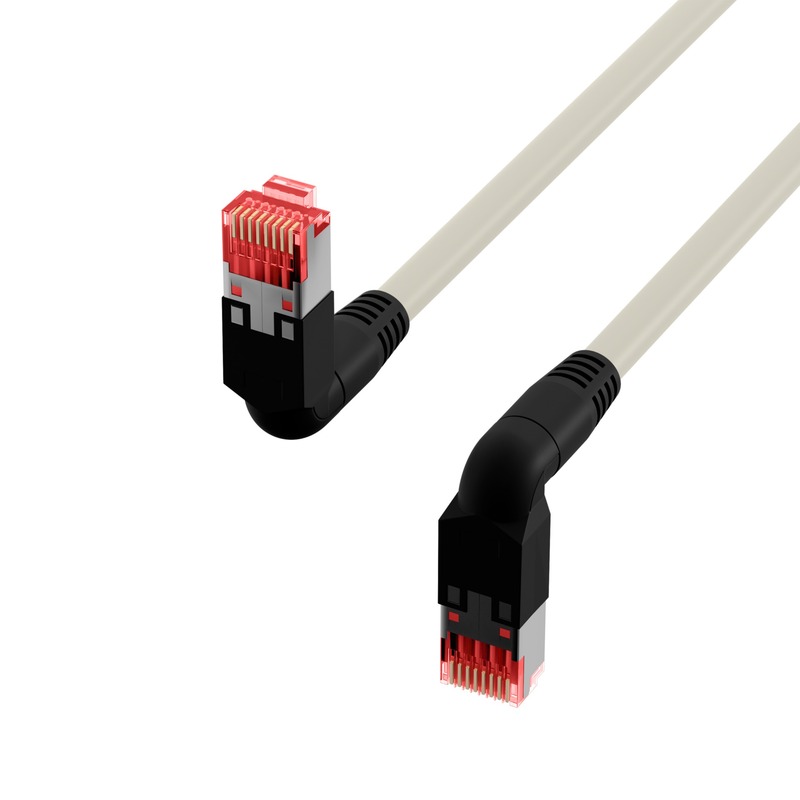

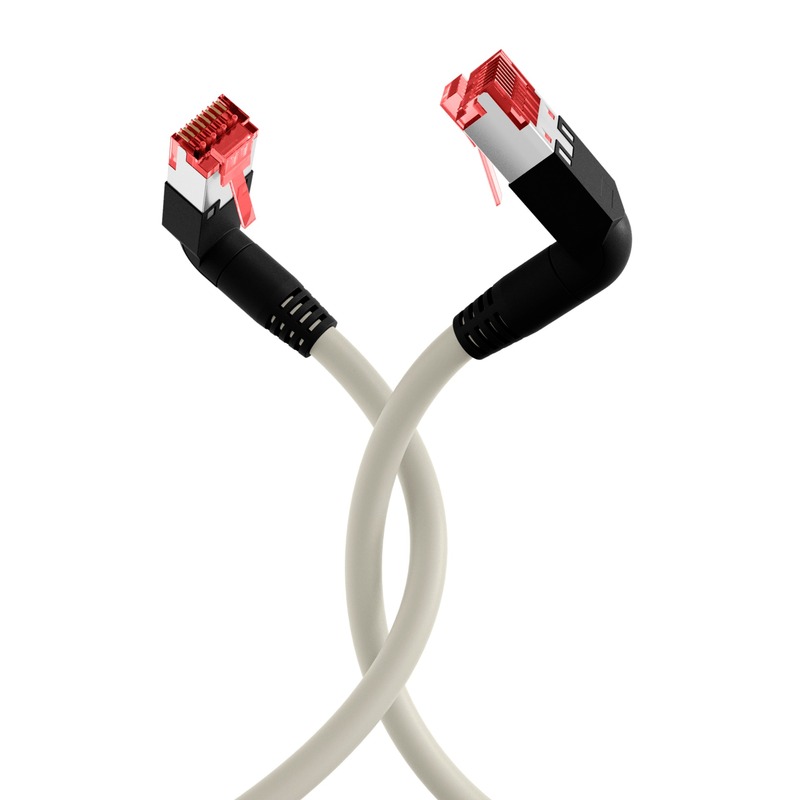

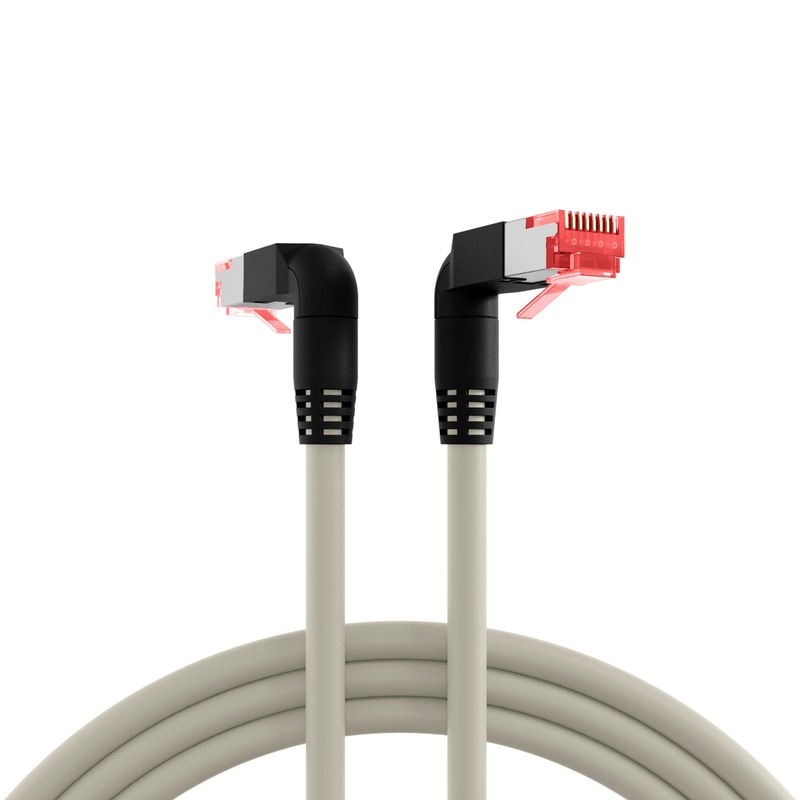

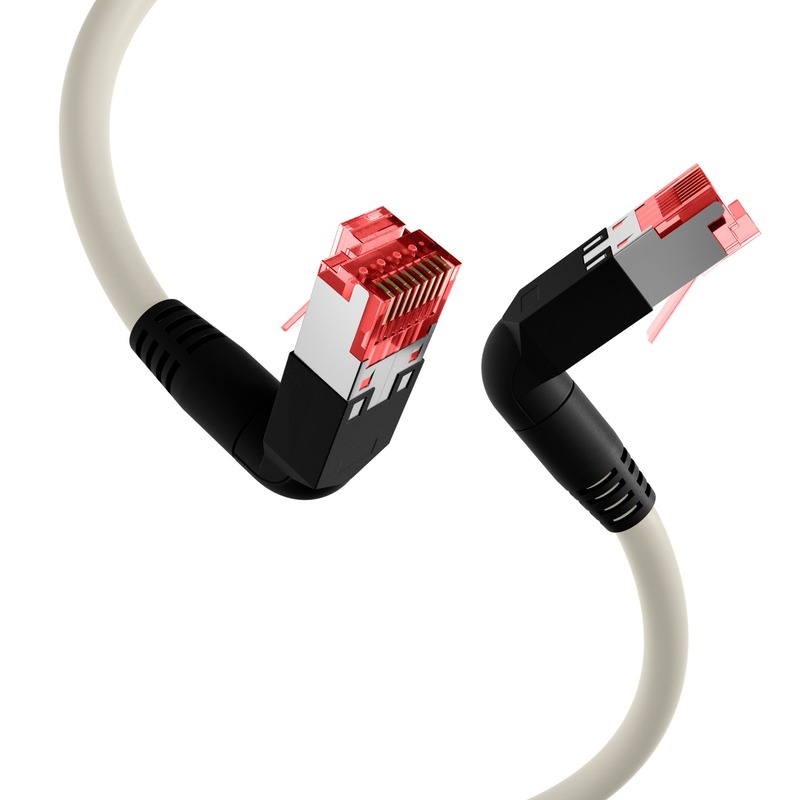

Uhlový konektor/konektory
Uhlové konektory (2x90°)
Slim / Plochý
Nie
Certifikovaný kábel
nie
Flexibilný
nie
Montáž na panel
nie
Ochrana západky konektora
áno
Typ vodiča
lanko
