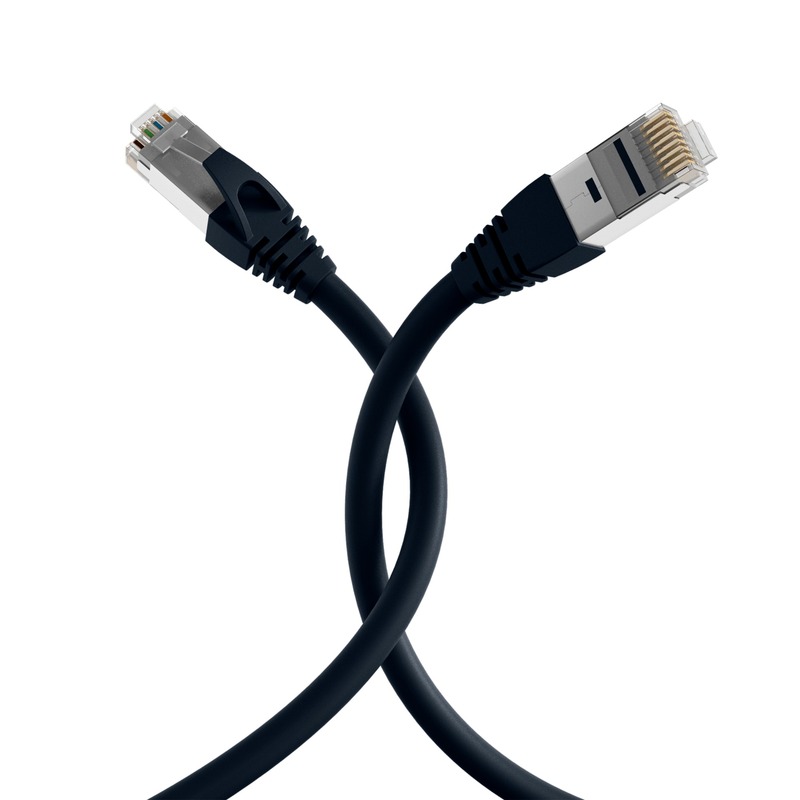

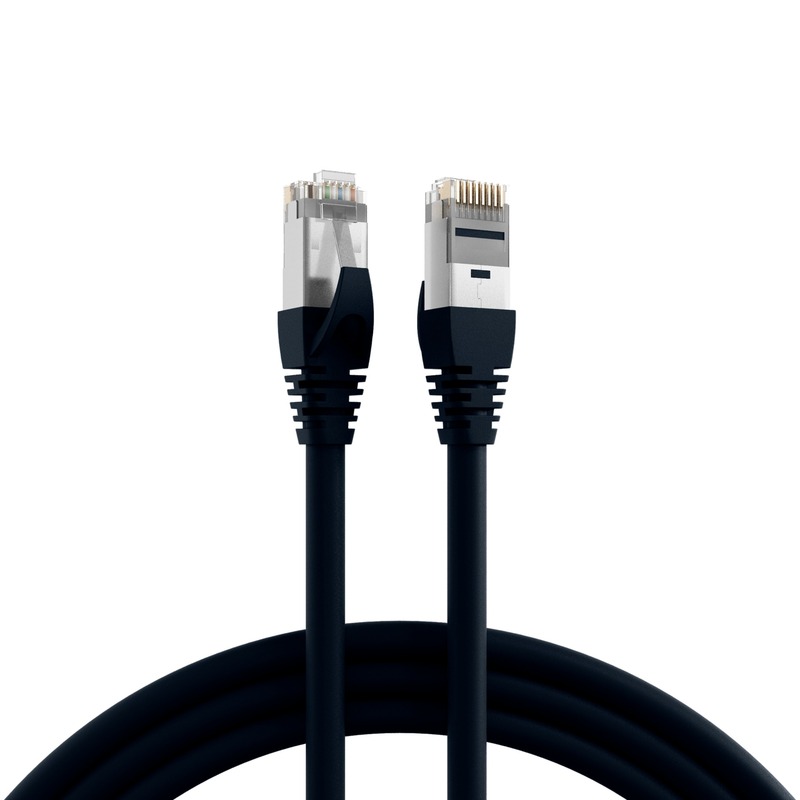

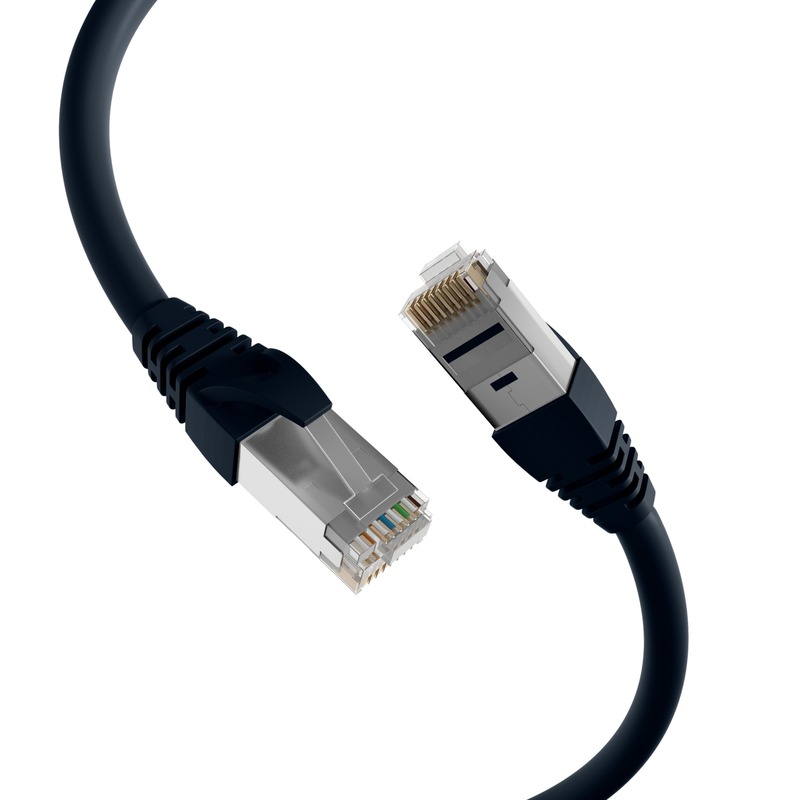

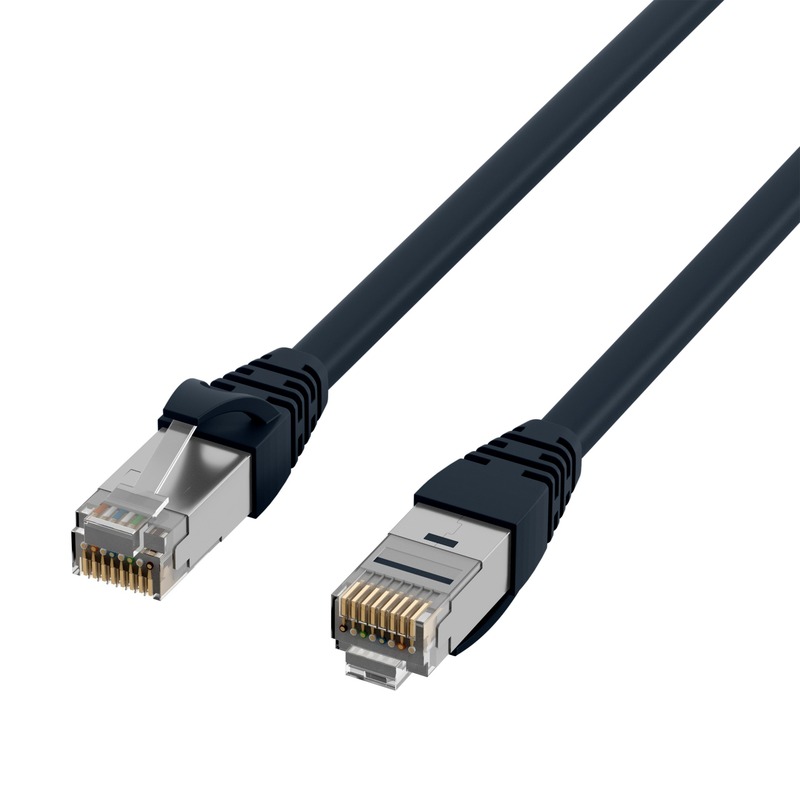

Tento dátový kábel Cat.6A (TIA) od značky EFB-Elektronik prenáša dáta až do 10 Gbit/s. Tienenie S/FTP spoľahlivo chráni pred rušením a zaisťuje vysokú kvalitu signálu. Keďže ide o sieťový kábel Cat.6A (TIA), podporuje frekvenčný rozsah až 500 MHz, čo poskytuje vysoký výkon prenosu dát.
Ě Určené pre inštalácie vystavené slnečnému žiareniu Í Materiály plášťa odolné voči UV žiareniu znižujú starnutie materiálu spôsobené vystavením slnku a zvyšujú životnosť pri použití na jasných/slnečných miestach (napr. v blízkosti okien alebo v chránených vonkajších priestoroch).
Ě Zvýšená odolnosť voči rušeniu v elektromagneticky nabitých prostrediach Í Dvojité tienenie (S/FTP) zlepšuje rezervu EMC, znižuje náchylnosť na žiarenie a stabilizuje prenos pri paralelnom vedení káblov.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Popis produktu
Dátový kábel S/FTP má dvojité tienenie, ktoré účinne minimalizuje elektromagnetické rušenie. Môže byť použitý v rozšírenom teplotnom rozsahu -40 až 80 °C. Širokú škálu možných aplikácií podporuje polomer ohybu > 31 mm. Ethernetový kábel má krytie IP20. Plášť TPE/LSZH je flexibilný, bezhalogénový a s nízkou úrovňou dymu, vďaka čomu je ideálny pre bezpečné a profesionálne inštalácie patchov a serverových skríň.
Technické detaily
Ě Kat. 6A (TIA)
Ě Konektor: RJ45 8(8) na RJ45 8(8) s konektormi RJ45
Tienenie: S/FTP kábel s 4x2 x AWG26/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Pozlátené kontakty
Plášť: Materiál plášťa TPE/LSZH
Ě Vonkajší priemer: 6,2 mm
Ě So vstrekovanou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1, nízkodymivá podľa IEC61034, bezhalogénová podľa IEC60754-2
Stupeň krytia: IP20
Ě S 360° nadstavcom na dáždnik
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Značka: EFB-Elektronik
Ě Určené pre inštalácie vystavené slnečnému žiareniu Í Materiály plášťa odolné voči UV žiareniu znižujú starnutie materiálu spôsobené vystavením slnku a zvyšujú životnosť pri použití na jasných/slnečných miestach (napr. v blízkosti okien alebo v chránených vonkajších priestoroch).
Ě Zvýšená odolnosť voči rušeniu v elektromagneticky nabitých prostrediach Í Dvojité tienenie (S/FTP) zlepšuje rezervu EMC, znižuje náchylnosť na žiarenie a stabilizuje prenos pri paralelnom vedení káblov.
Ě Spĺňajú požiadavky na protipožiarnu ochranu v súlade s normami Í Správanie káblov s ohňovzdornou úpravou podľa normy IEC60332-1 znižuje šírenie ohňa v prípade poruchy a podporuje súlad s bežnými inštalačnými špecifikáciami.
Popis produktu
Dátový kábel S/FTP má dvojité tienenie, ktoré účinne minimalizuje elektromagnetické rušenie. Môže byť použitý v rozšírenom teplotnom rozsahu -40 až 80 °C. Širokú škálu možných aplikácií podporuje polomer ohybu > 31 mm. Ethernetový kábel má krytie IP20. Plášť TPE/LSZH je flexibilný, bezhalogénový a s nízkou úrovňou dymu, vďaka čomu je ideálny pre bezpečné a profesionálne inštalácie patchov a serverových skríň.
Technické detaily
Ě Kat. 6A (TIA)
Ě Konektor: RJ45 8(8) na RJ45 8(8) s konektormi RJ45
Tienenie: S/FTP kábel s 4x2 x AWG26/7
Tvar kábla: okrúhly
Ě Obsadenie pinov: 1:1 podľa TIA/EIA 568B
Ě Ekvivalent triedy PoE: PoE podľa IEEE802.3af, PoE+ podľa IEEE802.3at a 4PPoE podľa IEEE802.3bt
Pozlátené kontakty
Plášť: Materiál plášťa TPE/LSZH
Ě Vonkajší priemer: 6,2 mm
Ě So vstrekovanou priechodkou proti zalomeniu
Ě Protipožiarna ochrana: samozhášacia podľa IEC60332-1, nízkodymivá podľa IEC61034, bezhalogénová podľa IEC60754-2
Stupeň krytia: IP20
Ě S 360° nadstavcom na dáždnik
Ě S ochranou blokovacej páky
Párovacie cykly: =750
Značka: EFB-Elektronik
| Výkon | príbeh |
| horľavý výstup | podľa IEC60332-1 |
| Vonkajší prechod pre káble | 6,2 mm |
| AWG-Querschnitt | 26/7 |
| Pásmový breit | 500 MHz |
| Belegung | podľa TIA/EIA 568B |
| Prevádzkový/Napäťový napätím | max. 50 V jednosmerného prúdu |
| Biegeradius | >31 mm |
| Durchschlagsfestigkeit gemäß IEC 60664-1 | 6 kV |
| Einsatzgebiet | Priemyselný Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Einsatzort | Priemyselný Ethernet / Rechenzentrum / Strukturierte Gebäudeverkabelung |
| Farba ochranných tkanín | čierny |
| Geeignet für Schutzart (IP) | IP20 |
| Bezhalogénové | podľa IEC60754-2 |
| Harmonizovaná norma | EN 50575 |
| Chemicky zložiteľný | Nie |
| Impedancia | 100 ±15 Ω |
| Izolácieširší stand | 100 MΩ |
| Káblový odtlačok | Patchcord Cat.6A SUPERFLEX S/FTP www.efb-elektronik.de |
| Káblový tvar | kolo |
| Konštrukcia káblov | 4x2 |
| Typ kábla | S/FTP |
| Kategória | 6A (TIA) |
| Knickschutztülle | angespritzt |
| Kontakty | Vergoldet |
| Kontaktná osoba | < 20 mΩ |
| Dlhopisový odtlačok | Nie |
| Leitermaterial | Kupfer |
| Leiterwiderstand DC | 142 Ω/km |
| Mantel-Farbe | čierny |
| Materiál krbu | TPE/LSZH |
| Materiál rímsy | TPE/LSZH |
| Ochranný list | Nie |
| Ozónom ponechaný | Nie |
| Pinbelegung | 1:1 |
| Skúšobný rozsah | 1000 (V DC, 1 min) Ader/Ader a Ader/Schirm |
| Rasthebelschutz | Ja |
| Raucharm | podľa IEC61034 |
| Schirmcontaktierung | 360° úhlopriečka obrazovky |
| Rozširujúci sa stav | 284 Ω/km |
| Steckertyp | Štandard RJ45 |
| Zväzok | IEC 60603-7-51 |
| Typ spojovacieho prvku Prípojka 1 | RJ45 8(8) |
| Typ spojovacieho prvku Prípojka 2 | RJ45 8(8) |
| Steckzyklen | ≥750 |
| Strombelastbarkeit | max. 1 A |
| Teplotný rozsah | -40 – 80 °C |
| Preťaženie | 10 Gbit/s |
| Schválené UL | Nie |
| UV certifikácia | Ja |
| Verkabelungs Standard | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
This Cat.6A (TIA) data cable from the EFB-Elektronik brand transmits data up to 10Gbit. S/FTP shielding reliably protects against interference and ensures high-quality signals. Because it is a Cat.6A (TIA) network cable, it supports a frequency range of up to 500MHz, which provides high data transmission performance.
• Designed for sun-exposed installations UV-resistant jacket materials reduce material ageing caused by sun exposure and increase service life when used in bright/sunny areas (e.g. near windows or in sheltered outdoor areas).
• Increase interference immunity in electromagnetically charged environments double shielding (S/FTP) improves EMC reserve, reduces susceptibility to radiation and stabilizes transmission in parallel cable routing.
• Cover fire protection requirements in compliance with standards flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Product Description
The S/FTP data cable has a double shield that effectively minimizes electromagnetic interference. It can be used in an extended temperature range of -40 80 řC. The wide range of possible applications is supported by the bending radius of >31 mm. The Ethernet cable is IP20 rated. The TPE/LSZH jacket is flexible, halogen-free and low-smoke, making it ideal for safe and professional patch and server cabinet installations.
Technical details
• Cat.6A (TIA)
• Connector: RJ45 8(8) to RJ45 8(8) with RJ45 connectors
• Shielding: S/FTP cable with 4x2 x AWG26/7
• Cable shape: round
• Pin assignment: 1:1 according to TIA/EIA 568B
• Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
• Gold-plated contacts
• Sheath: TPE/LSZH sheath material
• Outer diameter: 6.2 mm
• With an injected anti-kink grommet
• Fire protection: flame-retardant according to IEC60332-1, low-smoke according to IEC61034, halogen-free according to IEC60754-2
• Degree of protection: IP20
• With a 360ř umbrella attachment
• With locking lever protection
• Mating cycles: =750
• Brand: EFB-Elektronik
• Designed for sun-exposed installations UV-resistant jacket materials reduce material ageing caused by sun exposure and increase service life when used in bright/sunny areas (e.g. near windows or in sheltered outdoor areas).
• Increase interference immunity in electromagnetically charged environments double shielding (S/FTP) improves EMC reserve, reduces susceptibility to radiation and stabilizes transmission in parallel cable routing.
• Cover fire protection requirements in compliance with standards flame-retardant cable behaviour according to IEC60332-1 reduces the spread of fire in the event of a fault and supports compliance with common installation specifications.
Product Description
The S/FTP data cable has a double shield that effectively minimizes electromagnetic interference. It can be used in an extended temperature range of -40 80 řC. The wide range of possible applications is supported by the bending radius of >31 mm. The Ethernet cable is IP20 rated. The TPE/LSZH jacket is flexible, halogen-free and low-smoke, making it ideal for safe and professional patch and server cabinet installations.
Technical details
• Cat.6A (TIA)
• Connector: RJ45 8(8) to RJ45 8(8) with RJ45 connectors
• Shielding: S/FTP cable with 4x2 x AWG26/7
• Cable shape: round
• Pin assignment: 1:1 according to TIA/EIA 568B
• Equivalent to PoE class: PoE to IEEE802.3af, PoE+ to IEEE802.3at, and 4PPoE to IEEE802.3bt
• Gold-plated contacts
• Sheath: TPE/LSZH sheath material
• Outer diameter: 6.2 mm
• With an injected anti-kink grommet
• Fire protection: flame-retardant according to IEC60332-1, low-smoke according to IEC61034, halogen-free according to IEC60754-2
• Degree of protection: IP20
• With a 360ř umbrella attachment
• With locking lever protection
• Mating cycles: =750
• Brand: EFB-Elektronik
