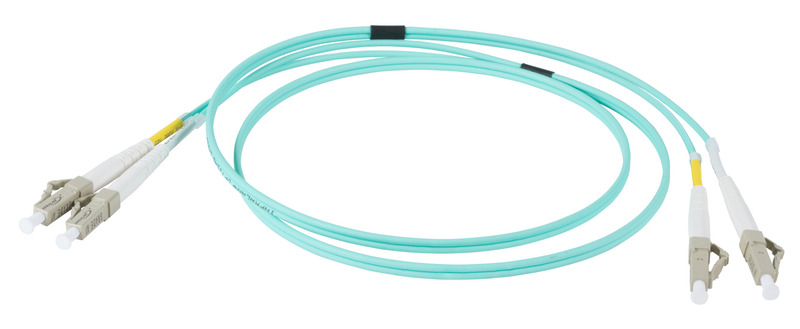

Optické patch káble INFRALAN LC pozostávajú z definovaných komponentov, ktoré sú v súlade so štruktúrovanou kabelážou podľa noriem ISO/IEC 11801 a EN50173-x. Použité konektory zodpovedajú norme IEC 61754-20 a spĺňajú triedu kvality B/2 podľa IEC 61753-1 pre single-mode verziu a triedu kvality A/1 podľa IEC 61753-122-2 pre multi-mode verzie. Zostavený patch kábel má bezhalogénový a ohňovzdorný plášť, ktorý zodpovedá normám IEC 60754-2, IEC 60332-1 a IEC 61034.
Aplikácia:
Pripojenie aktívnych komponentov
Pripojenie pasívnych komponentov
Pripojenie aktívnych spojovacích prvkov
Priemyselné káblové pripojenia
pripojenia predplatiteľov
Doručenie:
Optický patch kábel INFRALAN LC je zabalený v polyetylénovom vrecku, ktorý obsahuje protokol o meraní a spony na kódovanie. Okrem toho je vlákno na vonkajšom plášti označené logom INFRALAN.
| Počet fasín | 2 |
| Pracovná teplota | -20 60 °C |
| Pohyb | Aramid |
| Bežne optimalizované fázy | nie |
| Einf ged mpfung 850nm | 0,25 dB |
| Faserart | Viacmódový 50/125 |
| Flammwidrig | podľa IEC 60332-1-2 |
| Bezhalogénové | podľa IEC 62821 |
| Kábel O | 2 mm |
| Kábelaufbau | Duplex |
| Typ kábla | IV(ZN) H |
| Kategória | OM3 |
| Knickschutzt lle | nalepený |
| Teplota skladovania | -20 70 °C |
| Lieferumfang | 1x Patchkabel, 2x Duplex Clip, 1x Messprotokoll, 1x Hinweiszettel |
| Mantel-Farbe | akvamarín |
| Materiál krbu | LSZH |
| Minimaler Biegeradius (Dynamisch) | 20xvonkajší priemer mm |
| Minimaler Biegeradius (Statisch) | 10x vonkajší priemer mm |
| Raucharm | podľa IEC 61034 |
| Rckflussd mpfung 850nm | ≥35 dB |
| Typ spojovacieho prvku Prípojka 1 | LC |
| Typ spojovacieho prvku Prípojka 2 | LC |
| Balenie | EFB-Elektronik Polybeutel (wiederverschlie bar) |
Application:
Connecting active components
Connecting passive components
Connection of active connection elements
Industrial cable connections
subscriber connections
Delivery:
The INFRALAN© LC fiber optic patch cable is packed in a polybag containing a measurement report and clips for coding. Furthermore, the fiber is marked on the outer sheath with the INFRALAN© logo.
| Anzahl der Fasern | 2 |
| Arbeitstemperatur | -20 – 60 °C |
| Bewehrung | Aramid |
| Biegeoptimierte Faser | nein |
| Einfügedämpfung 850nm | ≤0,25 dB |
| Faserart | Multimode 50/125 |
| Flammwidrig | nach IEC 60332-1-2 |
| Halogenfrei | nach IEC 62821 |
| Kabel Ø | 2 mm |
| Kabelaufbau | Duplex |
| Kabeltyp | I-V(ZN) H |
| Kategorie | OM3 |
| Knickschutztülle | aufgesteckt |
| Lagertemperatur | -20 – 70 °C |
| Lieferumfang | 1x Patchkabel, 2x Duplex Clip, 1x Messprotokoll, 1x Hinweiszettel |
| Mantel-Farbe | aqua |
| Mantelmaterial | LSZH |
| Minimaler Biegeradius (Dynamisch) | 20xOD mm |
| Minimaler Biegeradius (Statisch) | 10xOD mm |
| Raucharm | nach IEC 61034 |
| Rückflussdämpfung 850nm | ≥35 dB |
| Steckverbindertyp Anschluss 1 | LC |
| Steckverbindertyp Anschluss 2 | LC |
| Verpackung | EFB-Elektronik Polybeutel (wiederverschließbar) |
