Fibre jumper sú dobre definované komponenty v medzinárodnom štandarde štruktúrovanej kabeláže ISO/IEC11801.
Vďaka mnohým rôznym sieťovým protokolom vytvoreným za posledných 25 rokov bola vyvinutá aj široká škála konektorov vyvinuté. Niektoré z nich sú dôležité aj dnes: LC, SC, E2000®, MPO/MTP.
Fibre jumper (patchcord) sú definované ako najkratšie spojenie medzi pasívnym rozhraním a aktívnym portom zariadenia. štandard štruktúrovanej kabeláže. Hodnotenie výkonu, známe ako kategória, ako aj výkon celkového prenosového kanála, známeho ako trieda spojenia,Podobné popisy pre patchcordy: Prepojovací kábel, prepojovací kábel, adaptérový kábel, prepojovací kábel, Jumper
Funkcie patch káblov EFB z optických vlákien
Odľahčenie napätia vystužené aramidovou priadzou
Plášť bez halogénov a spomaľujúci horenie podľa IEC-60754- 2, IEC-60332-1 a IEC-61034
Konektory z optických vlákien EFB spĺňajú minimálnu triedu kvality Grade B/2 podľa IEC-61753-1 pre singlemode a Grade A/1 pre multimode podľa IEC 61753-122-2 (UPC rez)
100% testované a s individuálnym meracím protokolom
VLASTNOSTI PRODUKTU
Typ vlákna: Singlemode
Kategória: OS2 podľa podľa ITU-T G.652.D
Ohyb optimalizované vlákno: nie
Počet vlákien: 2
Ráv proti zalomeniu: nasadzovaný

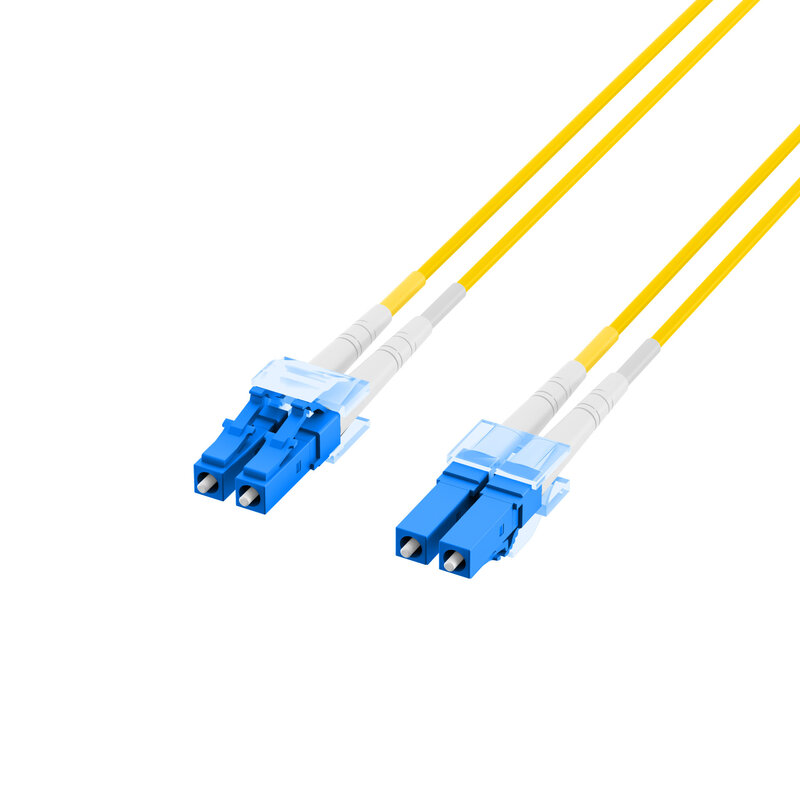

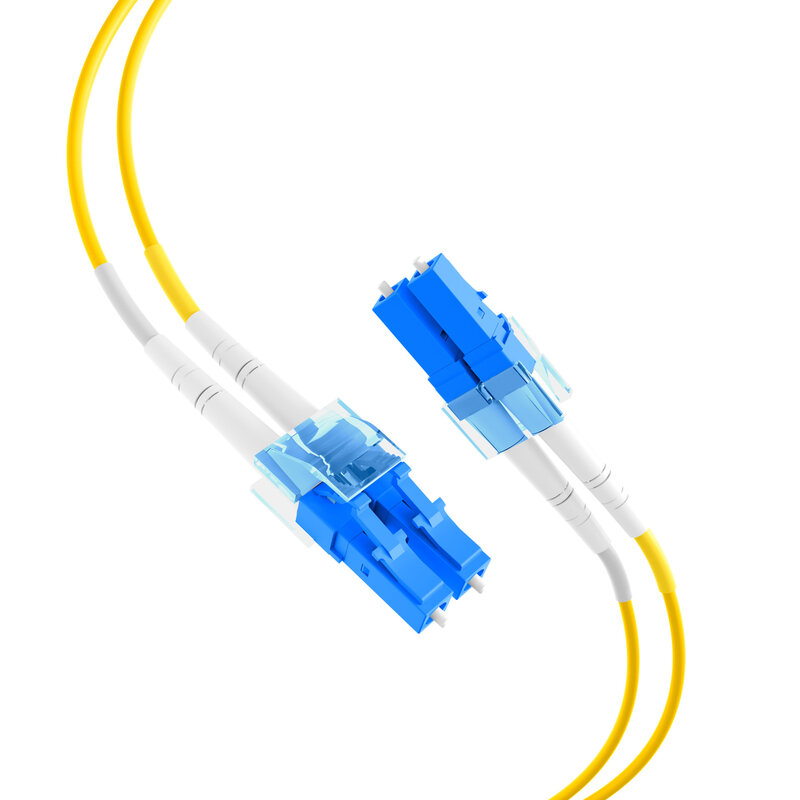

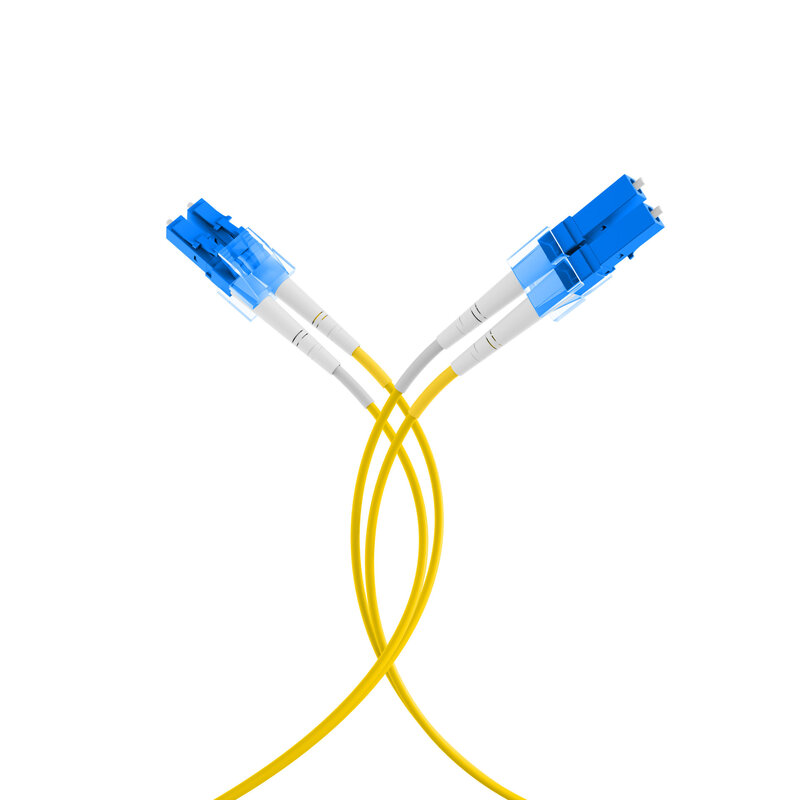

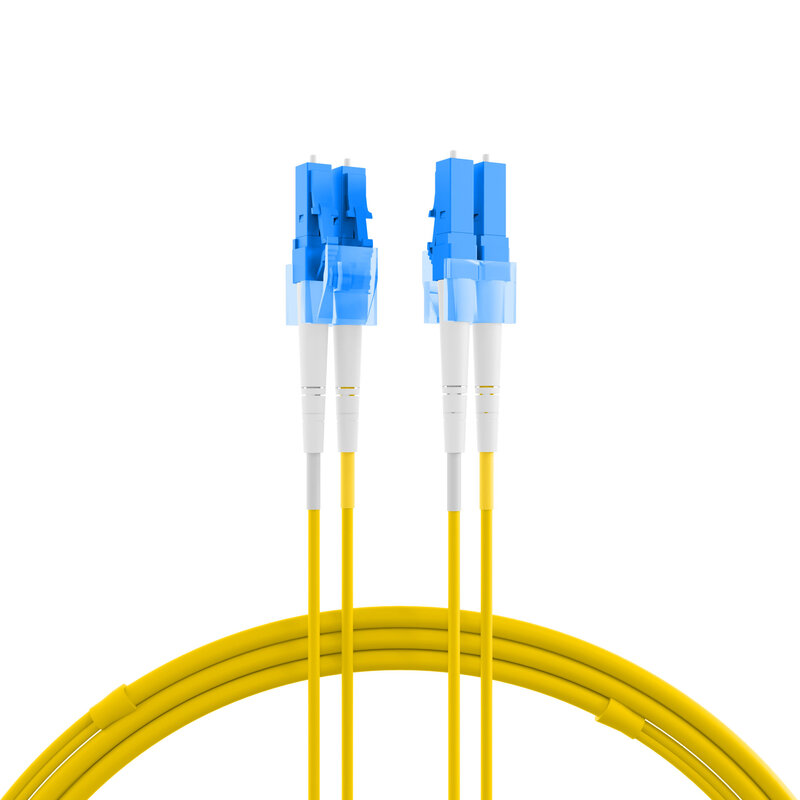

Typ pripojenia konektora 1: LC-Duplex
Farba konektora 1: modrá
Typ pripojenia konektora 2: LC-Duplex
Farba konektora 2: modrá
Max. Napätie: 160 N
Min. Polomer ohybu (statický): 10xOD
Min. Polomer ohybu (dynamický): 20xOD
Typ kábla: Simplex
Konštrukcia kábla: Duplex
Ø kábla: 2,0 mm
Farba vonkajšieho plášťa: žltá
Materiál bundy: LSZH
Spomalovač horenia: Podľa EN 50265-2-1
Bez halogénov: podľa IEC60754-1
Nízka dymivosť: podľa IEC61034-1
Prevádzková teplota: -20 – 75 °C
Skladovacia teplota: -20 – 85 °C
Strata pri vložení 1310 nm: <0,3 dB
Trieda kvality singlemode: B/2 podľa IEC 61753-1
Konektor vyhovuje norme: IEC 61754-20
Kábel vyhovuje norme: IEC 60793-2
Due to many different network protocols created in the last 25 years , also a wide range of connectors had been developed. Some of them are still important today: LC, SC, E2000©, MPO/MTP.
Fiber jumper (patchcord) are defined as shortest connection between passive interface and active deviceport, regarding structured cabling standard. Rating of performance, known as category, as well as performance of total transmission channel, known as link class,Similar descriptions for patchcords: Connection cable, drop cable, adapter cable, interconnecting cord, Jumper
Features of EFB fiber optic patch cables
Tension relief reinforced with aramid yarn
Halogen-free and flame-retardant sheath according to IEC-60754-2, IEC-60332-1 and IEC-61034
EFB fiber optic connectors meet the minimum quality class Grade B/2 according to IEC-61753-1 for singlemode and Grade B/2 for multimode according to IEC 61753-122-2 (UPC cut)
100% tested and with individual measurement report
