Predĺženie KVM cez 2xTP do 300m, VGA, USB, Audio (3,5mm jack), RS232, Dual Remote, DUAL VIEW
Predĺženie KVM cez 2xTP do 300m, VGA, USB, Audio (3,5mm jack), RS232, Dual Remote, DUAL VIEW

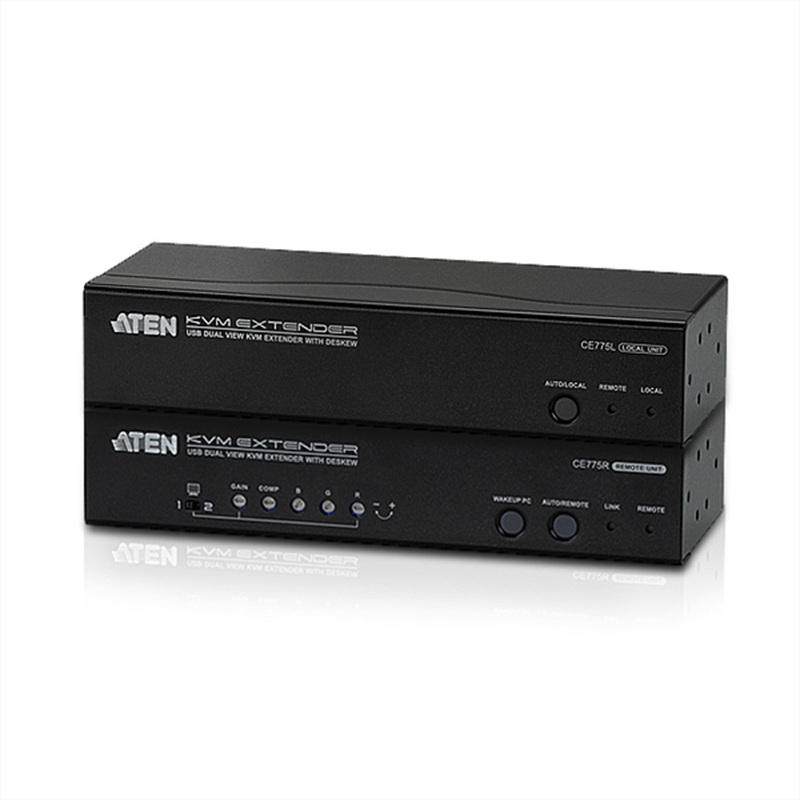

ATEN CE775 Dual View KVM Extender s funkciou Deskew umožňuje prístup k počítačovému systému zo vzdialenej konzol..... celý popis
ATEN CE775 Dual View KVM Extender s funkciou Deskew umožňuje prístup k počítačovému systému zo vzdialenej konzoly Dual View až do vzdialenosti 300 m. Funkcia duálneho zobrazenia poskytuje podporu pre dva displeje, čo umožňuje bezproblémové zobrazenie video výstupu na dvoch monitoroch. Jeho pokročilá funkcia PC Wake - Up, ktorá vám umožňuje jednoducho použiť tlačidlo zo vzdialenej konzoly s duálnym zobrazením na prebudenie počítača na lokálnom mieste cez RS-232, bez potreby prebudenia počítača na miestnu lokalitu. Eliminuje potrebu cestovania tam a späť medzi lokálnym počítačom a vzdialenou konzolou, je efektívny a flexibilný.
Na jednoduché nastavenie kvality obrazu použite vylepšené vstavané tunery na prednom paneli. Okrem toho môžete automaticky synchronizovať časové oneskorenie signálov RGB, aby ste kompenzovali vzdialenosť, a to jednoducho a rýchlo ako kedykoľvek predtým.
Obsah balenia
- 1x CE775L USB KVM Extender (lokálna jednotka)
- 1x CE775R USB KVM Extender (vzdialená jednotka)
- 1x Vlastný KVM kábel (VGA, USB, Audio; 1,8 m/6 stôp)
- 1x kábel VGA (1,8 m)
- 2x napájacie adaptéry
- 1x montážna súprava
- 1x používateľské pokyny
Funkcie
- Podpora duálneho zobrazenia – prepojte dve obrazovky na prenos dvoch výstupných video signálov na vzdialené miesto vzdialené až 300 m pomocou lacného Cat 5e/ 6 káblov
- Operácia s dvoma konzolami – ovládajte svoj systém z lokálnej aj vzdialenej konzoly USB klávesnice, monitora a myši
- Funkcia vyrovnania zošikmenia – automaticky synchronizuje časové oneskorenie signálov RGB na kompenzáciu na diaľku
- Podpora budenia PC – zo vzdialenej konzoly jednoducho pomocou tlačidla prebudíte počítač na miestnom mieste cez RS-232
- Vynikajúca kvalita videa – 1920 x 1200 pri 60 Hz (150 m), 1280 x 1024 pri 60 Hz (300 m)
- Ovládanie zisku/kompenzácie – upravuje silu signálu s cieľom kompenzovať vzdialenosť
- Zobrazenie na obrazovke – pohodlne upravte kvalitu videa pomocou intuitívneho OSD systém menu
- Kanál RS-232 – umožňuje pripojenie k sériovému terminálu alebo sériovým zariadeniam, ako sú dotykové obrazovky a snímače čiarových kódov
- Vstavaná 8KV/15KV ESD ochrana (kontaktné napätie 8KV; Vzduchové napätie 15KV)
- Podpora a emulácia klávesnice Sun/Mac *
- Podporuje formáty širokouhlej obrazovky **
* 1. PC kombinácie klávesníc emulujú klávesnice Sun/Mac
2. Klávesnice Sun/Mac fungujú iba s ich vlastnými počítačmi
** Údaje EDID pre širokouhlú obrazovku sa odosielajú z miestneho portu výstupu videa. Pre širokouhlé režimy a zobrazenia pripojte monitor k miestnemu portu výstupu videa alebo použite emulátor ATEN EDID.
| Funkcia | CE775L | CE775R |
| Konektory | ||
| Porty konzoly | 2 x zásuvka USB typu A (biela) 2 x zásuvka HDB-15 (modrá) 1 x mini stereo zásuvka zásuvka (zelená) 1 x zásuvka mini stereo zásuvka (Ružová) | 2 x zásuvka USB typu A (biela) 2 x zásuvka HDB-15 (modrá) 1 x zásuvka Mini Stereo Jack (zelená) 1 x mini stereo jack samica (ružový) |
| KVM porty< /td> | 1 x SPHD-17 samica (žltá) 1 x mini stereo jack (zelená) 1 x mini stereo jack (ružová) 1 x HDB-15 Samec (modrý) | N/A |
| RS-232 | 1 x DB-9 samica (čierna) | 1 x DB-9 samec (čierna ) |
| Výkon | 1 x Konektor DC (čierny) | 1 x konektor DC (Čierny) |
| Unit to Unit | 2 x RJ-45 samica (čierna) | 2 x RJ-45 samica ( Čierna) |
| Prepínače | ||
| Výber prevádzkového režimu | 1 x tlačidlo | 1 x tlačidlo |
| Prebúdzací počítač | N/A | 1 x tlačidlo |
| Výber portu výstupu videa | N/A | 1 x posuvný prepínač |
| Tuner zisku videa | Nie je k dispozícii | 1 x gombík |
| Tuner kompenzácie videa | N/A | 1 x gombík |
| RGB tuner | N/A | 3 x gombík |
| LED | ||
| Miestne | 1 (zelená) | N/A |
| Diaľkové | 1 (Zelená) | 1 (Zelená) |
| Odkaz | N/A | 1 (zelená) |
| Emulácia | ||
| Klávesnica / myš | USB | USB |
| Video | 1600 x 1200 pri 60 Hz (150 m); 1280 x 1024 pri 60 Hz (300 m) | 1600 x 1200 pri 60 Hz (150 m); 1280 x 1024 pri 60 Hz (300 m) |
| Spotreba energie | DC5,3V:3,9W:23BTU | DC5,3V :8,6W:45BTU |
| Environmentálne | ||
| Prevádzková teplota | 0–50 °C | 0–50 °C |
| Skladovacia teplota | -20–60°C | -20–60°C< /td> |
| Vlhkosť | 0–80 % RH, nekondenzujúca | 0–80 % RH, nekondenzujúca |
| Fyzikálne vlastnosti | ||
| Bývanie | Kov | Kov |
| Hmotnosť | 0,69 kg (1,52 lb) | 0,69 kg (1,52 lb) |
| Rozmery (D x Š x V) | 20,00 x 7,62 x 4,20 cm (7,87 x 3 x 1,65 palca) | 20,00 x 7,63 x 4,20 cm (7,87 x 3 x 1,65 palca) |
| Poznámka | Pre niektorých produktov pre montáž do racku, vezmite prosím na vedomie, že štandardné fyzické rozmery ŠxHxV sú vyjadrené pomocou formátu DxŠxV. |
ATEN CE775 Dual View KVM Extenders with Deskew function allows access to a computer system from a remote Dual View console up to 300 m away. The dual view function provides support for two displays, allowing the video output to seamlessly display on two monitors. Its advanced PC Wake - Up feature that allows you simply uses a pushbutton from the remote dual view console to wake a PC at the local site via RS-232, no need to go to the local site to wake up the PC. It eliminates the need for traveling back and forth between the local computer and remote console, effi cient and flexible.
Use the improved built-in front panel tuners to easily adjust the picture quality. In addition, you can automatically synchronize the time delay of RGB signals in order to compensate for distance, easy and fast than ever.
Package Contents
- 1x CE775L USB KVM Extender (Local Unit)
- 1x CE775R USB KVM Extender (Remote Unit)
- 1x Custom KVM Cable (VGA, USB, Audio; 1.8m/6ft)
- 1x VGA Cable (1.8m)
- 2x Power Adapters
- 1x Mounting Kit
- 1x User Instructions
Feautures

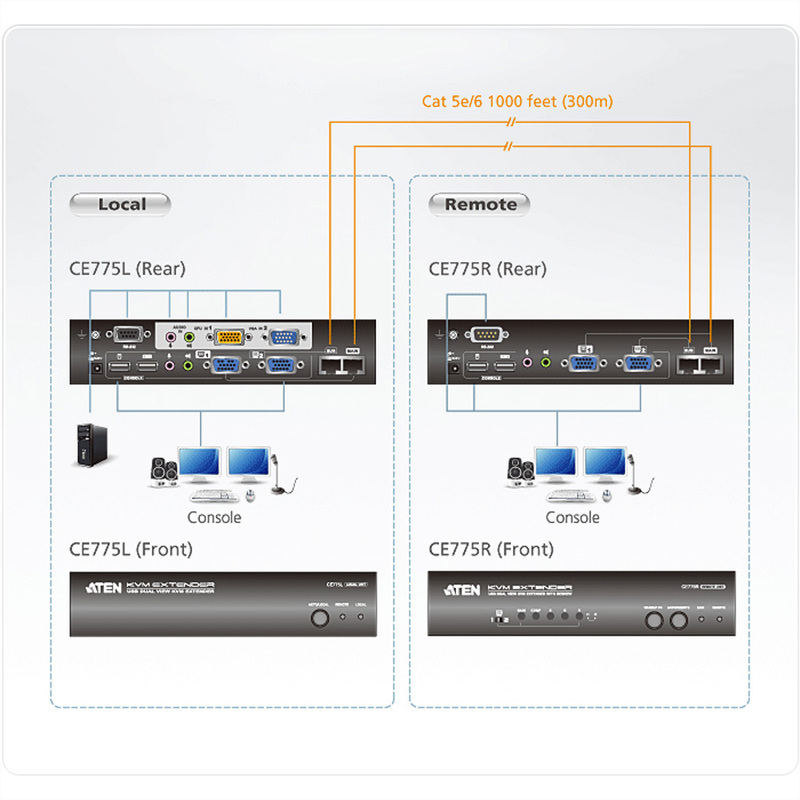

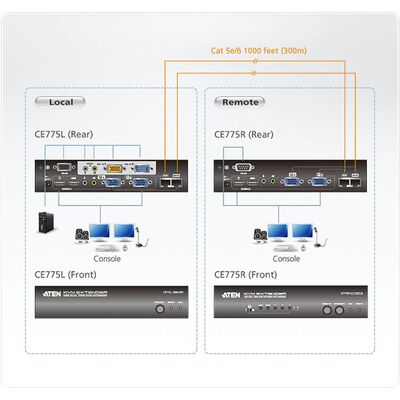

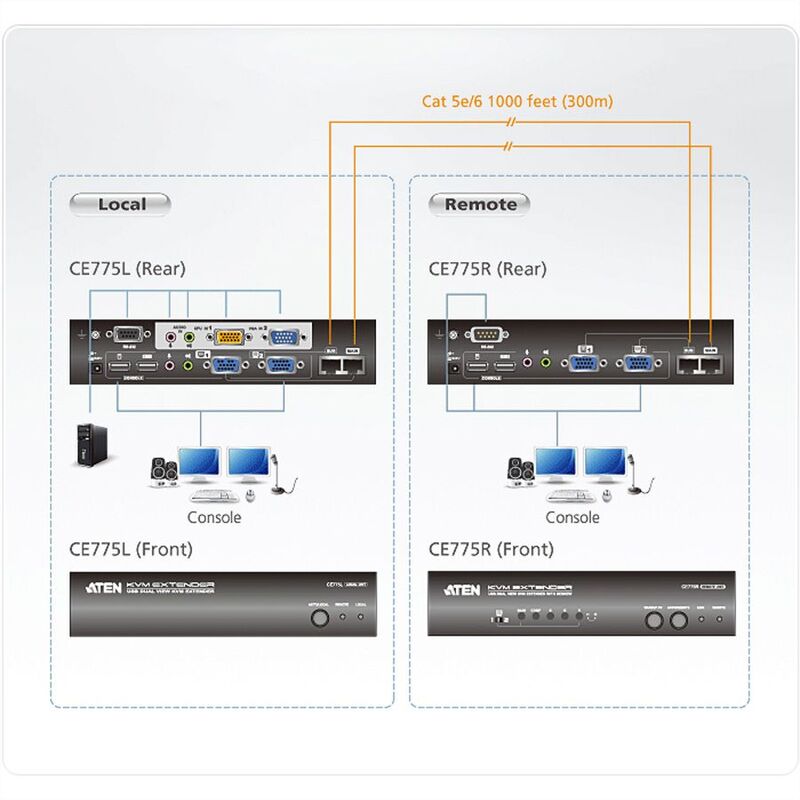

- Dual View Support - connect two screens to transmit two video output signals to a remote site up to 300 m away using inexpensive Cat 5e/6 cables
- Dual Console operation - control your system from both the local and remote USB keyboard, monitor, and mouse consoles
- Deskew Function – automatically synchronizes the time delay of RGB signals to compensate for distance
- PC Wakeup support - from the remote console, simply use a pushbutton to wake a computer at the local site via RS-232
- Superior video quality – 1920x1200@60Hz(150 m), 1280x1024@60Hz(300 m)
- Gain/Compensation Control – adjusts signal strength in order to compensate for distance
- On Screen Display – conveniently adjust video quality with the intuitive OSD menu system
- RS-232 Channel – allow you to connect to a serial terminal, or serial devices such as touchscreens and barcode scanners
- Built-in 8KV/15KV ESD protection (Contact voltage 8KV; Air voltage 15KV)
- Sun/Mac keyboard support and emulation *
- Supports Wide Screen formats **
* 1. PC keyboard combinations emulate Sun/Mac keyboards
2. Sun/Mac keyboards only work with their own computers
** The EDID data for a widescreen is sent from the local video output port. For widescreen modes and displays connect the monitor to the local video output port or use an ATEN EDID emulator.

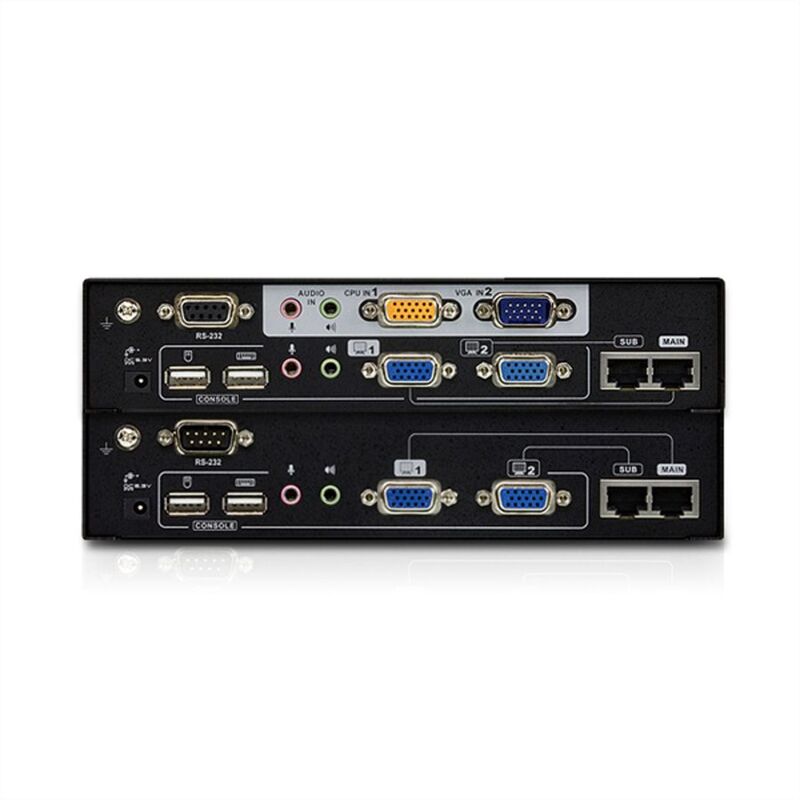

| Function | CE775L | CE775R |
| Connectors | ||
| Console Ports | 2 x USB Type A Female (White) 2 x HDB-15 Female (Blue) 1 x Mini Stereo Jack Female (Green) 1 x Mini Stereo Jack Female (Pink) | 2 x USB Type A Female (White) 2 x HDB-15 Female (Blue) 1 x Mini Stereo Jack Female (Green) 1 x Mini Stereo Jack Female (Pink) |
| KVM Ports | 1 x SPHD-17 Female (Yellow) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x HDB-15 Male (Blue) | N/A |
| RS-232 | 1 x DB-9 Female (Black) | 1 x DB-9 Male (Black) |
| Power | 1 x DC Jack (Black) | 1 x DC Jack (Black) |
| Unit To Unit | 2 x RJ-45 Female (Black) | 2 x RJ-45 Female (Black) |
| Switches | ||
| Operation Mode Selection | 1 x Pushbutton | 1 x Pushbutton |
| Wakeup PC | N/A | 1 x Pushbutton |
| Video Output Port Selection | N/A | 1 x Slide Switch |
| Video Gain Tuner | N/A | 1 x Knob |
| Video Compensation Tuner | N/A | 1 x Knob |
| RGB Tuner | N/A | 3 x Knob |
| LEDs | ||
| Local | 1 (Green) | N/A |
| Remote | 1 (Green) | 1 (Green) |
| Link | N/A | 1 (Green) |
| Emulation | ||
| Keyboard / Mouse | USB | USB |
| Video | 1600 x 1200 @ 60Hz (150 m); 1280 x 1024 @ 60Hz (300 m) | 1600 x 1200 @ 60Hz (150 m); 1280 x 1024 @ 60Hz (300 m) |
| Power Consumption | DC5.3V:3.9W:23BTU | DC5.3V:8.6W:45BTU |
| Environmental | ||
| Operating Temperature | 0–50°C | 0–50°C |
| Storage Temperature | -20–60°C | -20–60°C |
| Humidity | 0–80% RH, Non-condensing | 0–80% RH, Non-condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 0.69 kg ( 1.52 lb ) | 0.69 kg ( 1.52 lb ) |
| Dimensions (L x W x H) | 20.00 x 7.62 x 4.20 cm (7.87 x 3 x 1.65 in.) | 20.00 x 7.63 x 4.20 cm (7.87 x 3 x 1.65 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
