Predĺženie KVM cez TP do 100m, HDMI, USB, RS232, LAN, Audio (3,5mm jack), 4K@60Hz
Predĺženie KVM cez TP do 100m, HDMI, USB, RS232, LAN, Audio (3,5mm jack), 4K@60Hz
ATEN CE820 USB HDMI HDBaseT™ 2.0 KVM Extender integruje najnovšie technológie HDBaseT™ 2.0 na poskytovanie 4K HD..... celý popis
ATEN CE820 USB HDMI HDBaseT™ 2.0 KVM Extender integruje najnovšie technológie HDBaseT™ 2.0 na poskytovanie 4K HDMI videa, stereo zvuku, USB, Ethernet a RS-232 signálov až na 100 metrov pomocou jediného Cat6 / 2L-2910Cat 6 kábla. HDBaseT™ 2.0 zaručuje najspoľahlivejší prenos na trhu a zároveň umožňuje schopnosť veľkého dosahu, ktorá predĺži signály Full HD 1080P až na 150 metrov. Vďaka jednoduchej káblovej inštalácii s podporou rôznych signálov je CE820 ideálny pre aplikácie, kde sa vyžaduje pohodlný vzdialený prístup – ako sú dopravné riadiace centrá, zdravotnícke zariadenia, priemyselné sklady a rozšírené pracovné stanice.
obsah balenia

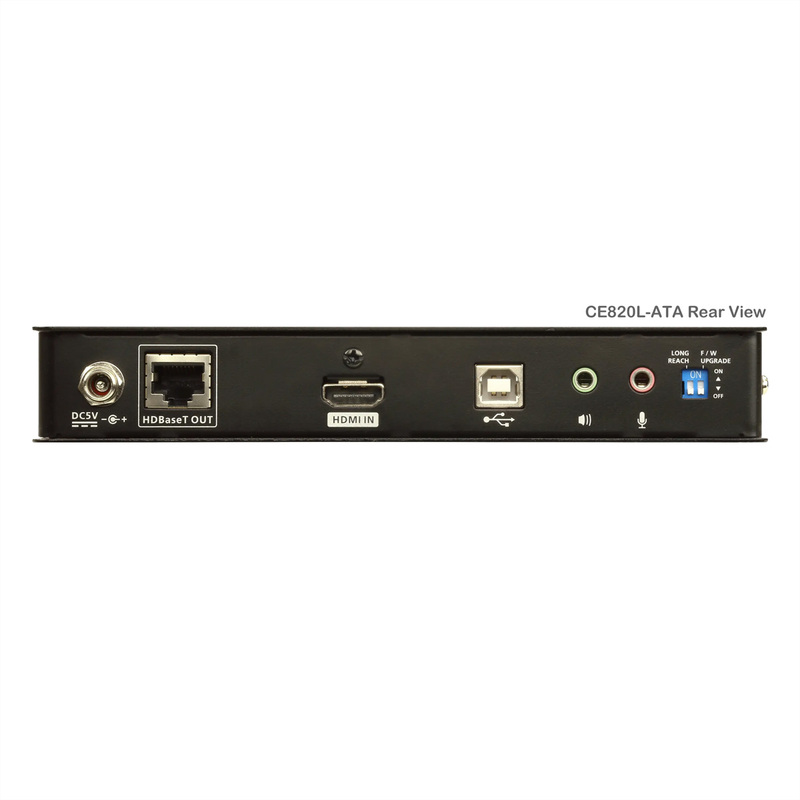

- 1x CE820L USB HDMI HDBaseT 2.0 KVM Extender (lokálna jednotka)

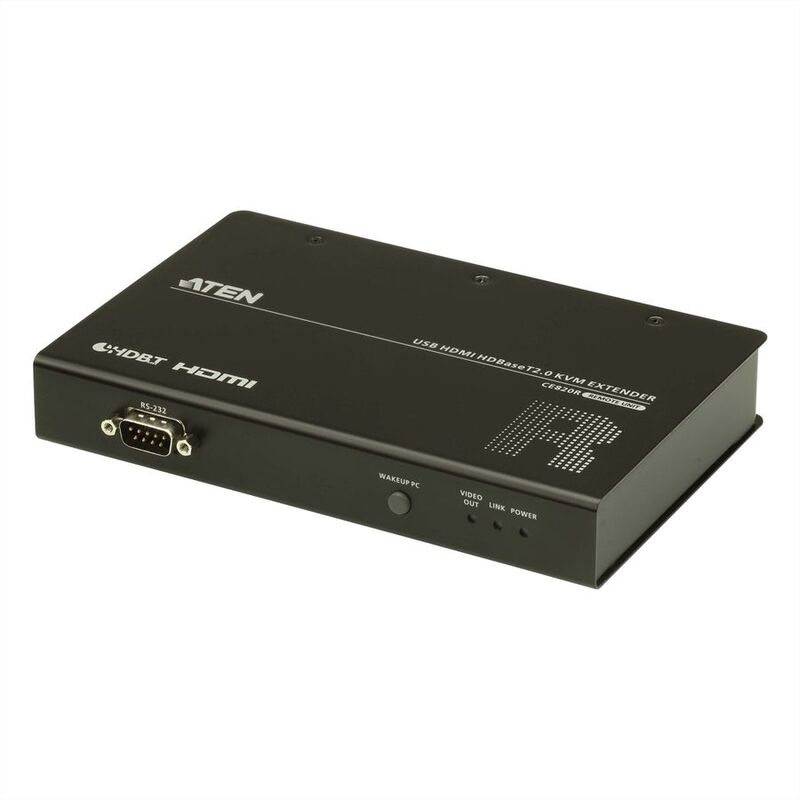

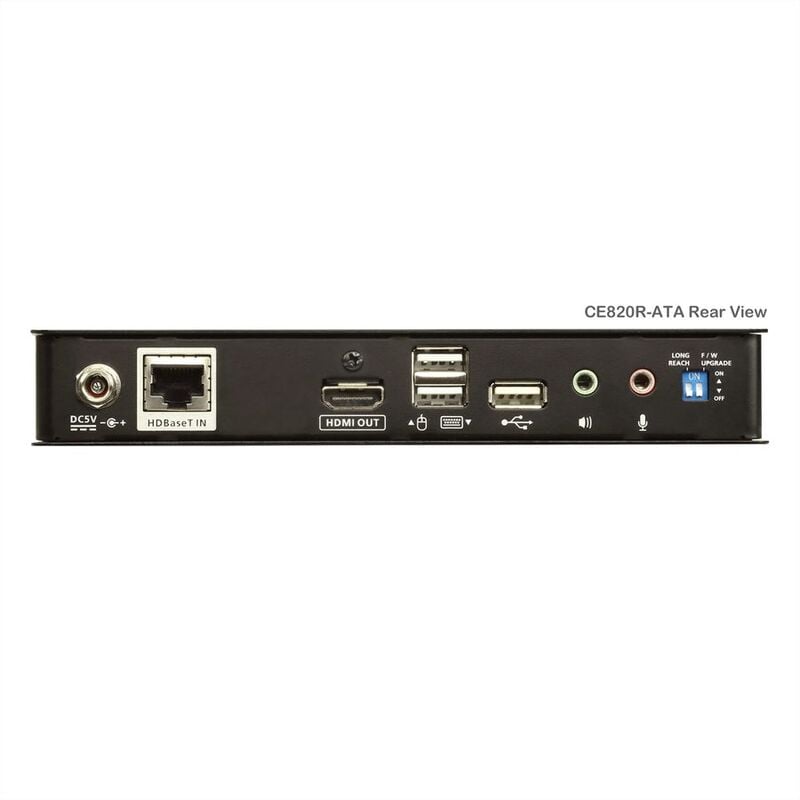

- 1x CE820R USB HDMI HDBaseT 2.0 KVM Extender (vzdialená jednotka)
- 1x LIN5-28V1-V11G HDMI KVM káblová súprava (HDMI, USB, audio; 1,8 m/6 stôp)
- 2x napájacie adaptéry 0AD6-1F05-26EG
- 2x montážne sady
- 1x Návod na použitie
Podporuje technológiu HDBaseT™ 2.0

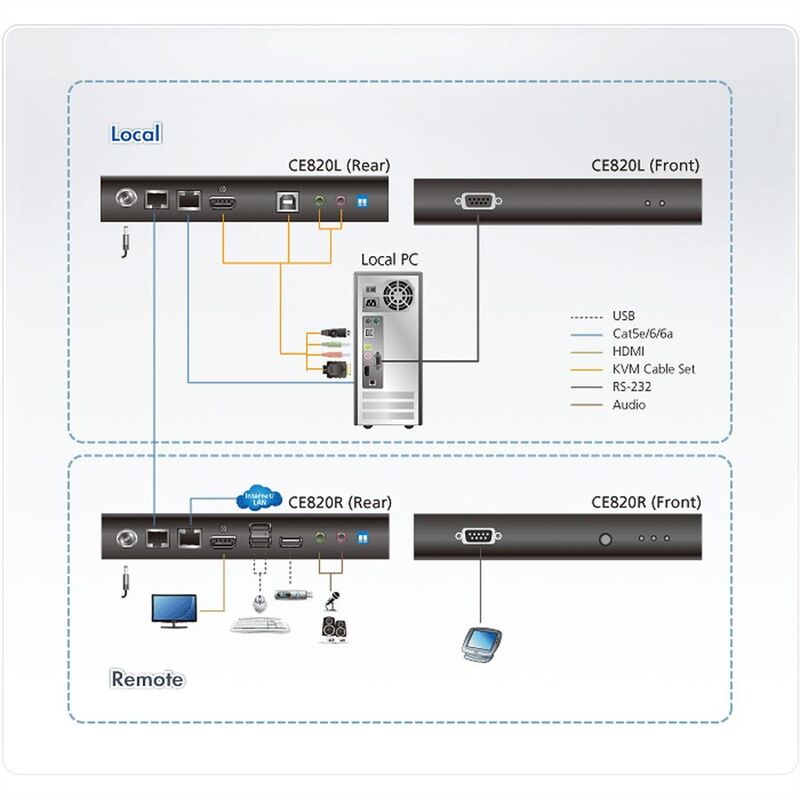

• Rozširuje video, audio, USB, RS-232 a ethernetové signály pomocou jediného kábla Cat6 / 6a / 2L-2910 Cat 6 kábla
• Vylepšená detekcia a korekcia bitových chýb, aby odolali rušeniu signálu počas vysokokvalitných video prenosov
• Detekcia stavu a LED indikácia pre prenos signálu HDBaseT™ na vzdialenej jednotke
EDID Buffer pre plynulé zapnutie a zobrazenie najvyššej kvality
HDMI (3D, Deep Color, 1080P, 4K); HDCP 2.2 kompatibilný
Veľká vzdialenosť s vynikajúcou kvalitou videa
• Štandardný režim HDBaseT™ až do 4K @ 100 m (Cat 6 / 6a / 2L-2910)
• Režim HDBaseT™ s dlhým dosahom až 1080P pri 150 m
Prepínač režimu s dlhým dosahom – prepína medzi režimami HDBaseT™ Standard a Long Reach v okamihu
Podporuje individuálny 2-kanálový stereo zvuk a porty USB 2.0 s plnou rýchlosťou
Podporuje funkciu prebudenia PC pomocou jediného tlačidla
Zabudovaná 8KV / 15KV ESD ochrana (kontaktné napätie 8KV, vzduchové napätie 15KV)
Funkcia | CE820L | CE820R |
Konektory | ||
Konzolové porty | N/A | 1 x HDMI samica (čierna) |
KVM porty | 1 x HDMI samica (čierna) | N/A |
RS-232 | 1 x DB-9 samica (čierna) | 1 x DB-9 Samec (čierna) |
Moc | 1 x DC Jack s aretáciou | 1 x DC Jack s aretáciou |
Jednotka k jednotke | 1 x RJ-45 samica (čierna) | 1 x RJ-45 samica (čierna) |
LED diódy | ||
Moc | 1 (zelená) | 1 (zelená) |
Odkaz | 1 (oranžová) | 1 (oranžová) |
Video výstup | N/A | 1 (oranžová) |
Prepínače | ||
Prepínač režimu s dlhým dosahom | 1 x posuvný spínač | 1 x posuvný spínač |
Aktualizácia firmvéru | 1 x posuvný spínač | 1 x posuvný spínač |
Tlačidlá | ||
Tlačidlo prebudenia | N/A | 1 x tlačidlo |
Video | Až 4K@90m (Cat 5e) / 100m (Cat 6/6a/ATEN 2L-2910 Cat6) | Až 4K@90m (Cat 5e) / 100m (Cat 6/6a/ATEN 2L-2910 Cat6) |
Spotreba energie | DC 5V: 2,87 W: 13 BTU | DC 5V: 5,37 W: 40 BTU |
Environmentálne | ||
Prevádzková teplota | 0 až 40 °C | 0 až 40 °C |
Skladovacia teplota | -20-60°C | -20-60°C |
Vlhkosť | 0–80 % relatívnej vlhkosti, nekondenzuje | 0–80 % relatívnej vlhkosti, nekondenzuje |
Fyzikálne vlastnosti | ||
Bývanie | Kovové | Kovové |
Hmotnosť | 0,63 kg (1,39 lb) | 0,65 kg (1,43 lb) |
Rozmery (D x Š x V) | 18,20 x 12,19 x 2,87 cm | 18,20 x 12,19 x 2,87 cm |
Poznámka | Pri niektorých produktoch pre montáž do racku si všimnite, že štandardné fyzické rozmery ŠxHxV sú vyjadrené pomocou formátu DxŠxV. |
The ATEN CE820 USB HDMI HDBaseT™ 2.0 KVM Extender integrates the latest HDBaseT™ 2.0 technologies to deliver 4K HDMI video, stereo audio, USB, Ethernet, and RS-232 signals up to 100 meters using single Cat6 / 2L-2910 Cat 6 cable. The HDBaseT™ 2.0 guarantees the most reliable transmission on the market as well as enables the long-reach capability that extends full HD 1080P signals up to 150 meters. With an easy cable installation supporting various signals, the CE820 is ideal for applications where convenient remote access is required – such as transportation control centers, medical facilities, industrial warehouses, and extended workstations.
Package Contents
- 1x CE820L USB HDMI HDBaseT 2.0 KVM Extender (Local Unit)
- 1x CE820R USB HDMI HDBaseT 2.0 KVM Extender (Remote Unit)
- 1x LIN5-28V1-V11G HDMI KVM Cable Set (HDMI, USB, Audio; 1.8m/6ft)
- 2x 0AD6-1F05-26EG Power Adapters
- 2x Mounting Kits
- 1x User Instructions
Supports HDBaseT™ 2.0 technology
• Extends video, audio, USB, RS-232, and Ethernet signals via a single Cat6 / 6a cable / 2L-2910 Cat 6 cable
• Enhanced bit error detection and correction to resist signal interference during high-quality video transmissions
• Status detection and LED indication for HDBaseT™ signal transmission on remote unit
EDID Buffer for smooth power-up and the highest quality display
HDMI (3D, Deep Color, 1080P, 4K); HDCP 2.2 Compatible
Long distance with superior video quality
• HDBaseT™ Standard mode up to 4K @ 100 m (Cat 6 / 6a / 2L-2910)
• HDBaseT™ Long-Reach mode up to 1080P @ 150 m
Long Reach mode switch – switches between HDBaseT™ Standard and Long Reach modes in a snap
Supports individual 2-channel stereo audio and USB 2.0 full speed ports
Supports PC wakeup function via single pushbutton
Built-in 8KV / 15KV ESD protection (Contact voltage 8KV; Air voltage 15KV)
Function |
CE820L |
CE820R |
Connectors | ||
Console Ports |
N/A |
1 x HDMI Female (Black) |
KVM Ports |
1 x HDMI Female (Black) |
N/A |
RS-232 |
1 x DB-9 Female (Black) |
1 x DB-9 Male (Black) |
Power |
1 x DC Jack with locking |
1 x DC Jack with locking |
Unit To Unit |
1 x RJ-45 Female (Black) |
1 x RJ-45 Female (Black) |
LEDs | ||
Power |
1 (Green) |
1 (Green) |
Link |
1 (Orange) |
1 (Orange) |
Video Output |
N/A |
1 (Orange) |
Switches | ||
Long Reach Mode Switch |
1 x Slide Switch |
1 x Slide Switch |
Firmware Upgrade |
1 x Slide Switch |
1 x Slide Switch |
Pushbuttons | ||
Wakeup button |
N/A |
1 x Push button |
Video |
Up to 4K@90m (Cat 5e) / 100m (Cat 6/6a/ATEN 2L-2910 Cat6) |
Up to 4K@90m (Cat 5e) / 100m (Cat 6/6a/ATEN 2L-2910 Cat6) |
Power Consumption |
DC5V:2.87W:13BTU |
DC5V:5.37W:40BTU |
Environmental | ||
Operating Temperature |
0–40°C |
0–40°C |
Storage Temperature |
-20–60°C |
-20–60°C |
Humidity |
0–80% RH, Non-condensing |
0–80% RH, Non-condensing |
Physical Properties | ||
Housing |
Metal |
Metal |
Weight |
0.63 kg ( 1.39 lb ) |
0.65 kg ( 1.43 lb ) |
Dimensions (L x W x H) |
18.20 x 12.19 x 2.87 cm |
18.20 x 12.19 x 2.87 cm |
Note |
For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
