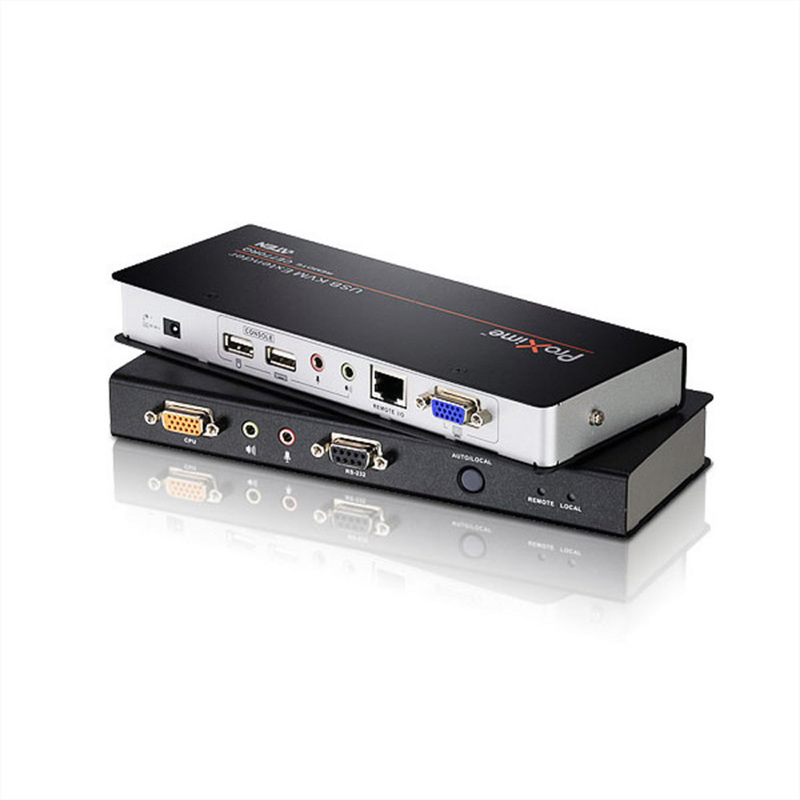

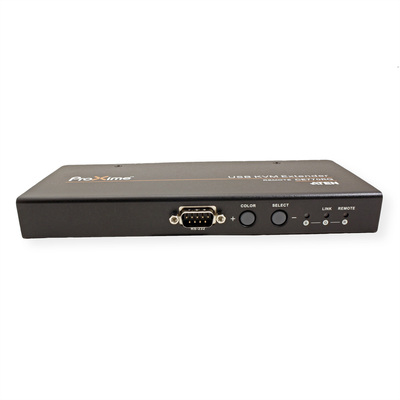

USB VGA/Audio Cat 5 KVM extender s korekciou zošikmenia (1280 x 1024@300m) - Lokálne a vzdialené jednotky sa pripájajú na vzdialenosť až 300 m pomocou kábla Cat 5e
CE770 je KVM extender na báze USB s funkciou korekcie zošikmenia. Automatická kompenzácia signálu a sériové porty RS-232 umožňujú prístup k počítačovému systému zo vzdialenej USB konzoly.CE770 podporuje RGB delay tuner pre manuálnu synchronizáciu RGB signálov. To umožňuje používateľom rozmiestniť systémové zariadenia na veľké vzdialenosti. Funkcia synchronizácie liniek CE770 koriguje chyby fázy farieb a časovania, ku ktorým dochádza pri prenosoch na dlhé vzdialenosti. Umožňuje tiež manuálne ladiť nastavenia signálu R/G/B.

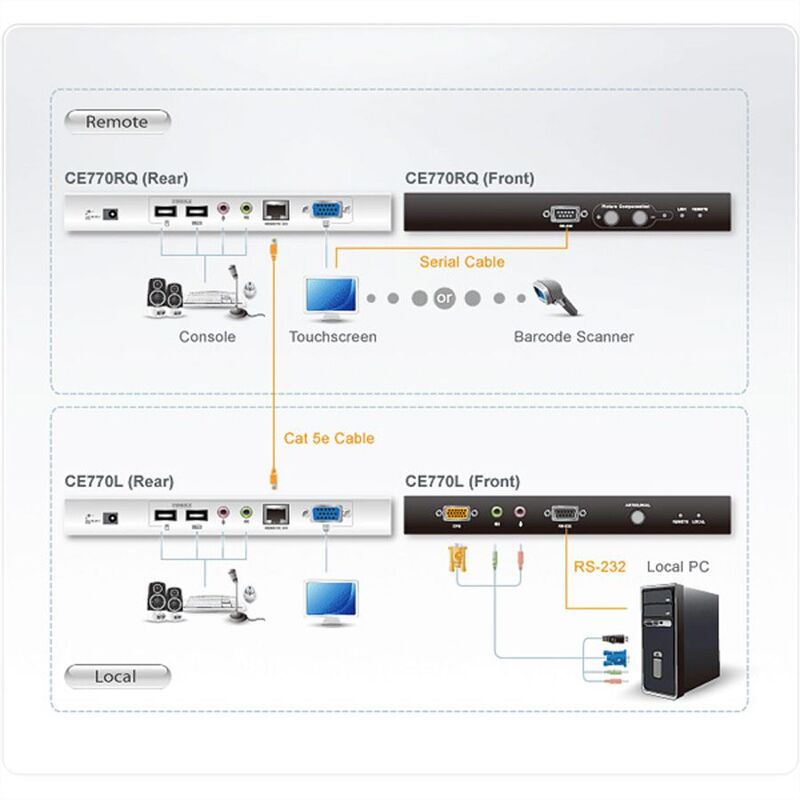

- Lokálne a vzdialené jednotky sa pripájajú na vzdialenosť až 300 m pomocou kábla Cat 5e
- Ovládanie z dvoch konzol – ovládajte systém z lokálnej aj vzdialenej konzoly s USB klávesnicou, monitorom a myšou
- Funkcia vyrovnania zošikmenia – automaticky synchronizuje časové oneskorenie RGB signálov pre kompenzáciu vzdialenosti
- Vstavaný ASIC pre väčšiu spoľahlivosť a kompatibilitu
- Automatická kompenzácia signálu (ASC)
- Sériové porty RS-232 – umožňujú pripojenie k sériovému terminálu alebo sériovým zariadeniam, ako sú dotykové obrazovky a skenery čiarových kódov
- Sun/Mac
podpora a emulácia
- Zvuk povolený – podporuje stereo reproduktory a mikrofón
- Detekcia a prevencia nadprúdu USB
- Výber prevádzkového režimu tlačidlom (iba lokálna jednotka) – výber medzi lokálnym a automatickým prevádzkovým režimom stlačením jediného tlačidla
- Vstavaná ochrana proti elektrostatickej výboji 8KV/15KV (kontaktné napätie 8KV; vzdušné napätie 15KV) a prepäťová ochrana 2KV
- Video s vysokým rozlíšením - až 1920 x 1200 pri 60 Hz (150 m); 1280 x 1024 pri 60 Hz (300 m)
- Vynikajúci zvuk – žiadna strata kvality zvuku na 300 m
- Podporuje širokouhlé formáty
- Podporuje monitory VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) a multisynchronizačné monitory; lokálny monitor podporuje DDC; DDC2; DDC2B
- Možnosť pripojovania za chodu

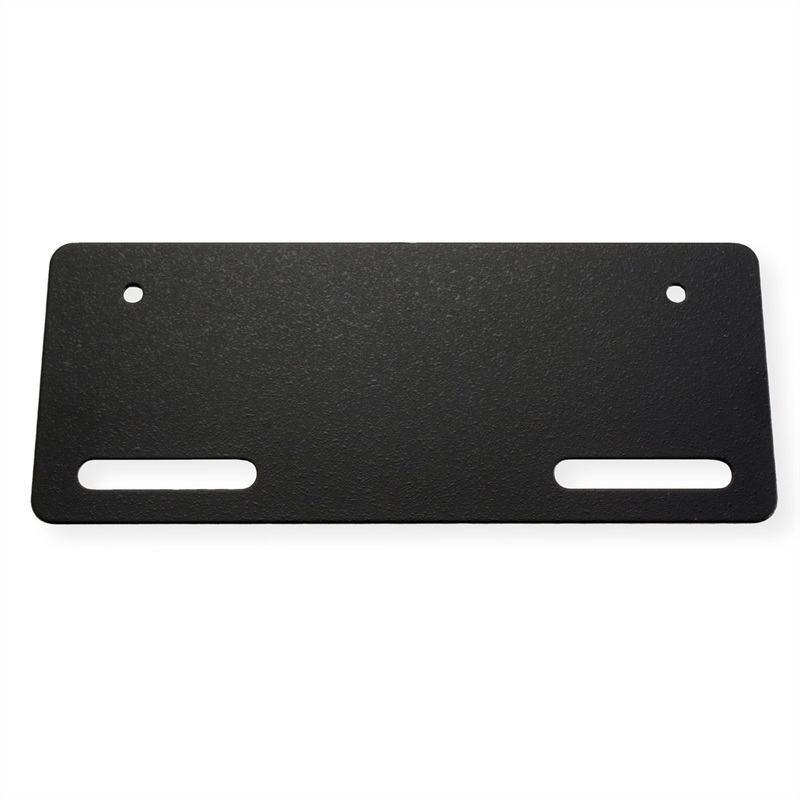

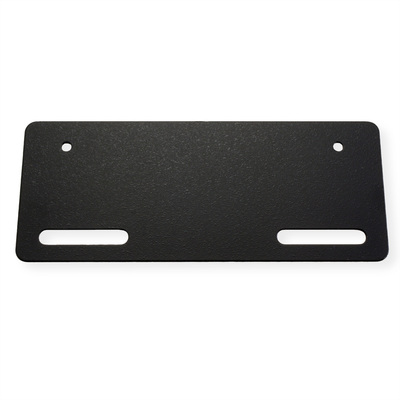

- Montovateľné do racku
- Jednoduchá inštalácia - nie je potrebný žiadny softvér - stačí pripojiť káble k zariadeniam
Obsah balenia

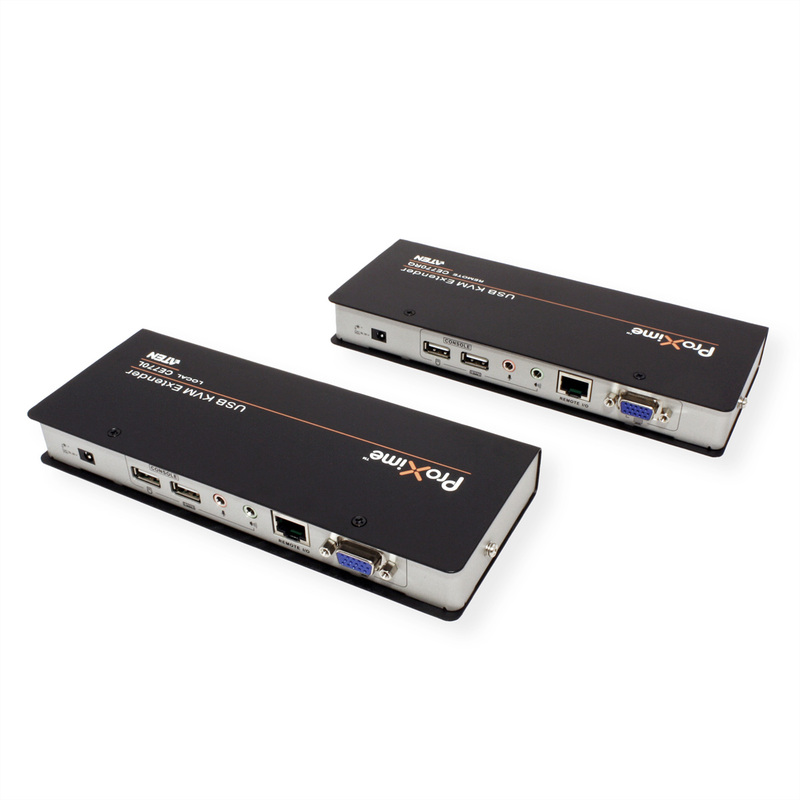

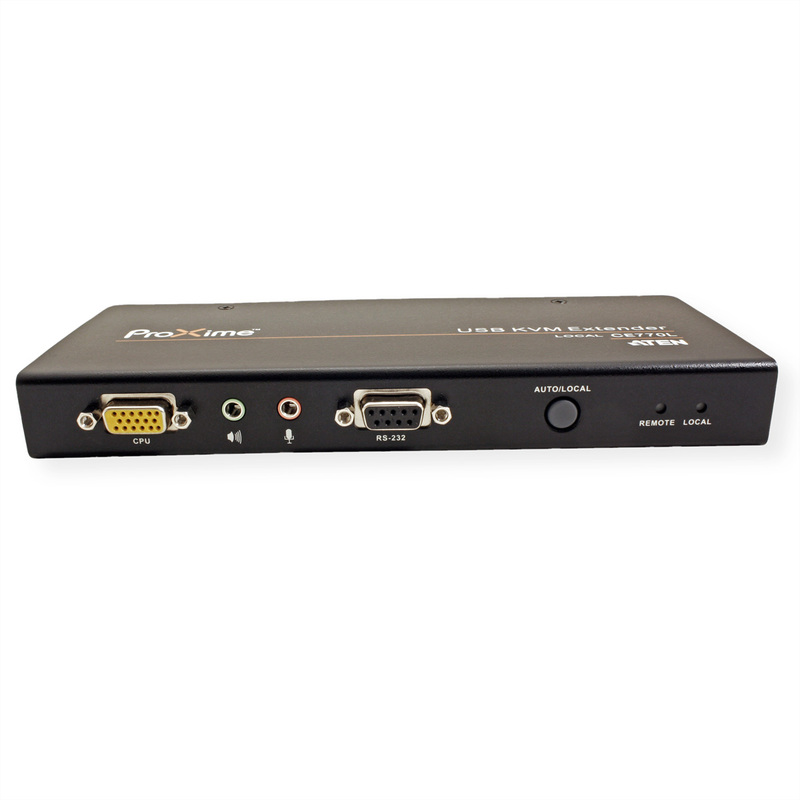

1x CE770L USB KVM extender (lokálna jednotka)

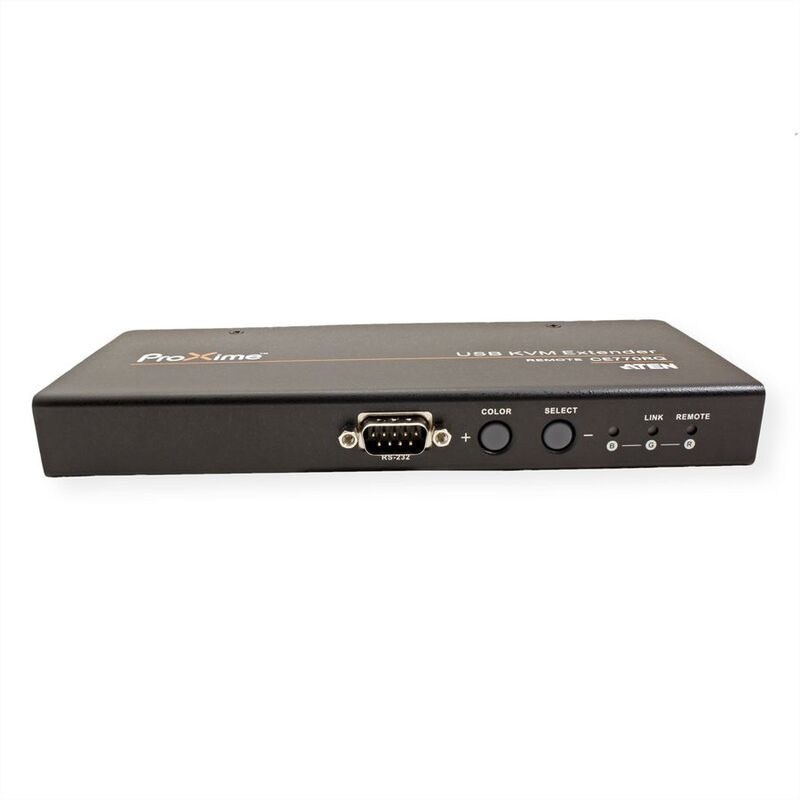

1x CE770RQ USB KVM extender (vzdialená jednotka)
1x USB KVM kábel (1,8 m)
- Lokálny monitor podporuje DDC; DDC2; DDC2B
- Možnosť pripojovania za chodu
- Montovateľné do racku
- Jednoduchá inštalácia - nie je potrebný žiadny softvér - stačí pripojiť káble k zariadeniam
| Rozmery (HxBxT) | 25 x 200 x 80 mm |
| Pripojenie lokálnej konzoly | áno |
| Rozširovač zvuku | Reproduktory a mikrofóny |
| Predĺženie zvuku | Rečník a mikrofón |
| Množstvo v krabici | 1 ks |
| Breite | 200 mm |
| Farba | čierna |
| Farba (dizajnový profil) | čierna |
| Hĺbka | 80 mm |
| Hĺbka balenia (jeden kus) | 330 mm |
| Rozmery (V x Š x H) | 25 x 200 x 80 mm |
| Entfernte Konsole: Anschluss an angeschl. Kabeln | áno |
| Entfernte Konsole: Maus-/Tastatur-Anschluss | 2x USB |
| Entfernte Konsole: Monitor-Anschluss | 1x HD 15pólový BU |
| Farbe | čierny |
| Farba (domček) | čierny |
| Gewicht | 490 g |
| Celková hmotnosť | 1,822 |
| Výška | 25 mm |
| Výška balenia (jeden kus) | 110 mm |
| Hersteller | ATEN |
| Höhe | 25 mm |
| Rozhranie | VGA |
| Leistung Netzteil | DC5,3V/3W |
| Lieferumfang | 1x CE770L USB-KVM-Verlängerung (lokales Gerät), 1x CE770RQ USB-KVM-Verlängerung (Gerät für Gegenstelle), 1x 2L-5302U USB-KVM-Kabel (1,8 m), 2x 01z2M-Net. Montagekit, 1x Benutzerhandbuch |
| Pripojenie lokálnej konzoly | áno |
| Pripojenie k sieti | Zástrčka pre spotrebiče Europa, typ C |
| Výrobca | ATEN |
| Materiál (plášť) | Plast |
| Materiál (Kryt) | Metall |
| Max. priepustnosť (nominálna) | 1920 x 1200 (max.) |
| Maximálna vzdialenosť | 300 m |
| Maximálna vzdialenosť lokálnej a vzdialenej jednotky | 150 m |
| Maximálna vzdialenosť medzi PC a rozširujúcou jednotkou (lokálnou jednotkou) | 3 m |
| Max. vzdialenosť | 300 m |
| Max. Distanz Lokale - Entfernte Einheit | 150 m |
| Maximálne rozlíšenie (nominálne) | 1920 x 1200 (max.) |
| Sieťové pripojenie | RJ45 |
| Sieťový zámok | Eurostecker, typ C |
| Netzteil bötigt | áno |
| Pripojenie siete | RJ45 |
| Hmotnosť balenia (jeden kus) | 1,822 kg |
| Paketgewicht | 1,854 kg |
| PC/Switch: Anschluss an angeschl. Kábel | nie |
| PC/Switch: pripojenie na lisovaných kábloch | nie |
| PC/Switch: Maus-/Tastatur-Anschluss | USB |
| PC/Switch: pripojenie monitora | 1x HD 15-pinový M |
| PC/Switch: Pripojenie monitora | 1x HD 15pólový ST |
| PC/Switch: pripojenie myši/klávesnice | USB |
| Výstup napájania | DC5,3V/3W |
| Vyžaduje sa napájací zdroj | áno |
| Skupina produktov | Rozšírenia KVM (IP) |
| Typ produktu | KVM extender, VGA |
| Produktová skupina | Predĺženia KVM-(IP) prenosov |
| Typ produktu | KVM extender, VGA |
| Vzdialená konzola: Typ káblového konektora | áno |
| Vzdialená konzola: Pripojenie monitora | 1x HD 15-pinový F |
| Vzdialená konzola: Pripojenie myši/klávesnice | 2x USB |
| Rozsah dodávky | 1x CE770L USB KVM extender (lokálna jednotka), 1x CE770RQ USB KVM extender (vzdialená jednotka), 1x zákazkový KVM kábel (VGA, USB, audio; 1,8 m), 2x napájací adaptér, 1x montážna sada, 1x návod na použitie |
| Rezná stena | VGA |
| Podporované PC systémy | USB |
| Technická špecifikácia | RS232, zvuk |
| Technické zvýhodnenia | RS232, zvuk |
| Tiefe | 80 mm |
| Podporovaná PC platforma | USB |
| Rozmer balenia | 220 mm |
| Baliaca plošina | 110 mm |
| Baliace pásky | 330 mm |
| Hmotnosť | 490 g |
| Šírka | 200 mm |
| Šírka balenia (jeden kus) | 220 mm |
USB VGA/Audio Cat 5 KVM Extender with Deskew (1280 x 1024@300m) - Local and Remote Units connect at distances up to 300 m using Cat 5e cable
The CE770 is a USB based KVM Extender with Deskew function. The automatic signal compensation and RS-232 serial functionality allow access to a computer system from a remote USB console.The CE770 supports RGB delay tuner to manually synchronize the RGB signals. This allows users to deploy system equipment over large distances. The CE770's line synchronizing function corrects color phase and timing errors that occur over long distance transmissions. It also enables you to manually tune the R/G/B signal settings.
- Local and Remote Units connect at distances up to 300 m using Cat 5e cable
- Dual console operation - control your system from both the local and remote USB keyboard, monitor, and mouse consoles
- Deskew Function - automatically synchronizes the time delay of RGB signals to compensate for distance
- Built-in ASIC for greater reliability and compatibility
- Auto Signal Compensation (ASC)
- RS-232 serial ports - allow you to connect to a serial terminal, or serial devices such as touchscreens and barcode scanners
- Sun/Mac
support and emulation
- Audio Enabled - supports stereo speakers and microphone
- USB overcurrent detection and prevention
- Pushbutton operating mode selection (Local Unit only) - select between Local and Auto operating modes, with the press of a single button
- Built-in 8KV/15KV ESD protection (Contact voltage 8KV; Air voltage 15KV) and 2KV surge protection
- High resolution video - up to 1920 x 1200@60Hz (150 m); 1280 x 1024@60Hz (300 m)
- Superior Audio - no loss in audio quality at 300 m
- Spports Wide Screen formats
- Supports VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) and multisync monitors; local monitor supports DDC; DDC2; DDC2B
- Hot pluggable
- Rack mountable
- Easy to install - no software required - connecting cables to the devices is all it takes
Package Contents
1x CE770L USB KVM Extender (Local Unit)
1x CE770RQ USB KVM Extender (Remote Unit)
1x USB KVM Cable (1.8m)
- Local monitor supports DDC; DDC2; DDC2B
- Hot pluggable
- Rack mountable
- Easy to install - no software required - connecting cables to the devices is all it takes
| Abmessungen (HxBxT) | 25 x 200 x 80 mm |
| Anschluss Lokale Konsole | ja |
| Audio extender | Speakers and microphones |
| Audio-Verlängerung | Lautsprecher und Mikrofon |
| BOX qty | 1 pcs |
| Breite | 200 mm |
| Colour | black |
| Colour (Design profile) | black |
| Depth | 80 mm |
| Depth of packaging (single piece) | 330 mm |
| Dimensions (HxWxD) | 25 x 200 x 80 mm |
| Entfernte Konsole: Anschluss an angeschl. Kabeln | ja |
| Entfernte Konsole: Maus-/Tastatur-Anschluss | 2x USB |
| Entfernte Konsole: Monitor-Anschluss | 1x HD 15pol. BU |
| Farbe | schwarz |
| Farbe (Gehäuse) | schwarz |
| Gewicht | 490 g |
| Gross weight | 1.822 |
| Height | 25 mm |
| Height of packaging (single piece) | 110 mm |
| Hersteller | ATEN |
| Höhe | 25 mm |
| Interface | VGA |
| Leistung Netzteil | DC5,3V/3W |
| Lieferumfang | 1x CE770L USB-KVM-Verlängerung (lokales Gerät), 1x CE770RQ USB-KVM-Verlängerung (Gerät für Gegenstelle), 1x 2L-5302U USB-KVM-Kabel (1,8 m), 2x 0AD8-1605-24M1 Netzteile, 1x Montagekit, 1x Benutzerhandbuch |
| Local Console connection | yes |
| Mains connection | Appliance Europlug, Type-C |
| Manufacturer | ATEN |
| Material (casing) | Plastic |
| Material (Gehäuse) | Metall |
| Max. Auflösung (nominell) | 1920 x 1200 ( max.) |
| Max. distance | 300 m |
| Max. distance local-remote unit | 150m |
| Max. distance PC-extension unit (local unit) | 3 m |
| Max. Distanz | 300 m |
| Max. Distanz Lokale - Entfernte Einheit | 150m |
| Max. resolution (nominal) | 1920 x 1200 ( max.) |
| Network connection | RJ45 |
| Netzanschluss | Gerät-Eurostecker, Typ-C |
| Netzteil benötigt | ja |
| Netzwerk-Anschluss | RJ45 |
| Package weight (single piece) | 1.822 kg |
| Paketgewicht | 1.854 kg |
| PC/Switch: Anschluss an angeschl. Kabel | nein |
| PC/Switch: connection on moulded cables | no |
| PC/Switch: Maus-/Tastatur-Anschluss | USB |
| PC/Switch: monitor connection | 1x HD 15-pin M |
| PC/Switch: Monitor-Anschluss | 1x HD 15pol. ST |
| PC/Switch: mouse/keyboard connection | USB |
| Power supply output | DC5,3V/3W |
| Power supply unit required | yes |
| Product group | KVM (IP) extensions |
| Product type | KVM-Extender, VGA |
| Produktgruppe | KVM-(IP) Verlängerungen |
| Produkttyp | KVM-Extender, VGA |
| Remote console: Cable connector type | yes |
| Remote Console: Monitor connection | 1x HD 15-pin F |
| Remote Console: Mouse/Keyboard connection | 2x USB |
| Scope of delivery | 1x CE770L USB KVM Extender (Local Unit), 1x CE770RQ USB KVM Extender (Remote Unit), 1x Custom KVM Cable (VGA, USB, Audio; 1.8m/6ft), 2x Power Adapter, 1x Mounting Kit, 1x User Instructions |
| Schnittstelle | VGA |
| Supported PC-Systems | USB |
| Technical particularity | RS232, Audio |
| Technische Besonderheiten | RS232, Audio |
| Tiefe | 80 mm |
| Unterstützte PC-Plattform | USB |
| Verpackungsbreite | 220 mm |
| Verpackungshöhe | 110 mm |
| Verpackungstiefe | 330 mm |
| Weight | 490 g |
| Width | 200 mm |
| Width of packaging (single piece) | 220 mm |
